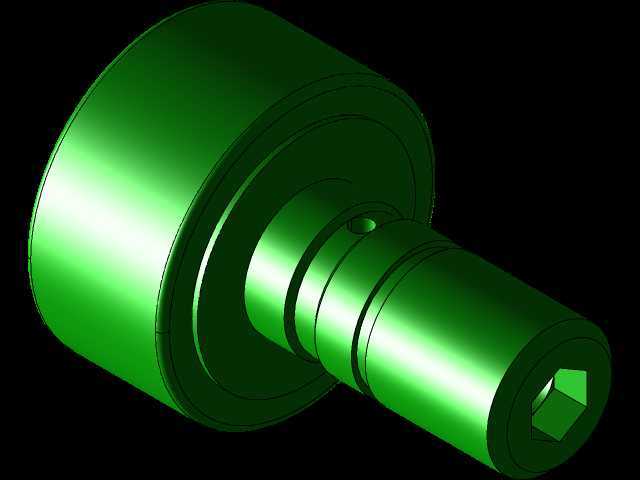

KR40XB螺栓型滚轮凸轮从动件结构

　　在自动化输送线、凸轮分割器、精密机床进给机构这类需要实现周期性往复动作的设备里，凸轮从动件是直接承接凸轮轮廓驱动、把旋转运动转化为指定轨迹直线或摆动动作的核心接触部件，KR40XB规格的螺栓型滚轮从动件，就是针对中载、中等转速的间歇传动场景设计的专用部件。不同于普通深沟球轴承仅做旋转支撑的功能，这类从动件自带一体式螺栓安装轴，不需要额外设计轴承座与轴的配合结构，安装时直接穿过安装板的预留孔，从尾部用螺母锁紧即可完成固定，大幅简化了安装位的结构设计，也减少了装配时的同轴度调整工作量。从结构设计逻辑来看，这款从动件的滚轮外圈做了加厚处理，外圆面为圆柱面，和凸轮轮廓接触时能承受更高的接触应力，避免长期交变载荷下外圈出现变形或点蚀；

　　滚轮内部集成了满装滚针结构，相比带保持架的滚针轴承，能在相同外径尺寸下承载更大的径向载荷，适配凸轮机构传动时的冲击载荷特性。尾部的螺栓轴端设计了内六角孔，安装锁紧时可以用内六角扳手固定轴身，避免拧紧螺母时轴跟转，也方便在空间狭窄的安装位完成操作；轴身和滚轮配合的部位做了高精度磨削，滚道的粗糙度控制在Ra0.8以内，保证滚轮转动时的顺畅度，减少运行过程中的摩擦阻力与温升。从安装边界来看，这款从动件的滚轮外径为40mm，安装螺栓的公称直径匹配对应规格的螺纹孔，安装时需要预留的轴向空间要覆盖螺栓总长度加上锁紧螺母的厚度，径向空间要保证滚轮外圆和周边结构至少留有1mm以上的间隙，避免运行过程中出现剐蹭；

　　滚轮的宽度尺寸决定了和凸轮轮廓的接触宽度，选型时需要匹配凸轮的工作面宽度，保证接触应力分布在滚轮宽度范围内，避免出现边缘接触导致的局部磨损过快。实际应用中，这类从动件除了和盘形凸轮、圆柱凸轮配合做传动外，也可以作为导向滚轮用在直线导轨的辅助支撑、输送线的侧边导向位，承受一定的径向导向载荷；设计选型时需要注意，从动件的额定动载荷要匹配设备运行时的最大接触载荷，同时考虑运行转速对应的极限转速要求，避免长期超载荷、超转速运行导致的提前失效。建模过程中，对滚轮外圆、滚道、安装轴的配合面都做了公差匹配，还原了零件的倒角、退刀槽等工艺细节，内六角孔的尺寸、轴肩的定位尺寸都符合实际零件的加工要求，能直接用于设备的装配干涉检查、运动仿真，

　　也可以作为非标设备设计时的选型参考模型，帮助设计人员快速完成安装位的结构布局，减少重复建模的工作量。在凸轮机构的装配调试中，这类从动件的安装偏心量会直接影响传动精度，所以安装板上的螺栓过孔和安装定位面的垂直度需要控制在0.02mm以内，锁紧螺母时要按照推荐扭矩拧紧，避免轴受力变形导致滚轮转动卡滞；日常运行中，滚轮内部的润滑脂需要按照运行周期补充，避免干摩擦导致的滚针和滚道磨损，延长部件的使用寿命。
