旋塞阀用驱动阀杆结构设计

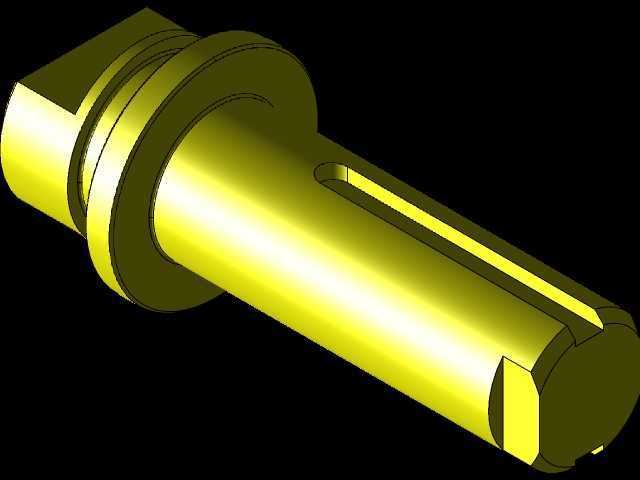

　　在石化管线、市政燃气输送、食品流体灌装这类需要频繁截断或切换介质通路的工况里，旋塞阀的启闭动作完全依赖阀杆传递操作扭矩，这个零件的结构合理性直接决定阀门的操作手感、密封寿命与运行可靠性。做这个阀杆结构设计的时候，首先要匹配旋塞阀的锥面密封特性，不能照搬闸阀、截止阀的阀杆结构——旋塞的启闭是90度回转动作，不需要阀杆做轴向升降，所以杆身不需要加工连续的传动螺纹，只需要保证扭矩传递的同轴度、和填料函的密封配合精度、以及和旋塞阀芯的连接防脱性能。从结构细节来看，杆身靠近操作端的位置加工了四方头，这个结构是用来匹配手柄或者执行器连接套的，四方的对边尺寸要和常用的手动阀门扳手规格适配，同时四方根部做了退刀槽和圆角过渡，

　　避免操作时应力集中导致根部断裂，毕竟现场操作时如果遇到阀腔有杂质卡涩旋塞，操作扭矩会比额定值高出2-3倍，这个位置的强度冗余必须留足。四方头下方是轴肩结构，这个轴肩的作用是给阀杆做轴向定位，装配时轴肩下端面压在阀盖的填料压盖限位台阶上，既可以防止阀杆在介质压力作用下向外窜出，也能给填料函提供恒定的预紧压力基准，避免填料压盖过度压紧导致阀杆转动卡涩。轴肩往下的光杆段是和填料函配合的密封段，这个段的表面粗糙度要控制在Ra0.8以内，圆度公差不超过0.01mm，不然填料容易出现偏磨，使用一段时间后就会出现介质外漏的问题，设计时这个段的长度要匹配填料函的填充深度，保证能装入5-6圈柔性石墨填料或者PTFE填料，

　　满足不同压力等级管线的密封要求。光杆段往下靠近阀芯连接端的位置，加工了一条长键槽，这个键槽是用来和旋塞阀芯的连接槽配合传递扭矩的，键槽的宽度公差取H8，深度要保证平键装入后不会在回转时脱出，同时键槽的两端做了圆弧收尾，避免铣加工时产生应力裂纹，在频繁换向操作的工况下，这个位置是扭矩传递的核心接触面，不能有加工毛刺或者锐角，否则会啃伤阀芯的连接槽，导致配合间隙变大，启闭出现空行程。杆身的最末端做了小平面卡位结构，装配时这个平面卡入阀芯端部的卡槽，不需要额外做销钉固定，就能防止阀杆和阀芯之间出现相对转动，同时在检修的时候可以直接从阀盖上方抽出阀杆，不需要完全拆解阀体，降低现场维护的工作量。从安装边界来看，

　　这个阀杆的总长度要匹配对应通径旋塞阀的阀盖高度，轴肩的外径要比阀盖的穿杆孔大2-3mm，保证轴向定位可靠，光杆段的外径和阀盖穿杆孔的间隙控制在0.1-0.15mm，间隙太小容易因为热胀冷缩出现卡滞，间隙太大则会导致填料被介质压力挤入间隙，损坏密封件。实际选型应用时，这个结构的阀杆适配公称压力PN16-PN40的软密封或硬密封旋塞阀，可用于输送水、油品、燃气、弱腐蚀性化工介质的管线上，操作端既可以装手动手柄，也可以连接气动、电动执行器实现远程自控，在设计建模时，所有过渡圆角、退刀槽、配合面的公差都要和实际加工工艺匹配，比如四方头的加工可以采用铣削一次成型，键槽采用插削或者线切割加工，密封段外圆采用外圆磨床精加工，保证加工出来的零件不需要额外修配就能直接装配使用。另外在结构优化的时候，特意在轴肩和光杆段的过渡位置做了15度的倒角，这个倒角在装配时可以引导阀杆顺利穿入填料函，不会刮伤填料的内圈，避免填料被切边导致密封失效，杆身末端也做了导入倒角，方便和阀芯的连接孔对中装配，减少现场装配的对位难度。
