挡板止回阀用环形阀座结构设计

　　在工业流体输送管网的止回类阀门应用场景中，阀座是直接决定止回动作可靠性、介质密封性能的核心承压零件，本次设计的环形阀座适配挡板式止回阀的装配需求，针对中低压流体管路的单向导通工况做了结构优化。从实际工况适配角度出发，这类阀座多应用在给排水、暖通循环、化工轻腐蚀介质输送的管路上，工作时需要配合绕销轴摆动的挡板完成密封贴合，当介质正向流动时，挡板在介质推力作用下绕销轴摆开，介质从阀座内孔通道顺利通过；当介质出现反向倒流趋势时，挡板在反向介质压力与自身重力作用下快速回摆，压紧在阀座的密封端面上，阻断介质反向流动，避免管网出现水锤冲击、介质倒流引发的泵组反转、介质串混等工程问题。

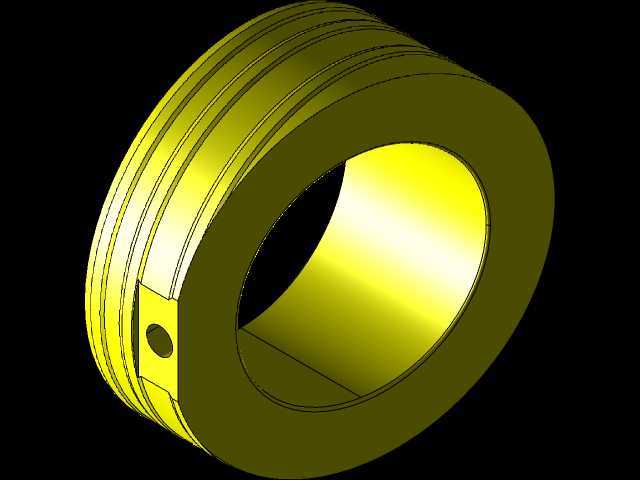

　　设计过程中首先考虑的是安装边界的适配性，整体采用同轴环形回转体结构，外圆面加工有多道环形凹槽，这些凹槽在装配时嵌入O型密封圈或者PTFE密封填料，实现阀座与阀体安装腔内壁的静密封，避免介质从阀座外侧的装配间隙泄漏，同时多道凹槽的结构也能增大阀座与阀体腔壁的接触摩擦力，避免长期受介质冲击出现阀座移位、松脱的问题。阀座的轴向端面做了精加工处理，作为挡板回摆时的密封贴合面，表面粗糙度控制在Ra0.8以内，保证挡板压紧时能形成连续的密封带，减少密封泄漏的概率。

　　在阀座的侧部设计有带通孔的凸台结构，这个凸台是挡板销轴的安装定位基座，销轴穿过凸台的通孔后，两端固定在阀体对应的安装槽内，挡板就可以绕这根销轴完成摆动动作，凸台的位置经过同轴度校核，保证销轴安装后与阀座端面平行，让挡板摆动过程中不会出现偏斜，确保密封面能完整贴合，不会出现局部密封压合不实的问题。内孔通道做了平滑过渡设计，没有突兀的台阶或者锐角结构，能减少介质正向流动时的沿程阻力，降低管路的压损，同时也能避免介质中的固体杂质在台阶处沉积，长期使用后卡滞挡板的摆动动作。

　　从结构强度角度考量，阀座的壁厚经过承压校核，能承受1.6MPa的常规管路工作压力，不会在介质压力作用下出现变形、开裂的问题，环形结构的应力分布均匀，介质正向流动时的压力均匀作用在内壁与端面，反向承压时压力均匀作用在密封端面，不会出现局部应力集中的情况。外圆的多道环槽除了密封作用外，也能在阀座压入阀体安装腔时起到导向作用，压装过程中环槽内的空气可以顺着槽道排出，避免压装时出现困气导致阀座安装不到位的问题。密封端面的宽度经过优化，既保证足够的密封接触面积提升密封可靠性，又不会因为密封面过宽导致挡板回摆时需要克服的摩擦阻力过大，影响止回动作的响应速度，避免出现倒流已经发生挡板还未完全闭合的情况。

　　在实际选型装配时，需要注意阀座的外圆尺寸要与阀体的安装腔内径保持过渡配合，压装时采用专用工装均匀施力，避免敲击导致阀座变形，侧部凸台的销轴孔要与阀体上的销轴定位槽对齐，保证销轴安装后转动顺畅，挡板摆动无卡滞。密封端面上不能有磕碰、划伤的缺陷，否则会直接影响密封性能，装配前需要清理端面的毛刺与杂质，避免杂质夹在挡板与阀座密封面之间导致密封失效。这类阀座的材质多根据输送介质特性选择，清水类介质可以选用铸铜或者铸铁材质，有弱腐蚀需求的可以选用不锈钢或者工程塑料材质，不同材质的阀座结构尺寸一致，可以直接互换，提升了备件更换的便捷性，不需要对阀体结构做额外修改就能完成替换，降低了管网运维的成本与停机时间。
