工业设备操作端长柄式档位切换旋钮

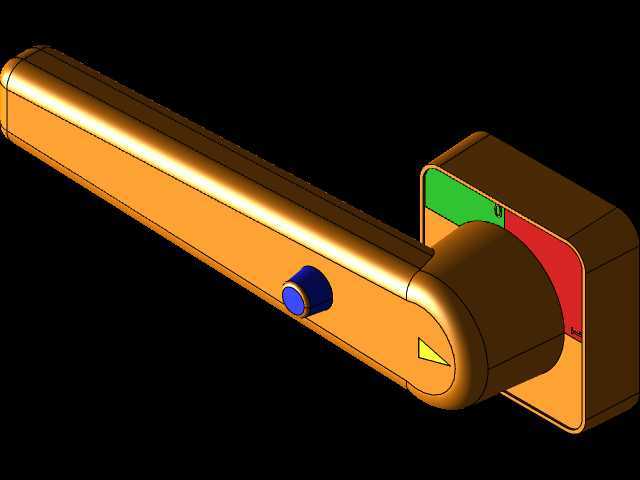

　　这类长柄式开关旋钮，多应用在工业控制柜、小型机电设备操作面板、试验台操控端等场景，作为操作人员与设备之间的直接交互部件，承担档位切换、通断控制、状态选择的核心功能，相比小型旋钮，长柄结构更适合戴劳保手套的作业场景操作，无需精准对准即可完成扳动动作，适配车间、户外设备等操作精度受限的使用环境。从结构设计来看，旋钮整体采用长条形握持柄加基座的组合形式，握持柄做了圆弧过渡处理，边缘无尖锐棱角，避免操作时剐蹭操作人员手部，柄身设置的蓝色按压式锁止结构，是防止误操作的核心设计——只有按下锁止钮后，才能扳动旋钮切换档位，日常状态下锁止结构会卡住基座内部的限位槽，避免设备运行过程中受振动、误碰导致档位偏移，引发设备运行故障。基座部分的红绿标识区，

　　对应设备的两种核心状态，绿色对应接通、运行档位，红色对应断开、停止档位，标识区与旋钮柄端的黄色三角指示标配合，操作人员可以快速识别当前旋钮所处的档位，无需额外查看指示灯即可完成状态确认，在光线不佳的作业场景下，这种直观的机械标识可靠性远高于电子显示提示。从安装边界来看，这类旋钮的基座采用嵌入式安装结构，适配面板厚度在1.5mm到4mm之间的金属或非金属操控面板，安装时仅需在面板开设对应尺寸的方形安装孔，通过基座自带的卡扣即可完成固定，无需额外加装紧固件，装配效率较高；握持柄的长度设计充分考虑了操作力矩需求，扳动时仅需施加较小的力即可完成档位切换，同时柄身长度不会超出面板周边的操作安全距离，避免相邻操作件之间的干涉。设计过程中，

　　首先需要明确操作力矩的参数范围，锁止结构的按压力度控制在10N到15N之间，既不会因为按压力度过小导致误触，也不会因为力度过大增加操作负担；旋钮的转动角度设置为90度，对应两个档位的切换，转动到档位位置时会有清晰的卡位反馈，操作人员通过手感即可确认档位是否切换到位，无需额外观察。内部的转动副采用耐磨工程塑料材质，长期反复扳动不会出现卡顿、松旷问题，锁止结构的弹簧选用不锈钢材质，适配潮湿、多粉尘的工业使用环境，避免锈蚀导致锁止功能失效。基座与面板接触的位置设置有橡胶密封垫圈，安装后可以达到IP54左右的防护等级，阻挡粉尘、飞溅的水滴进入设备内部，适配多数工业现场的使用环境。握持柄的表面做了细微的防滑纹理处理，即使手上沾有少量油污、

　　汗液，也能稳定握持完成操作，不会出现打滑问题。在设备选型适配时，需要注意旋钮的安装深度，基座后部的接线端子预留空间需要满足面板后方的布线要求，避免与柜内其他元器件产生干涉；同时旋钮的档位保持力需要满足设备振动工况要求，在设备持续运行产生振动的情况下，旋钮不会自行移位，保证设备运行状态稳定。这类旋钮的结构设计没有冗余部件，所有结构都服务于操作可靠性与状态识别的核心需求，没有多余的装饰性设计，完全从工业现场的实际使用需求出发，兼顾操作便捷性、防误触安全性、状态识别直观性几个核心维度，能够适配多数低压控制柜、小型加工设备、试验装置的操控需求，作为设备操控系统的基础部件，其结构稳定性直接影响设备操作的可靠性，建模过程中需要重点关注锁止结构的配合间隙、转动副的行程范围、安装位的尺寸公差，保证加工装配后各部件动作顺畅，无卡滞、松旷问题。
