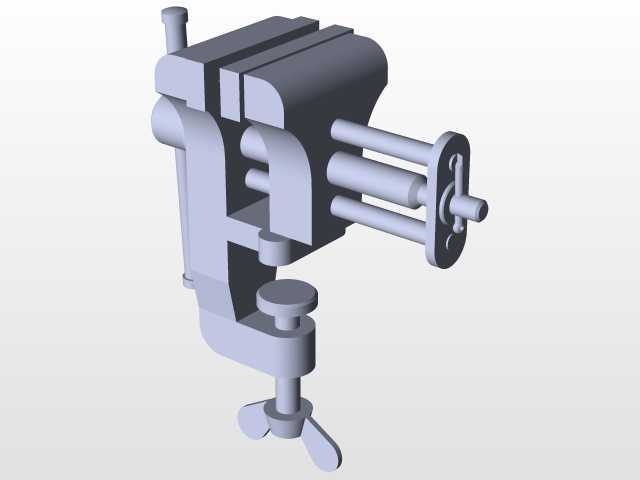

桌装式夹持定位门吉工装夹具结构

　　这款桌装式夹持工装，核心应用场景覆盖小件加工、手工装配、检测定位等多类工位，不管是电子元器件引脚修整、小型五金件钻孔定位，还是珠宝首饰加工、模型制作时的工件固定，都能提供稳定的夹持力输出，避免加工过程中工件移位带来的精度偏差。从实际使用逻辑来看，这类夹持件的核心用途是在不破坏工件表面的前提下，通过可调节的夹紧行程适配不同厚度、不同外形的待加工件，下方的旋拧夹紧结构专门针对工作台边沿设计，可快速完成工装在工位上的固定与拆卸，不需要额外打孔或者焊接固定，适配多数厚度在50mm以内的工作台面板，安装时只需要将下方的C型卡口卡在工作台边沿，旋转底部的蝶形手柄，就能带动顶紧螺杆向上进给，将整个工装牢牢压合在工作台面上，安装边界的容错率较高，哪怕工作台面存在轻微的不平整，螺杆端部的柔性压垫也能补偿间隙，避免工装出现晃动。

　　从功能特性上拆解，整个结构分为三个核心功能段：底部的桌体固定段、中部的主体支撑段、前端的工件夹持段。前端的夹持端采用三根平行导向杆搭配夹紧盘的结构，导向杆与主体支撑段的导向孔采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证夹紧盘进给时的同轴度，不会出现偏摆卡滞，也能让夹紧动作足够顺滑，转动侧方的进给旋钮时，夹紧盘会沿着导向杆轴向进给，对放置在夹持工位的工件施加均匀的夹紧力，夹紧盘端面做了防滑纹理处理，接触工件时不会出现打滑移位，同时端面做了圆角钝化处理，避免夹紧力过大时压伤软质工件表面。中部的主体支撑段采用一体式铸造结构的设计思路，壁厚均匀控制在4mm到6mm之间，既保证整体结构的刚性，在承受最大150N的夹紧反作用力时不会出现结构形变，也尽可能控制了整体重量，单人即可完成搬运与安装。

　　设计过程中优先考虑了操作的便捷性，所有操作手柄都布置在人手自然下垂即可触碰的位置，不管是底部的桌体固定手柄，还是前端的工件夹紧旋钮，操作人员不需要大幅度抬臂或者俯身就能完成操作，长时间重复装夹工件也不容易产生操作疲劳。导向杆的行程设计为60mm，可夹持的工件厚度范围覆盖3mm到55mm，适配绝大多数小型加工件的夹持需求，导向杆表面做了硬化处理，表面硬度达到HRC45以上，长期反复进给摩擦也不会出现拉毛、磨损的问题，能长期保持导向精度。主体结构的边角全部做了R2到R3的圆角过渡，没有尖锐的棱角，避免操作人员在取放工件、调整工装时被划伤，符合工位器具的安全设计要求。

　　从安装边界来看，整个工装安装完成后，主体结构向工作台外侧伸出的长度为120mm，不会过多占用工作台面上的操作空间，夹持工位的中心距离工作台面的高度为160mm，刚好匹配操作人员坐姿操作时的手部操作高度，不需要刻意抬高手臂就能完成工件的装夹与加工操作。底部的顶紧螺杆行程为80mm，可适配10mm到70mm厚度的工作台面板，不管是实木工作台、钢板工作台还是复合材料的操作台，都能可靠固定，顶紧螺杆的端部配有尼龙压垫，夹紧时不会在工作台表面留下压痕，也能起到防滑的作用，避免工装在受力时出现移位。

　　结构设计上没有采用复杂的传动结构，全部采用螺纹进给加平行导向的简单机械结构，故障率极低，日常维护只需要定期在导向杆和螺纹副上涂抹少量润滑脂，就能保证长期顺畅使用，不需要复杂的保养流程。夹持端的夹紧盘可以根据实际使用需求更换不同的接触面，比如夹持圆形工件时可以更换V型块接触面，夹持软质工件时可以更换橡胶垫接触面，拓展性较强，能适配不同行业的小件夹持需求。整体结构的受力路径经过优化，夹紧工件时的反作用力会通过主体支撑段直接传递到底部的桌体固定结构，不会在导向杆上产生额外的弯矩，避免导向杆长期受力出现弯曲变形，有效延长了工装的使用寿命。在实际工位应用中，这类夹持工装相比大型台钳占用空间更小，安装更灵活，对于不需要大夹持力的小件加工场景，实用性远高于传统重型台钳，同时夹紧力的调节范围更宽，通过旋转进给旋钮的圈数就能精准控制夹紧力大小，既可以夹持硬度较高的金属小件，也能夹持亚克力、木质、塑料等容易被压伤的软质工件，不会因为夹紧力过大造成工件报废。
