试验用多接口桩体连接结构三维设计

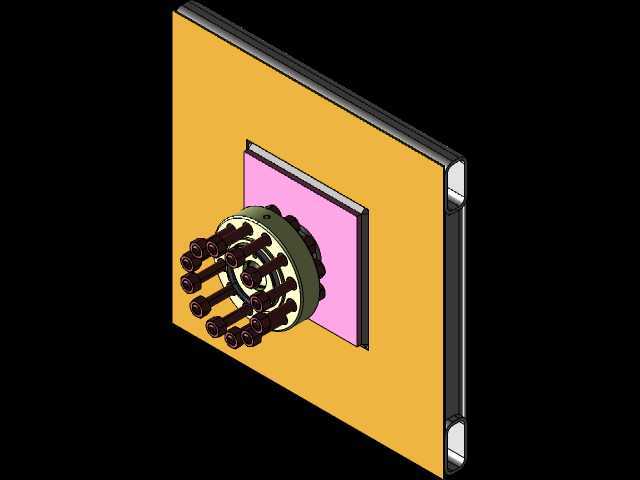

　　该结构主要应用于各类试验台架的介质通路接驳场景，常见于液压试验台、流体性能测试台、多通路压力校验装置中，作为试验介质进出的终端接驳节点，承担多管路集中汇流、固定安装、接口密封的核心作用。从结构布局来看，主体采用方形安装面板作为承载基体，面板一侧预留嵌入式安装槽位，可直接嵌入试验台架的立面安装位，面板边缘设置的阶梯止口能够保证安装后与台架面板齐平，同时避免安装错位，安装时仅需从台架背面通过紧固件锁紧即可完成固定，无需额外设计转接支架，大幅减少台架装配的加工工序。核心连接端采用圆形法兰式结构，法兰端面上环形均布12个外螺纹接口，接口沿法兰圆周分层排布，内层与外层接口错位布置，既保证各接口之间留有足够的扳手操作空间，

　　也能让多管路排布时互不干涉，每个接口内部都设计有密封锥面，可直接对接标准液压管接头，无需额外加装密封垫片即可满足中低压工况下的密封要求。法兰与安装面板之间通过定位止口配合，保证法兰中心与面板上预留的通路窗口同轴，窗口周边设计有粉色密封垫层安装位，垫层采用耐油橡胶材质，安装后可填充法兰与面板之间的间隙，避免试验介质从安装缝隙渗漏，同时缓冲试验过程中管路振动带来的冲击，防止紧固件松动。设计过程中优先考虑了现场管路接驳的操作便利性，所有外螺纹接口的朝向统一垂直于法兰端面，操作人员在台架正面即可完成所有管路的装拆操作，无需探入台架内部作业，大幅降低试验前的准备工作量。接口规格统一采用常用的公制外螺纹，适配市面上绝大多数标准试验管路，

　　无需定制特殊转接头，能够兼容液压油、乳化液、低压气体等多种试验介质。安装边界方面，方形面板的厚度控制在合理范围，嵌入台架后不会占用台架内部过多空间，法兰整体突出面板的高度经过优化，既保证接口有足够的螺纹啮合长度，也不会因为突出过多导致管路弯折半径不足。法兰与面板的连接紧固件采用内六角圆柱头螺钉，沉头孔设计让螺钉头部完全埋入法兰端面，不会突出表面干涉管路安装。在结构强度校核上，法兰主体采用合金钢材质建模，环形排布的接口之间保留足够的壁厚，能够承受试验过程中16MPa以内的介质压力，不会出现本体变形或者接口开裂的问题，面板采用普通碳钢材质，足够承担法兰及外接管路的整体重量，长期使用不会出现面板弯曲变形。

　　考虑到试验场景中经常需要更换不同规格的接口，该结构的法兰部分设计为可拆分式，松开连接螺钉即可将法兰整体从面板上拆下，可根据试验需求更换不同接口数量、不同接口规格的法兰组件，无需更换整个安装面板，大幅提升试验台架的适配能力。密封垫层采用可更换设计，长期使用出现密封老化时，仅需拆开法兰更换垫层即可恢复密封性能，维护成本极低。管路接口的端面都做了倒角处理，安装管路时能够顺利引导接头对中，避免硬对硬安装损坏螺纹。法兰上的紧固件安装孔采用间隙配合设计，安装时可微量调整法兰的角度，补偿面板加工时的位置误差，降低台架面板的加工精度要求，减少加工成本。整体结构没有复杂的异形曲面，所有零部件都采用常规机加工工艺即可生产，没有特殊加工要求，加工成本可控，适合各类中小型试验台架批量配套使用。
