嵌入式指针式功率因数测量仪表结构设计

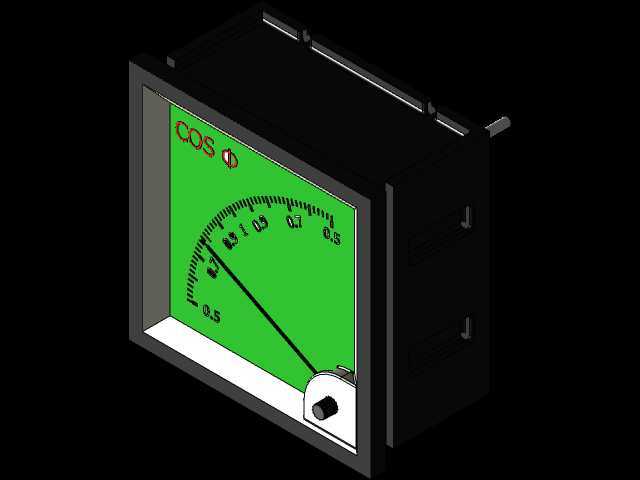

　　在低压配电盘、工业控制柜、电机控制回路的盘面设计中，指针式功率因数表是长期占据核心监测位的基础元件，不同于数显表的跳变读数，这类模拟指针表能直观反映系统功率因数的变化趋势，帮助运维人员快速判断无功补偿的投切状态，在存在感性负载波动的车间配电场景里，运维人员扫一眼指针偏转角度就能判断补偿回路是否正常工作，比数显表的数字读取效率更高。这款嵌入式安装的功率因数表，整体采用方形壳体结构，正面表盘以高对比度绿色为基底，刻度沿圆弧排布，覆盖0.5到1的功率因数测量区间，刻度线做了粗细区分，整数值位置标注清晰的数值标识，表盘左上角印有COS标识明确测量参数，指针采用轻量化金属材质，尾部做了配重平衡处理，避免设备安装倾斜时出现读数偏差，

　　表盘下方设置机械调零旋钮，可在设备断电状态下对指针初始位置进行校准，保证长期使用后的测量精度。从结构设计角度看，壳体采用阻燃工程塑料注塑成型，侧边设置弹性卡扣结构，适配标准盘面开孔尺寸，安装时无需额外螺丝固定，直接从盘面正面推入即可靠卡接在安装面板上，卡扣的压缩行程适配1.5mm到3mm厚度的钢板或绝缘面板，能覆盖绝大多数工业控制柜的门板厚度范围，壳体后部预留接线端子的安装空间，整体深度控制在常规盘装仪表的通用尺寸范围内，不会与柜内的线槽、母线排产生安装干涉。设计过程中优先考虑了盘面安装的兼容性，正面外沿的凸边尺寸做了统一规范，能与同系列的电流表、电压表实现盘面排布的整齐对齐，方便成套厂做盘面布局设计时的模数化排布，

　　表盘的透视窗采用防眩光透明材质，避免车间照明灯光在表盘上形成反光影响读数，壳体的拼接缝隙做了错位止口设计，能阻挡盘面外侧的灰尘、飞溅的切削液进入仪表内部，适配车间、配电房等多尘或存在少量液体飞溅的使用场景。在实际选型应用中，这类仪表通常与电流互感器、无功补偿控制器配合使用，指针的偏转角度与系统的相位差直接对应，不存在数显表的采样延迟，在负载快速波动的场合，能连续反映功率因数的变化过程，帮助调试人员判断补偿回路的响应速度。建模过程中对表盘的刻度弧度、指针的旋转中心、调零旋钮的传动结构都做了1:1的还原，壳体的卡扣位置、安装定位凸台的尺寸都按照行业通用的安装规范做了参数匹配，可直接用于配电盘的三维布局干涉检查，也能作为成套设备盘面可视化展示的配套元件使用，在做控制柜的数字化样机时，直接调用该模型就能还原盘面的真实排布效果，避免后期安装时出现开孔尺寸不匹配、仪表与柜内部件干涉的问题。
