多接口法兰连接式工业过滤腔体结构

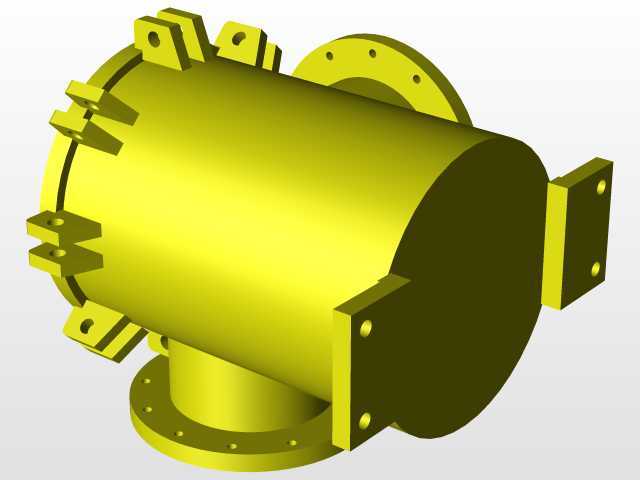

　　在工业流体输送、工艺介质净化的管路系统中，这类带多组安装法兰的承压过滤腔体是管路预处理段的核心承载部件，常布置在泵阀入口、精密仪表上游段，用来截留介质中的焊渣、金属碎屑、老化密封残屑等固态杂质，避免杂质进入后续精密设备造成流道划伤、密封面失效、运动副卡滞等故障。从结构设计逻辑来看，整个腔体采用圆柱形筒体作为主体承压结构，相比方形截面壳体，圆柱形态在同等壁厚、同等承压等级下的应力分布更均匀，筒壁不存在直角应力集中区域，能在满足承压要求的前提下尽可能控制壳体壁厚，降低整体结构重量。筒体上分布的三组带螺栓孔的法兰结构，分别对应不同的管路连接需求：筒体轴向一端的大直径法兰是滤芯拆装的检修口，

　　日常维护时拆开该端法兰即可快速取出内部过滤元件完成更换或清洗，无需将整个腔体从管路上完全拆卸，能大幅缩短现场运维的停机时长；筒体下部垂直布置的法兰是介质入口，侧部径向伸出的带安装座接口是介质出口，这种下进侧出的流道设计能让进入腔体的介质先在筒体内腔完成流速缓冲，大颗粒杂质在重力作用下自然沉降到腔体底部，减少杂质直接冲刷过滤元件造成的局部磨损，延长过滤元件的使用寿命。筒体上额外设置的多组带螺栓孔的凸台安装座，是为了适配现场的安装固定需求，这类凸台在建模时做了加厚处理，避免安装时螺栓锁紧力造成筒壁局部变形，凸台上的螺栓孔位置经过同轴度校验，保证安装后整个腔体的支撑受力均匀，不会因为管路振动造成连接部位的应力疲劳。在密封结构的设计考量上，

　　所有法兰连接面都预留了标准密封槽的安装位置，可适配不同压力等级的非金属平垫片、金属缠绕垫片，满足不同温度、不同腐蚀特性介质的密封需求，避免运行过程中出现介质外漏的问题。从安装边界尺寸来看，整个腔体的外接法兰螺栓孔分布圆直径、法兰端面厚度、各接口的中心距都严格遵循通用管路法兰的匹配规范，能直接和同压力等级的标准管路、阀门对接，不需要额外制作过渡连接段，降低现场安装的改造成本。建模过程中对所有转角位置都做了圆角过渡处理，尤其是筒壁和法兰连接的根部位置，避免机加工过程中出现应力集中导致的开裂风险，同时也减少了流体在腔体内流动的局部涡流区域，降低管路系统的流阻损失。这类腔体的内部可适配不同过滤精度的滤芯组件，

　　根据现场工艺需求更换不同目数的过滤元件，就能满足从粗过滤到半精过滤的不同工况要求，在循环冷却水系统、液压润滑系统、工艺原料输送管路中都有广泛的适配场景。结构设计时还考虑了排污需求，腔体底部的结构预留了排污口的安装位置，日常维护时可以打开排污口排出腔体内沉降的杂质，不需要每次维护都拆开主检修法兰，进一步降低运维的操作强度。整个结构的壁厚设计经过承压强度校核，能满足常规中低压管路系统的工作压力要求，所有外接接口的位置公差都控制在管路安装允许的偏差范围内，避免现场安装时出现对接错位、螺栓无法穿入的问题。
