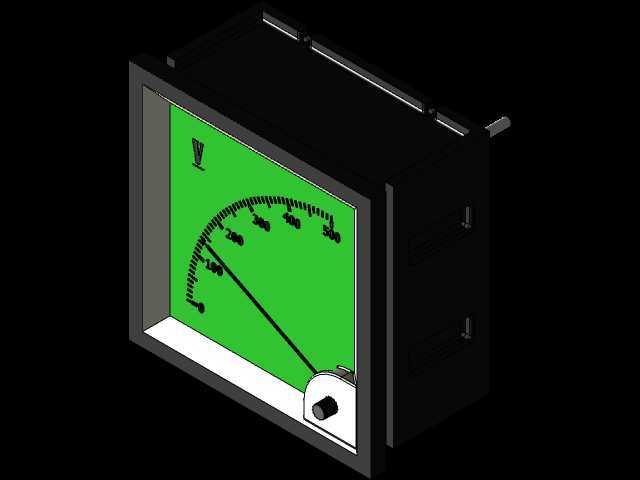

嵌入式指针式直流电压表三维结构设计

　　这款指针式电压表的三维结构，完全围绕工业盘装场景的实际使用需求搭建，日常在低压配电柜、工业控制柜、实验台测试面板、小型机电设备操作面板上都能见到同结构产品的身影，核心作用是直观呈现回路直流电压数值，给现场运维、设备操作人员提供无需切换界面的直接读数参考，相比数显表，这类指针结构在观察电压波动趋势上有天然优势，余光扫过就能判断数值变化方向，不会出现数显跳数带来的判断延迟。

　　从结构设计逻辑来看，整体采用方形嵌入式卡扣安装结构，外壳主体做了遮光处理，避免外部强光照射表盘导致读数偏差，表盘区域采用下沉式设计，表面覆盖透明防护面板，既可以阻隔现场的灰尘、油污溅到表盘刻度上，也能避免操作人员误碰指针造成形变偏移。表盘刻度采用非线性排布？不，是均匀刻度配合弧形量程标识，零点设置在表盘最左侧，满量程刻度在最右侧，指针转轴位于表盘下方居中位置，调零旋钮直接外露在表盘下方的面板区域，现场安装完成后不需要拆壳就能直接用一字螺丝刀调整机械零点，适配不同安装环境下的微小机械偏移校准需求。

　　安装边界的尺寸设计完全遵循常规盘装仪表的开孔规范，壳体侧边预留了弹性卡扣结构，安装时只需要在面板上开出对应尺寸的方孔，将仪表从正面推入即可靠卡扣卡紧在面板上，不需要额外从背部加装固定螺母，大幅提升现场装配效率。壳体背部预留了接线端子的伸出空间，接线方向垂直于安装面板，不会和柜内的走线槽、其他元器件产生空间干涉，壳体深度控制在常规柜内安装的安全距离内，即使是厚度较薄的壁挂式控制箱，也不会出现仪表顶到箱内布线的问题。

　　细节结构上，表盘的绿色基底做了哑光处理，避免灯光反射造成的刻度看不清问题，刻度线和指针采用高对比度配色，即使在光线较弱的柜内环境下也能清晰读数。指针做了轻量化设计，转动惯量控制在合理范围，既不会因为现场设备振动出现指针大幅晃动，也能保证电压变化时指针跟随响应足够及时。外壳的拼接缝隙做了错位止口设计，能够阻挡现场的粉尘、少量飞溅的液体进入表体内部，适配多数工业现场的常规防护需求，不需要额外加装仪表防护套就能直接使用。

　　建模过程中对各个配合间隙做了实际装配公差的预留，比如透明面板和外壳的配合槽、卡扣的形变余量、调零旋钮和面板开孔的间隙，都按照实际注塑生产的公差要求做了偏移处理，不会出现建模里能装配、实际生产装不上的问题。指针的转动行程做了机械限位结构，在零点和满量程位置都有硬限位挡块，避免现场过压冲击时指针打弯超过行程造成损坏。背部的接线端子位置做了防呆设计，不同极性的接线位有明确的结构区分，避免现场接线时接反正负极性导致仪表损坏。
