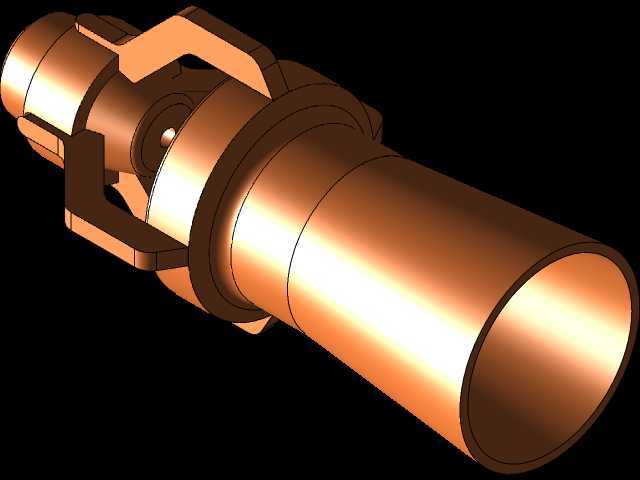

0.75英寸快接式流体喷射接头结构设计

　　这款0.75英寸规格的喷射构件，主要适配中小流量流体输送管路的终端喷射作业场景，常见于小型喷淋设备、低压流体加注系统、工业清洗工位的末端执行段，也可配套在小型内燃机组的燃油喷射支路、冷却系统的定向喷淋点位使用。从结构设计逻辑来看，整体采用同轴回转体为主的构型，主体段为等径圆柱腔体，内部流道做了顺滑过渡处理，避免流体在腔体内形成紊流压损，入口端集成了卡扣式快接结构，不需要额外紧固件就能实现与对应规格管路的快速对接，卡扣的锁止面做了斜度导向设计，对接时只需轴向推入即可自动卡合，拆卸时扳动卡扣压臂就能快速脱开，能大幅缩短现场管路拆装的作业时间。构件的材质选用铜合金加工，一方面是利用铜材优良的抗腐蚀特性，适配水、轻质燃油、

　　低浓度化学试剂等多种流体介质的输送需求，另一方面铜材的切削加工性能优异，能保证各配合面的加工精度，降低批量生产的工艺难度。从安装边界来看，主体圆柱段外径与接口公称通径匹配，安装时需要预留的径向操作空间只需覆盖卡扣扳动的行程即可，轴向安装长度较短，不会在管路末端占用过多布置空间，适合在设备内部管路排布紧凑的点位使用。在功能特性上，这款喷射构件的出口端做了收束式流道设计，能对输送来的流体进行一定程度的加速，保证喷射出的流体具备足够的射程与聚拢性，避免出现流体散流、喷射无力的问题；卡扣结构的锁止力度经过匹配设计，在0.6MPa以内的常规工作压力下不会出现意外脱开的情况，同时卡扣与主体的连接部位做了加厚处理，能承受多次反复拆装的疲劳损耗，

　　不会出现卡扣断裂的失效问题。建模过程中，各回转面的同轴度公差按照IT7级精度设定，快接卡扣的配合面预留了合理的装配间隙，既保证对接时的顺畅度，又不会因为间隙过大导致流体泄漏；构件表面的过渡圆角全部做了R0.5以上的圆滑处理，避免加工和装配过程中出现锐边割手的问题，也能减少应力集中点，提升构件的整体结构强度。在实际选型适配时，需要注意对接管路的外径要与快接接口的卡合尺寸匹配，工作压力不能超过构件的额定承压范围，若用于输送有腐蚀性的特殊介质，还需要根据介质特性调整表面处理工艺，避免铜材被腐蚀导致构件失效。这款构件的结构没有冗余设计，所有特征都服务于快速连接、稳定导流、定向喷射的核心功能，整体构型紧凑，加工工艺性好，适合批量生产应用在各类需要小流量定向喷射的管路系统中。
