带侧装凸耳的阶梯式筒体连接结构

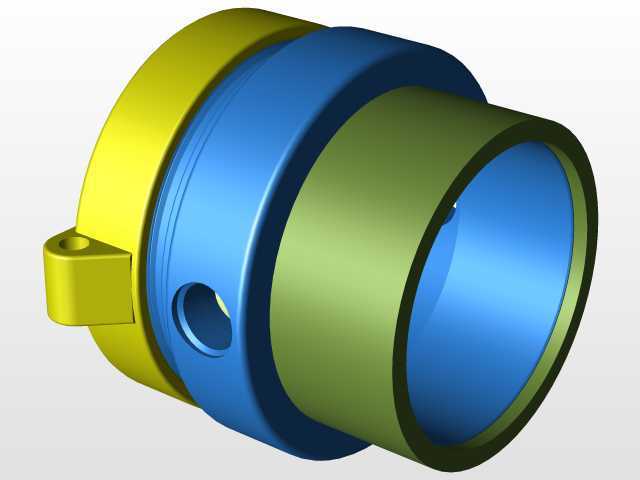

　　在流体输送管路、小型动力单元的轴系防护、液压支路的节点连接场景里，这类带侧装凸耳的阶梯式筒体构件是很常见的适配零件，很多刚入行的结构设计人员容易把它当成普通轴套来处理，实际在装配逻辑上它兼顾了定位、外接支路、防转固定三个核心作用，和光面轴套的设计边界有明显区别。先从实际安装场景说，这类构件通常会嵌入到设备的安装基座孔位里，三段不同外径的阶梯结构不是随意做的造型区分，每一段的外径差都是对应不同配合公差的安装位：最外侧大直径段是轴向定位止口，装配时会贴紧基座的安装端面，控制整个构件的轴向装入深度，避免装配时推到位后出现轴向窜动；中间段是主配合段，和基座安装孔采用过渡配合，保证整体同轴度，不会因为设备运行的振动出现偏心；最内侧的小直径段是插入段，通常会对接内部的管路或者轴系防护腔，内壁的光滑面是为了减少流体输送时的阻力，或者给穿过的轴件留出足够的避让空间，避免运转时出现刮擦。侧面伸出的带孔凸耳是整个构件的防转结构，很多设计新手会忽略这个结构的受力逻辑，凸耳上的通孔是用来穿装固定螺钉的，当筒体装入基座后，用螺钉穿过凸耳孔锁在基座端面上，就能完全限制筒体的周向转动，不会因为内部流体的冲蚀、或者轴件转动带来的摩擦带动筒体跟转，要是没有这个凸耳结构，长期运行后筒体很可能在安装孔内出现偏转，导致侧壁的径向孔对位失准。说到侧壁的径向通孔，这个孔是外接支路的接口，不管是流体管路里接测压接头、润滑支路，还是气动系统里接排气阀，

　　这个孔的位置精度直接决定外接元件的安装角度，设计时这个孔的轴线和凸耳安装孔的轴线是有固定角度要求的，通常会设置成90度或者180度，方便现场装配时不用反复调整角度就能对准外接管路的走向。从建模的设计思路来看，做这个构件的时候首先要确定整体的轴向尺寸链，先根据安装基座的孔深确定三段筒体的各自长度，尤其是止口段的厚度，要保证螺钉锁紧凸耳的时候，止口端面能完全贴紧基座面，不会出现间隙；其次是各段的同轴度要求，三段外圆的同轴度公差要控制在0.02mm以内，不然装入基座后会出现卡滞，内壁的粗糙度要达到Ra1.6，减少流体经过时的压损，要是用作轴套防护的话，内壁还要预留0.5mm以上的间隙，避免轴件热胀后和内壁刮蹭。

　　凸耳的设计要注意和大直径段的过渡圆角，不能做成直角连接，不然设备运行时的振动会在直角位置产生应力集中，长期使用容易出现凸耳断裂的问题，通常过渡圆角要取R3到R5，根据筒体的整体尺寸调整，凸耳上的安装孔要比固定螺钉的直径大0.2mm，补偿装配时的位置误差，避免螺钉穿装时出现别劲的情况。再讲安装边界的注意事项，这类构件的装配空间要预留出凸耳的操作位置，也就是在筒体径向的凸耳伸出方向，要留出至少能放下扳手拧螺钉的空间，不能被周边的其他构件挡住；径向通孔的外接元件安装时，要注意接头的拧入深度，不能让接头端部伸到筒体内壁的通腔里，不然会挡住内部的流体通道或者轴件的运动空间，设计时要在孔口做沉台，控制接头的拧入深度。

　　很多现场运维的问题其实都出在前期建模时没考虑这些细节，比如凸耳位置离相邻构件太近，装配时螺钉没法拧紧，运行一段时间后筒体跟转导致径向孔错位，支路断流；或者阶梯段的长度没算准，止口没贴紧基座，出现渗漏；还有的径向孔位置角度不对，外接管路装上去后和其他管线干涉，不得不现场打磨修改，反而破坏了构件的结构强度。做这类构件的三维建模时，还要注意各段壁厚的均匀性，尤其是中间段和径向孔相交的位置，壁厚不能太薄，不然承受管路压力的时候容易在孔位周边出现变形，通常壁厚要保证在3mm以上，根据工作压力调整，要是用在高压液压回路里，壁厚还要额外增加，并且在径向孔的位置做加强凸台，分散应力。另外筒体两端的端口都要做倒角处理，外端口的倒角是方便装入基座孔的时候导向，不会刮伤基座孔的内壁，内端口的倒角是方便对接内部的管路或者轴件，装配时不会切坏密封件。很多人觉得这类筒体零件结构简单，建模时随便拉个凸台打个孔就完事，实际到了装配现场才会发现各种干涉、配合不到位的问题，本质上是没搞清楚每个结构对应的实际功能，把结构造型当成了无意义的几何形状，只有结合实际装配场景的受力、安装、运维需求去调整每个尺寸的公差和结构细节，做出来的模型才能直接用于生产加工，不会出现反复改图的情况。
