石油钻井用多管并行短节夹持固定装置

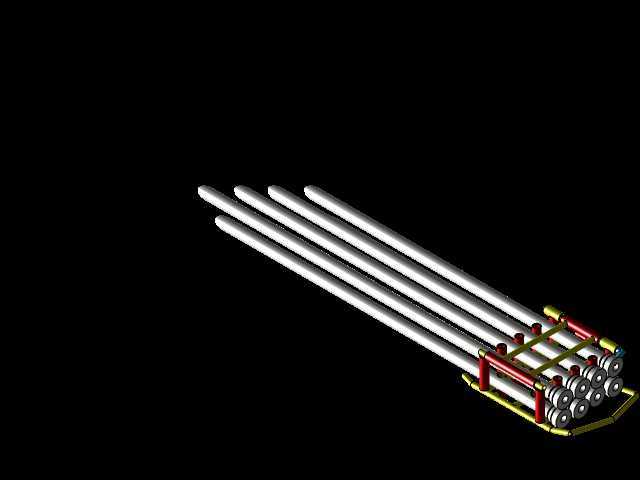

　　在陆地及海洋油气钻修井作业现场，钻具短节的转运、临时存放与井口排布一直是现场作业容易被忽略却直接影响作业效率的环节——常规零散堆放的短节不仅容易在转运过程中发生磕碰损伤螺纹，还会在井口配接时耗费大量时间分拣找正，多管并行短节夹持器正是针对这一场景开发的专用工装。从现场使用逻辑来看，该装置核心用途是在钻具转运、现场临时存放、井口预排布环节，将多根同规格或相近规格的钻具短节沿轴向平行固定，避免短节之间相互窜动、磕碰，同时配合现场吊装设备实现整排短节的批量转运，大幅减少单根短节反复吊装的辅助作业时间。从功能特性上看，该夹持装置采用双侧框架式承载结构，底部设置与每根短节外径匹配的弧形定位槽，每根短节对应独立的定位卡位，

　　可同时容纳8根钻具短节并行排布，相邻短节之间通过横向隔套保持固定间距，避免管体表面相互摩擦损伤防腐层或本体；两侧的纵向承载梁采用矩形截面型材焊接成型，承担整排短节的总重量，上部设置的横向压紧杆通过快拆式锁紧结构与侧梁连接，可根据短节的实际外径微调压紧行程，确保短节在吊装、转运过程中不会从卡位中脱出，同时不会因为压紧力过大造成管体局部变形。设计过程中，首先考量的是现场作业的兼容性：夹持器的整体宽度适配钻井现场常用的钻具坡道宽度，可直接沿坡道推送至井口操作平台，不需要额外调整现场设施尺寸；底部框架的吊装点位置经过重心核算，整排短节装夹完成后起吊时整体保持水平，不会出现一端倾斜导致短节滑落的风险。考虑到现场作业的粗暴使用工况，

　　所有承载焊缝均采用连续角焊缝设计，接触短节的定位槽表面镶嵌有非金属耐磨衬垫，既可以避免金属直接接触磕伤短节本体，也能在长期使用后单独更换衬垫，延长整套工装的使用寿命。外形尺寸方面，整套夹持装置的总长度适配常规2-3米长度的钻具短节，装夹完成后整组装置的总高度不超过单根短节外径的2.5倍，可实现多层叠放，节省钻具堆场的存放空间；安装边界上，该夹持器不需要与地面或其他设备做永久固定，临时存放时直接放置在平整的硬化地面即可，吊装时通过卸扣连接侧梁上的预留吊装孔即可完成起吊，不需要额外的辅助安装工序。在实际作业流程中，钻具短节从管具堆场转运至井场时，可先在地面将短节依次卡入夹持器的定位槽，扣合上侧的压紧杆锁紧后，

　　一次性吊装至钻台的临时摆放区，井口作业人员需要配接短节时，可直接从夹持器中依次取出，不需要反复调整单根短节的摆放位置，也避免了短节螺纹在零散摆放时被杂物污染或磕碰损伤。针对不同规格的短节作业需求，该夹持器的定位槽可通过更换不同内径的衬套实现适配，不需要更换整套框架结构，降低了现场的工装配置成本；侧梁上预留的压紧杆安装孔位沿纵向等距排布，可根据装夹短节的长度调整压紧杆的固定位置，确保对不同长度短节的压紧点都处于合理受力位置，避免短节在压紧后出现弯曲变形。从结构受力角度分析，底部承载梁的截面选型经过抗弯强度校核，在满负载装夹8根钢质短节的工况下，梁体的最大挠度控制在允许范围内，不会因为长期重载使用出现永久性变形；所有锁紧部件均采用防松设计，在现场振动工况下不会出现自行松脱的情况，保障作业过程的安全性。
