弯管类工件夹持固定工装结构设计

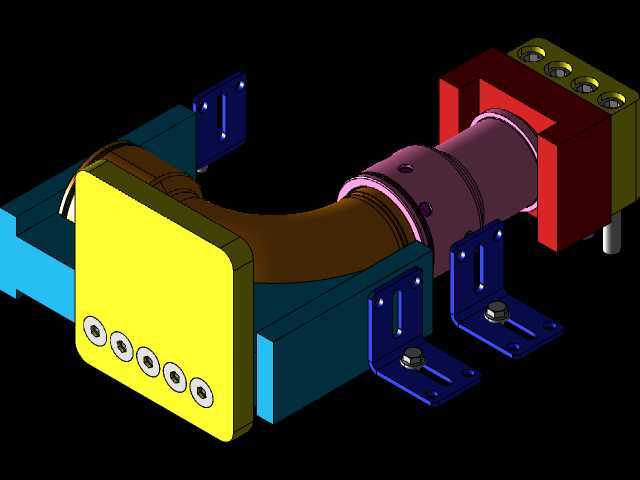

　　这套固定结构主要面向生产线上带弯转段的管状工件装夹需求，在管路预装、工件焊接加工、管件检测工位中都能适配，解决了传统平口钳无法适配异形弯管曲面、装夹后工件轴线偏移的常见问题。从结构布局来看，整套装置采用双侧支座承托加端部定位的组合装夹逻辑，底部设置多组带腰型孔的蓝色安装支脚，支脚的腰型孔预留了前后、左右两个方向的调节余量，安装时可以根据现场安装基面的螺孔位置微调固定点位，不需要额外扩孔或者加工过渡连接板，适配不同台面的安装孔距要求，支脚与主体框架通过内六角螺栓锁紧，调节时松开螺栓即可滑动支脚调整位置，锁紧后能保证整套装置的刚性，不会在工件装夹受力时出现偏移。主体承托框架做了仿形适配设计，对应弯管的弧形走向设置了贴合的支撑型面，

　　避免管状工件装夹后出现局部应力集中导致的管壁变形，尤其是针对薄壁类弯管工件，仿形支撑面能把装夹力均匀分散到管壁接触区域，不会出现夹痕或者管壁凹陷的问题。装置一端设置黄色端盖压紧结构，端盖上均匀布置五颗锁紧螺钉，装夹时可以根据工件端面的平面度逐个调整螺钉的压紧量，保证端面压紧力均匀，不会因为单点压紧力过大导致工件轴线偏斜，端盖与主体框架之间预留了一定的轴向调节空间，可以适配一定长度范围内的同管径弯管工件，不需要更换整套工装就能覆盖小范围的长度尺寸差异。另一端设置红色的端部定位座，定位座上集成了带内孔的定位套，工件的直管段可以直接插入定位套内孔实现径向定位，定位套与定位座之间采用可拆卸连接，磨损后可以单独更换定位套，不需要报废整套工装，

　　降低后期维护成本。定位座后侧连接的黄绿色基座上设置了四组安装孔，可以根据需求加装检测传感器、管路接头或者辅助压紧组件，拓展工装的使用场景，比如在气密性检测工位，可以在基座位置加装通气接头，直接通过定位套内孔向管件内部通入压缩空气完成检测，不需要额外对接管路。整套装置的安装边界充分考虑了现场操作空间，左右两侧的支脚外伸尺寸控制在合理范围，不会占用过多工作台面空间，工件装拆时不需要大幅度操作，只需要松开端盖的锁紧螺钉、退出端部定位套即可取出工件，操作步骤简单，能有效降低工位操作人员的装夹辅助时间，提升工位作业效率。设计过程中针对弯管的受力变形做了仿真验证，装夹状态下管壁的最大应力远低于常用管材的屈服强度，

　　即使是铝制薄壁弯管也不会出现装夹变形，各连接部位的螺栓选型都经过受力校核，在常规装夹力下不会出现螺栓滑牙或者结构变形的问题，所有外露的棱角都做了倒角处理，避免操作人员装拆工件时被锐边划伤，符合机械工装的安全设计要求。
