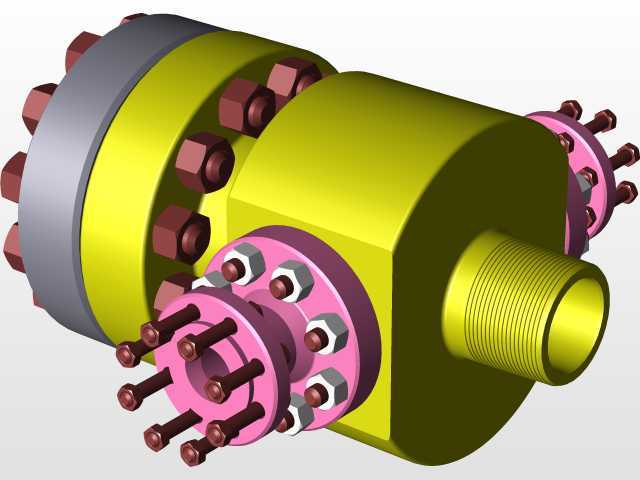

该结构为多通路高压旋转连接部件,主要应用于需要在固定管路与回转执行部件之间持续输送多股压力流体的工况场景,常见于冶金轧钢设备的辊道冷却回路、工程机械回转机构的液压油输送、橡塑成型设备的模温介质通路、风电桨叶变距液压管路等场景,解决设备连续回转过程中流体管路无法随动扭转、易发生管路缠绕破损的工程痛点。从结构设计逻辑来看,主体采用分段式壳体布局,中间段为核心容腔结构,集成多道独立密封流道,可同时输送不同压力、不同介质的流体,各流道之间采用硬质密封加弹性补偿的组合密封结构,避免不同介质发生串腔问题,同时能承受16-32MPa的工作压力,适配矿物液压油、水基乳化液、冷却水等多种常规工业流体。两端的连接结构采用法兰式安装设计,
左侧大直径法兰通过周向均布的高强度螺栓与固定端管路对接,法兰端面加工有密封槽,可适配O型圈或金属缠绕垫实现端面静密封,螺栓孔采用通孔设计,安装时可根据现场管路角度调整周向安装位置,降低现场配管的对位难度。右侧伸出的外螺纹接口与小直径法兰组合结构,用于对接回转端的执行部件,外螺纹段加工有标准管螺纹,可直接旋入回转部件的对应接口,周边的小法兰通过周向螺栓提供额外的轴向锁紧力,避免设备运行过程中螺纹连接受振动发生松脱,同时小法兰与主体之间预留有微小的轴向间隙,补偿回转过程中产生的轴向窜动,避免密封件受额外轴向力发生偏磨。设计过程中针对回转密封的磨损问题,在密封容腔位置预留了密封件更换的拆装空间,无需将整个接头从设备上完全拆解,
即可完成易损密封件的更换,降低设备维护的停机时间。壳体的外形采用圆柱形加局部铣边的结构,两侧铣出的平面可用于安装时的扳手夹持,方便安装过程中施加扭矩,避免壳体表面被扳手夹伤影响外观或密封性能。安装边界方面,主体最大外径根据通流能力设计,左侧法兰的螺栓分布圆直径与同压力等级的标准管路法兰匹配,可直接与国标法兰对接无需额外加工过渡接头,右侧螺纹接口的伸出长度经过核算,保证对接后螺纹旋合长度满足压力管路的强度要求,同时不会因为旋入过深顶到内部流道造成通流面积减小。周向布置的螺栓均采用标准六角头螺栓,适配常规的开口扳手或套筒工具,现场维护无需特殊工装。流道的通径设计根据各通路的额定流量计算,避免通流过小造成流体压损过大,
同时控制整体外形尺寸,避免接头体积过大占用过多设备安装空间。在回转支撑部位,主体内部集成了滑动轴承衬套,采用铜基合金加石墨润滑的材质,无需额外添加润滑脂即可长期承受径向载荷,适配最高100rpm的连续回转转速,满足大部分工业设备的回转速度需求。针对高压工况下的轴向力平衡问题,内部设计有压力平衡腔,将流体压力产生的轴向力通过平衡腔抵消,降低回转部位的摩擦阻力,减少密封件的磨损量,提升整体使用寿命。各连接螺栓的预紧扭矩经过核算,既保证法兰端面的密封比压满足高压工况要求,又不会因为预紧力过大造成螺栓屈服或法兰端面变形。
