多段式带侧孔法兰连接筒体结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:370860
  • 多段式带侧孔法兰连接筒体结构

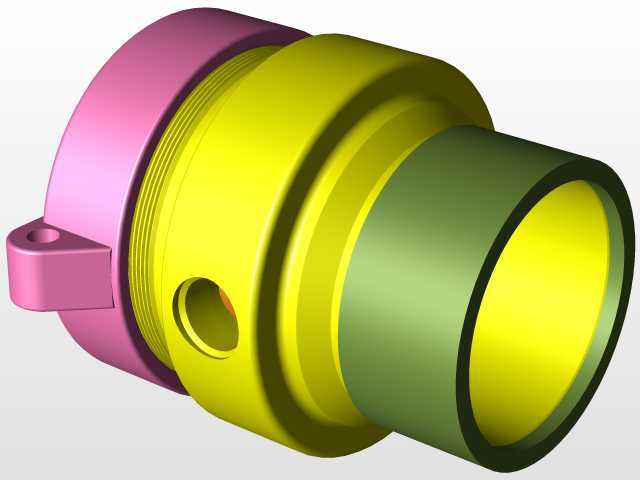

  在流体输送、液压动力回路以及小型设备的腔体密封场景中,这类多段阶梯式带侧通接口的筒体结构是非常常见的连接承载部件,日常做设备改型或者管路排布设计时,经常会遇到需要兼顾轴向通流、侧向支路引出以及端部密封固定的需求,这个结构的设计逻辑刚好贴合这类工况的实际使用要求。从实际装配的角度看,最左侧带凸耳的粉紫色段是安装固定端,凸耳上预留的安装孔可以直接穿装螺栓,将整个筒体固定在设备侧壁或者阀组安装板上,不需要额外设计转接支架,能有效压缩安装占用的轴向空间,这部分的外径是整个结构里最大的,安装时需要注意和安装面板的开孔尺寸匹配,面板开孔直径要略大于该段的螺纹外径,小于法兰贴合面的外径,保证安装后贴合面能完全压在面板表面,

  避免出现安装倾斜导致的密封失效问题。中间亮黄色的阶梯段是整个结构的主体承载部分,外圆上加工的外螺纹段主要用来和配套的锁紧螺母配合,实现安装后的轴向位置锁紧,尤其是在需要调整筒体伸入设备内部长度的工况下,通过旋转锁紧螺母就能微调轴向安装位置,调整到位后锁紧即可,不需要额外加工定位销孔,安装调试的灵活性很高。这个段上开设的径向侧孔是侧向支路接口,主要用来接压力表、泄压支路或者回流管路,孔口位置做了倒角处理,避免安装管接头时割伤密封垫圈,设计时特意将侧孔设置在阶梯段的厚壁区域,不会因为开孔削弱筒体的整体结构强度,即使在带压工况下长期使用,也不会出现孔口开裂的问题。最右侧的绿色段是外接管路的插入端,外圆做了高精度的光面加工,

  表面粗糙度控制在适合安装密封圈的范围,装配时可以套上O型圈或者斯特封,直接插入对应的管路接头或者阀块接口内,实现快速插接密封,这部分的外径公差按照间隙配合的精度设计,既能保证插接时的顺畅度,又不会因为间隙过大导致密封件偏磨泄漏。做三维建模的时候,要特别注意各段阶梯处的过渡圆角处理,尤其是螺纹段和光面段的衔接位置,不能出现尖锐直角,否则热处理或者长期受压力循环载荷时,容易在应力集中位置产生疲劳裂纹;侧孔和主内腔的相贯线位置也要做倒圆处理,减少流体流经时的阻力,同时避免杂质在相贯线的尖角位置堆积造成管路堵塞。从安装边界来看,整个结构的轴向总长度要匹配安装面板到外接管路接口的距离,固定端法兰的贴合面要和安装面板完全贴合,不能有翘曲,

  否则螺栓锁紧后会导致筒体变形,影响内部通流的同轴度;侧孔的轴向位置要避开安装面板和锁紧螺母的安装区域,保证接完管接头之后有足够的扳手操作空间,不会出现工具无法卡紧的问题。这类结构通常用在中低压的流体回路里,比如小型液压站的出油口连接、水处理设备的管路转接、气动系统的分气块接口等场景,设计时不需要额外做复杂的加强筋结构,依靠各段的壁厚差就能满足强度要求,整体重量轻,加工难度低,只需要普通的数控车床就能完成大部分加工工序,侧孔可以通过钻床二次加工完成,不需要定制复杂的工装夹具,批量生产的成本控制优势很明显。建模过程中要注意各段的同轴度公差设置,尤其是两端的插接段和中间的螺纹段,同轴度要控制在合理范围内,否则安装时会出现螺纹拧偏、密封面错位的问题,导致装配后出现泄漏;侧孔的轴线要和主筒体的轴线垂直相交,不能出现偏斜,否则安装管接头后会出现管路角度偏移,影响周边其他部件的排布。另外,固定端的凸耳位置要根据实际安装场景调整角度,避免凸耳和设备上的其他加强筋或者固定螺栓产生干涉,建模时可以将凸耳做成参数化的特征,方便根据不同的安装孔位快速调整角度,不需要重新绘制整个筒体的模型。
