油气开采压裂作业用压裂头结构设计

　　在油气田压裂增产作业现场，压裂头作为井口压裂管汇的核心连接部件，承担着多通道高压压裂液汇流、转向输送的关键作用，其结构可靠性直接决定高压作业的安全边界与施工效率。现场作业中，压裂头需要同时对接多路高压泵注管线，将不同泵组输送的高压携砂压裂液汇总后注入井筒，作业过程中内部流体压力通常可达数十兆帕，同时伴随含砂流体的高速冲蚀、交变压力载荷的反复作用，因此结构设计阶段需要重点考量承压性能、冲蚀抗性与安装适配性。

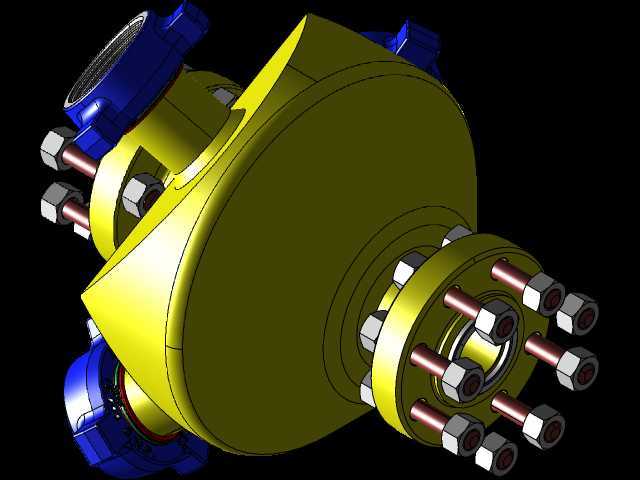

　　从结构设计逻辑来看，该压裂头采用对称式多接口布局，主体为大曲率变径流道结构，相较于直角转向的汇流结构，大曲率流道能够有效降低压裂液在转向过程中的局部阻力，减少携砂流体对内壁的冲蚀磨损速率，延长部件在高砂比压裂工况下的使用寿命。主体承压壳体采用整体式锻造结构设计思路，避免多瓣拼接结构带来的焊缝应力集中风险，所有接口的连接端面均设计有标准密封槽结构，可适配金属密封或组合密封件，满足高压工况下的静密封要求。

　　接口布局方面，侧向设置的多个高压接口采用沿周向均匀分布的设计，每个接口均配置独立的螺栓连接法兰结构，法兰端面上的螺栓孔采用跨中分布形式，保证连接过程中密封面的压力均匀分布，避免局部压合不实导致的高压泄漏风险。端部主连接端采用大规格法兰结构，布置有多组高强度螺栓连接位，可直接与井口大四通或者压裂管汇主通道对接，安装时可通过调整周向安装角度适配不同方向的来液管线，减少现场管汇的弯头使用量，降低整个管汇系统的压力损失。

　　设计过程中针对安装边界做了充分适配，主体结构的最大外径尺寸满足现场井口操作平台的安装空间要求，侧向接口的伸出长度预留了标准法兰扳手的操作空间，现场施工人员无需额外使用特殊工具即可完成螺栓的上紧与拆卸作业。所有连接螺栓的规格均采用石油行业高压管汇通用标准件规格，现场维护时可直接替换同规格标准紧固件，降低备件储备难度。流道内壁的过渡位置均做了圆弧倒角处理，避免流体流动过程中出现局部涡流区，减少砂粒在涡流区对内壁的持续冲蚀，同时也能降低压裂作业过程中的流体紊流噪声。

　　从实际工况适配角度，该结构的壁厚设计充分考虑了交变载荷下的疲劳强度，在流道转向的冲蚀高发区域做了局部壁厚加厚处理，即使经过长时间的含砂流体冲蚀，剩余壁厚仍能满足额定工作压力下的强度要求。主体结构的外形采用无尖锐棱角的圆滑过渡设计，既减少了现场安装过程中磕碰损伤密封面的风险，也能降低应力集中系数，提升部件在高压交变载荷下的疲劳寿命。各接口的同轴度、法兰端面的平面度在建模阶段均按照高压容器的相关设计标准做了公差约束，保证加工完成后各连接面的密封性能符合现场作业要求，无需现场额外修配即可完成组装对接。
