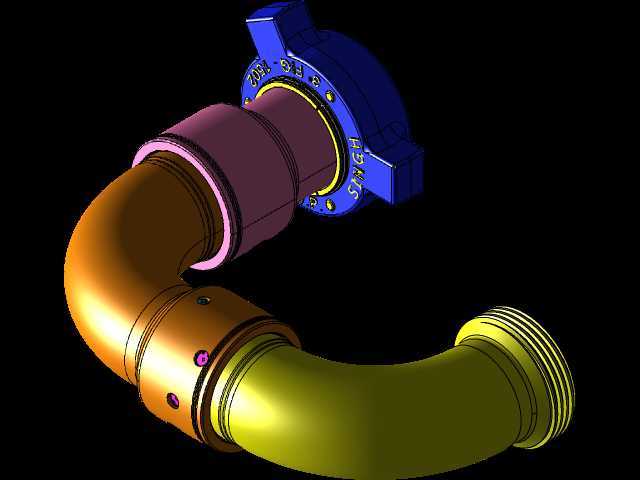

3英寸弯通式流体管路旋转接头结构

　　在流体输送管路系统的布设场景中，经常会遇到管路连接端存在相对旋转运动的工况，比如工程机械的液压管路回转部位、化工物料输送的转台接驳段、冷却系统的活动管路连接点，这类位置如果采用刚性硬管直接连接，运转过程中会产生管路扭转应力，轻则造成密封件过早磨损泄漏，重则直接扯裂管路引发介质泄漏故障，而适配对应通径的旋转接头，就是解决这类相对旋转工况下流体连续输送的核心部件。这款3英寸规格的弯通旋转接头，在结构设计上充分考虑了大通径流体输送的压损控制与旋转灵活性需求，整体采用90度弯通的流道构型，能够直接实现垂直方向与水平方向管路的转向接驳，省去了额外加装弯头配件的安装步骤，同时减少了流道的弯折节点，降低流体在转向位置的局部阻力损失，

　　对于大流量输送的工况来说，这种一体化弯通结构的压损表现要明显优于直角弯头加直通旋转接头的组合方案。从结构组成来看，旋转端采用法兰式连接结构，法兰端面上加工有均匀分布的连接螺栓孔，同时法兰与旋转芯轴的配合部位设置了高精度的轴承支撑结构，能够承受径向与轴向的复合载荷，保证旋转过程中芯轴的同轴度，避免出现偏磨导致的密封失效。固定端则采用外螺纹连接结构，螺纹规格适配3英寸通径的标准管路螺纹，安装时可以直接与带内螺纹的管路端进行旋合接驳，不需要额外加工过渡连接件，能够有效缩短现场安装的作业周期。密封结构的设计上，在旋转配合面采用了多道组合密封的形式，靠近流道的位置设置了耐磨材质的主密封件，直接阻隔输送介质的泄漏路径，外侧则设置了防尘密封结构，

　　能够阻挡外部环境中的粉尘、碎屑进入旋转配合间隙，避免杂质磨损轴承与密封面，延长接头的整体使用寿命。在实际选型应用中，需要重点关注这款接头的安装边界尺寸，其弯通结构的两个连接端的中心距、法兰端的螺栓分布圆直径、螺纹端的旋合长度都是安装前需要核对的核心参数，安装时要保证旋转端与固定端的连接管路保持良好的同轴度，避免安装错位产生额外的偏载力，影响旋转的顺畅度。流道内部做了平滑过渡处理，没有突兀的台阶与锐角结构，既能够减少流体输送过程中的湍流产生，降低输送过程的噪音与振动，也能够避免介质中的固体杂质在流道拐角处沉积造成堵塞，尤其适合输送带有少量固体颗粒的流体介质工况。在日常运维过程中，这款接头的轴承部位预留了润滑注油通道，

　　可以定期加注润滑脂维持轴承的运转顺畅度，不需要整体拆解接头就能完成日常维护作业，大幅降低了设备运维的工作量。从结构强度的角度考虑，整体壳体采用了高强度的金属材质，能够承受较高的管路工作压力，适配中高压流体输送的工况需求，不同部位的材质做了差异化选型，与介质接触的流道部位采用耐腐蚀材质，能够适配水、液压油、部分腐蚀性化工介质等多种输送介质的使用需求，旋转配合部位的零件则采用耐磨材质加工，经过表面硬化处理，能够承受长期旋转摩擦带来的磨损，保证接头的长期使用可靠性。在管路系统的动态运转过程中，这款旋转接头能够实现360度的连续旋转，同时保持流道的连通状态，不会因为两端管路的相对旋转而阻断流体输送，也不会因为扭转产生管路应力，能够有效提升整个管路系统的运行稳定性，减少管路故障的发生概率。
