多规格带挂钩螺旋拉伸弹簧结构设计

　　在各类机械传动、复位机构、张紧结构的设计场景中，螺旋拉伸弹簧是应用频次极高的弹性储能元件，不同于压缩弹簧依靠端面承压传递载荷，拉伸弹簧的受力逻辑是通过两端的连接结构承受轴向拉力，在载荷卸除时依靠簧丝的弹性形变带动连接部件复位，这一特性决定了它的结构设计需要同时兼顾簧体本身的刚度参数与端部连接的可靠性。

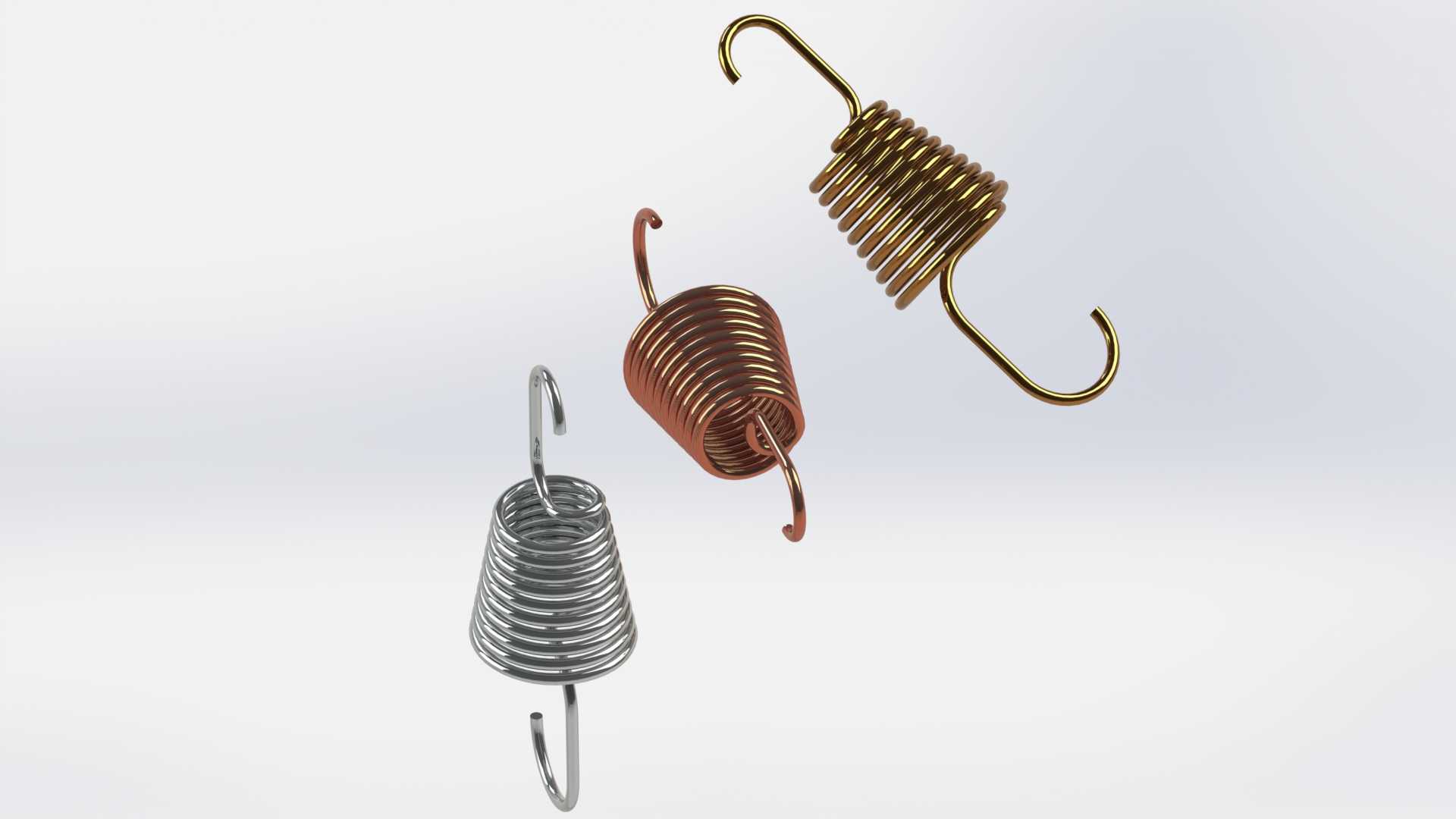

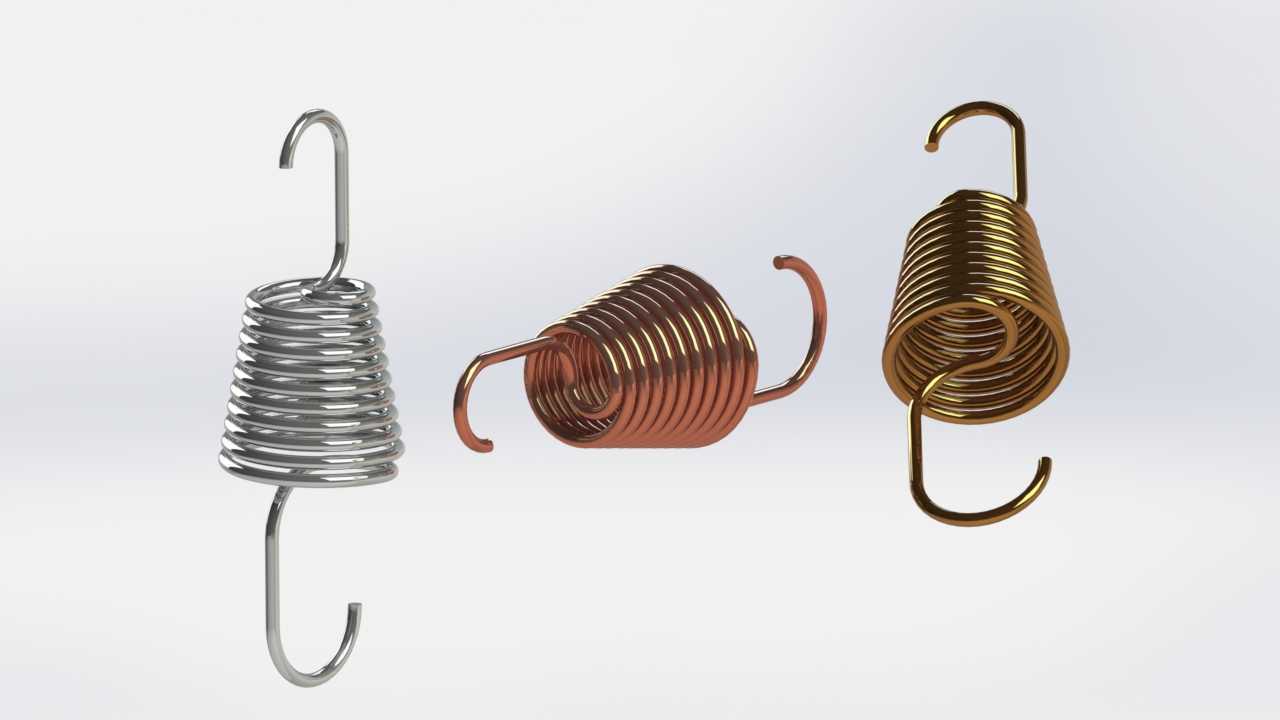

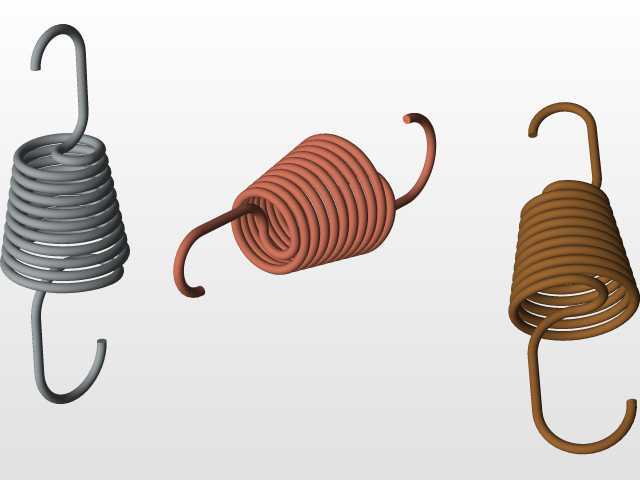

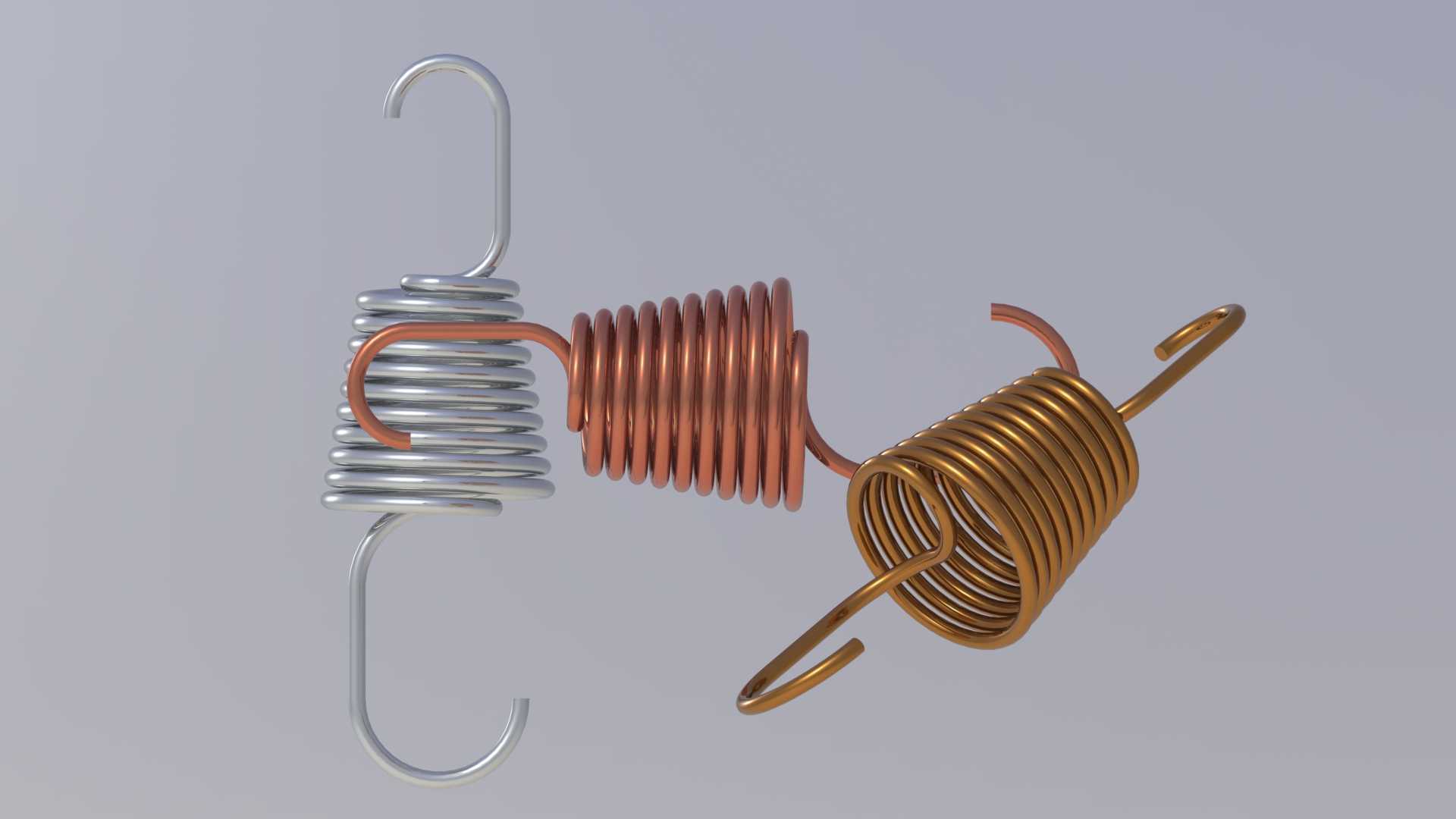

　　本次呈现的三款不同材质、不同端部挂钩形式的拉伸弹簧，分别对应不同的安装空间与载荷需求：镀锌钢制弹簧采用常规圆钩环结构，挂钩与簧体为一体绕制成型，钩环内径与簧体外径匹配，适合安装空间充裕、载荷中等的常规场景，比如普通配电箱门体复位、小型工装夹具的张紧结构，这类弹簧的安装边界需要预留钩环的摆动空间，避免拉伸过程中钩环与周边结构发生干涉，簧体的有效圈数决定了其最大拉伸行程，设计时需要保证极限拉伸长度下簧丝的切应力处于材料许用应力范围内，防止出现塑性变形导致弹力衰减。

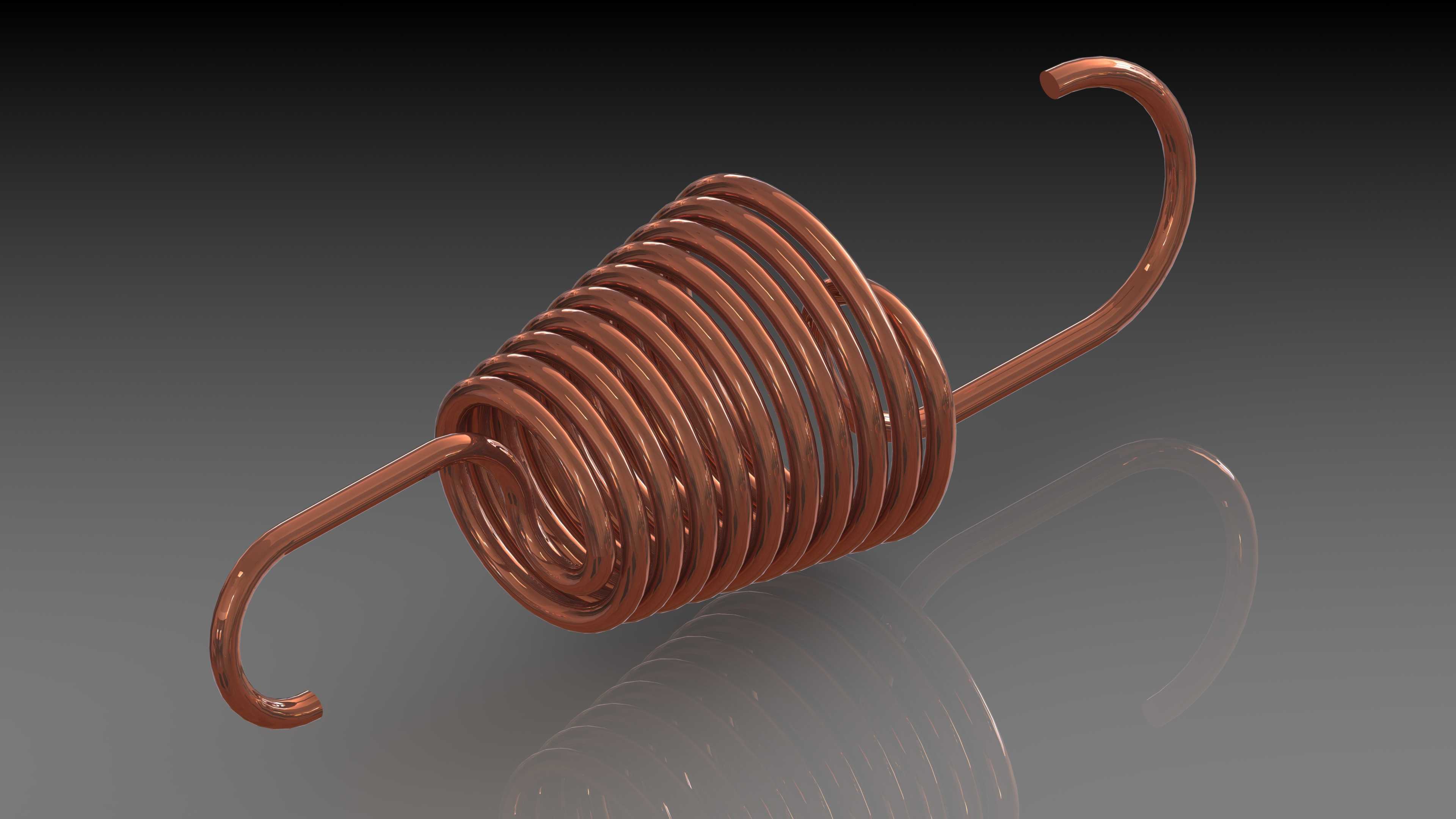

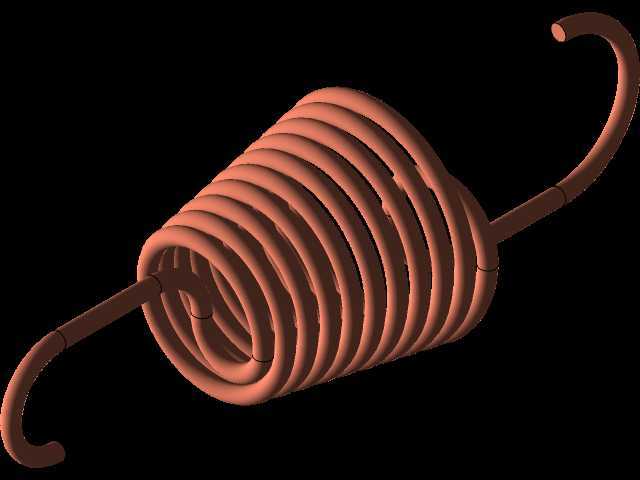

　　紫铜材质的拉伸弹簧采用侧置弯钩结构，弯钩从簧体端部第二圈位置侧向引出，这种结构的优势在于安装后弹簧的轴向长度更短，适合安装空间轴向受限的场景，同时紫铜材料本身具备良好的导电性与耐腐蚀性，常应用在需要导通电流的弹性接触结构、或是有弱腐蚀环境的小型设备中，比如低压电器的触点复位机构、小型化工检测设备的张紧结构，这类弹簧的设计需要注意侧弯钩的弯折半径，过小的弯折半径会导致弯折处应力集中，在反复拉伸过程中出现断裂，通常弯折半径需要大于等于簧丝直径的两倍，同时要对弯折处进行去应力处理，消除冷弯产生的内应力。

　　黄铜材质的拉伸弹簧采用加长斜置挂钩，挂钩的引出角度与簧体轴线呈一定夹角，适合安装点位存在角度偏差、或是需要斜向拉力的特殊安装场景，比如小型乐器的按键复位结构、精密仪器的张紧调节机构，黄铜材料的弹性模量略低于钢材，同等参数下刚度更小，能提供更柔和的弹力输出，适合对弹力变化敏感度高的精密机构，设计这类斜钩弹簧时，需要核算挂钩引出位置的簧圈强度，避免拉力作用下引出圈出现变形，导致弹簧刚度偏离设计值，同时安装时要保证挂钩与被连接件的铰接点转动灵活，避免附加弯矩对簧体造成额外载荷。

　　从结构设计逻辑来看，螺旋拉伸弹簧的簧丝直径、中径、有效圈数是决定刚度的核心参数，三者的匹配关系直接决定了弹簧的载荷-行程曲线，在实际选型与建模过程中，需要先明确机构需要的初始拉力、工作行程、最大载荷三个核心参数，再反推簧丝直径与中径的比值，通常旋绕比控制在5-10之间，旋绕比过小会导致绕制困难，簧丝内侧应力集中系数过大，旋绕比过大则会导致弹簧容易出现失稳，拉伸过程中簧体发生侧弯。端部挂钩的形式选择完全依托安装场景的边界条件：当安装点与弹簧轴线同轴时优先选用常规圆钩环，加工成本最低；当轴向安装空间不足时选用侧置弯钩，压缩整体安装长度；当安装点存在角度偏移时选用斜置挂钩，避免附加应力。

　　在实际装配场景中，拉伸弹簧的初始预拉力是容易被忽略的设计点，无预拉力的拉伸弹簧在初始拉伸阶段会存在空行程，只有当拉力超过初始预紧力后才会产生对应的形变，针对需要零空行程的复位机构，在绕制弹簧时需要通过并圈工艺给簧圈之间施加初始预紧力，保证弹簧在自由状态下簧圈之间紧密贴合，受拉初始阶段就会产生弹力反馈。同时弹簧的端部挂钩与被连接件的配合间隙需要控制在合理范围，间隙过大会导致工作过程中产生冲击噪音，间隙过小则会导致安装困难，挂钩无法顺利卡入安装位。

　　不同材质的拉伸弹簧在应用场景上的区分也十分明确：碳素弹簧钢材质的弹簧强度高、成本低，适合常规工业设备的重载场景，表面镀锌处理可以提升常温环境下的防锈能力；紫铜、黄铜等铜合金弹簧导电性能好、无磁性，适合电子电器、精密仪器场景，同时铜质弹簧在腐蚀环境下的使用寿命远高于普通钢制弹簧，但承载能力相对较低，不适合大载荷的传动结构。在三维建模过程中，需要准确还原簧丝的螺旋升角、端部挂钩的弯折角度与曲率半径，保证生成的模型与实际加工参数一致，避免后续装配时出现干涉，同时可以通过仿真模块对弹簧的拉伸过程进行应力分析，校核最大载荷下的应力分布，尤其是挂钩弯折处、簧圈与挂钩过渡位置的应力集中点，提前优化结构参数，避免实际使用过程中出现断裂失效。
