反射式红点瞄准装置三维结构设计

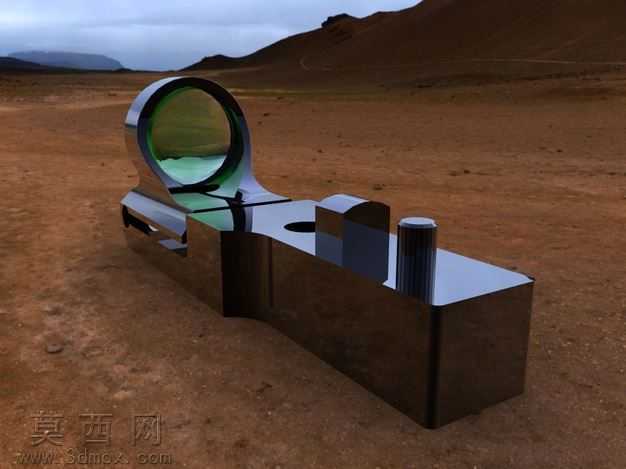

本作品为反射式红点瞄准装置的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循反射式瞄准镜的光学成像原理与实际装配逻辑开展设计。整体模型以一体化安装基座为承载主体，基座部分设计有标准枪械适配安装槽位，兼顾安装定位的精准性与结构强度，基座上方依次排布分光反射镜组容纳腔、红点发光模组安装位、调节机构固定座、防护外罩等核心结构模块。建模过程中对各部件的配合公差做了模拟预留，确保虚拟装配状态下各活动调节部件可实现顺畅的高低、风偏调节动作，还原真实瞄准装置的调校功能逻辑。材质与渲染阶段，针对不同部件的实际材质属性做了精细化区分：基座主体采用哑光黑色硬质阳极氧化金属材质，模拟真实枪械配件的耐磨防腐蚀表面处理工艺，通过调整金属粗糙度、环境光遮蔽参数还原金属部件的厚重质感；分光反射镜片采用多层镀膜光学玻璃材质，设置了合适的透射率与反射率参数，既还原镜片通透的基底属性，也呈现出镀膜层特有的淡绿色反光效果；调节旋钮部位做了防滑滚花纹理建模，搭配深色哑光工程塑料材质，还原操作部件的防滑触感视觉表现。渲染场景选用开阔荒漠户外环境作为展示背景，采用自然天光搭配柔和侧光的布光方案，既清晰呈现瞄准装置整体的硬朗轮廓线条，也通过环境光影的反射凸显金属表面的细腻质感与光学镜片的通透特性，让模型展示效果更贴近实际使用场景下的视觉状态。设计过程中重点考量了反射式瞄准装置无放大倍率、双眼可同时观察目标的使用特性，在结构布局上尽量压缩整体纵向高度，降低瞄准基线高度，同时优化内部光路的反射路径设计，确保红点成像可清晰投射在观察者视野中心，兼顾结构紧凑性与光学功能的合理性，整体模型结构完整，细节表现到位，可用于相关配件的结构展示、原理演示与设计参考使用。
