建筑施工用砌块切割机架结构设计

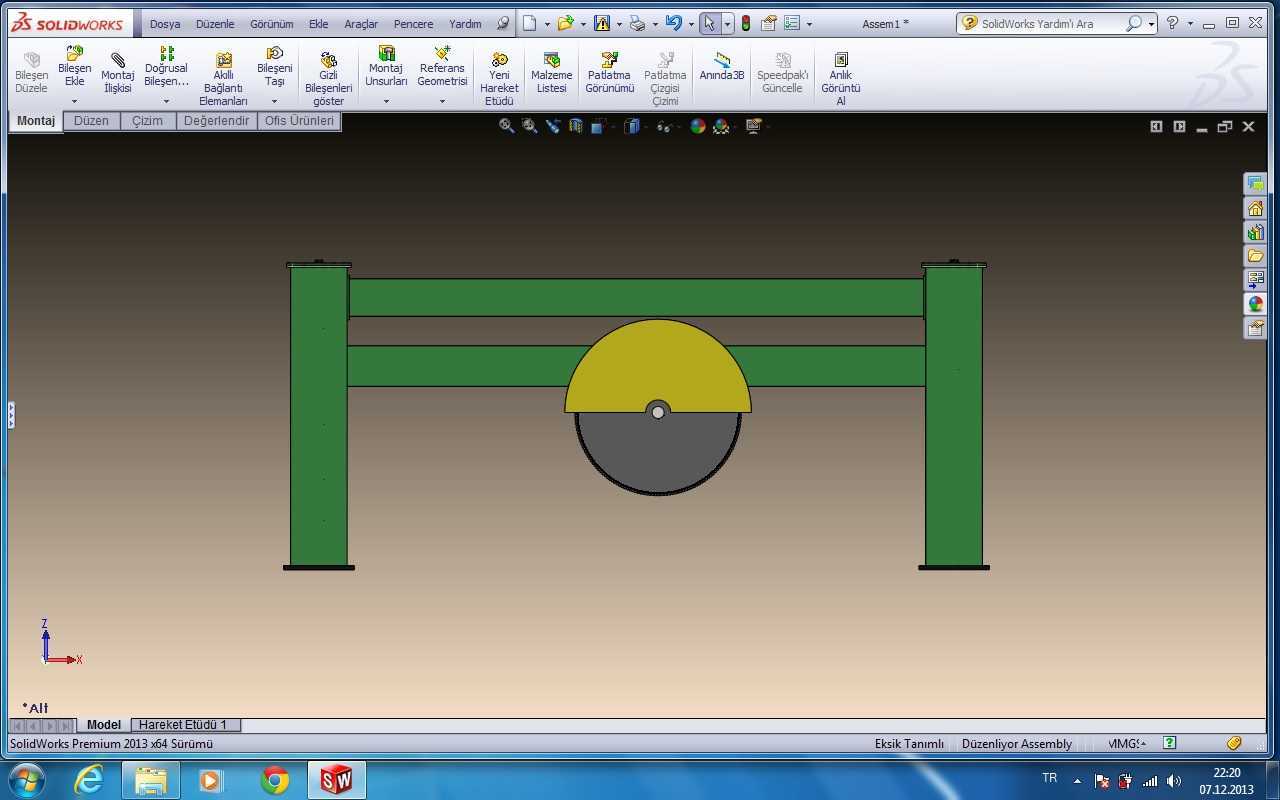

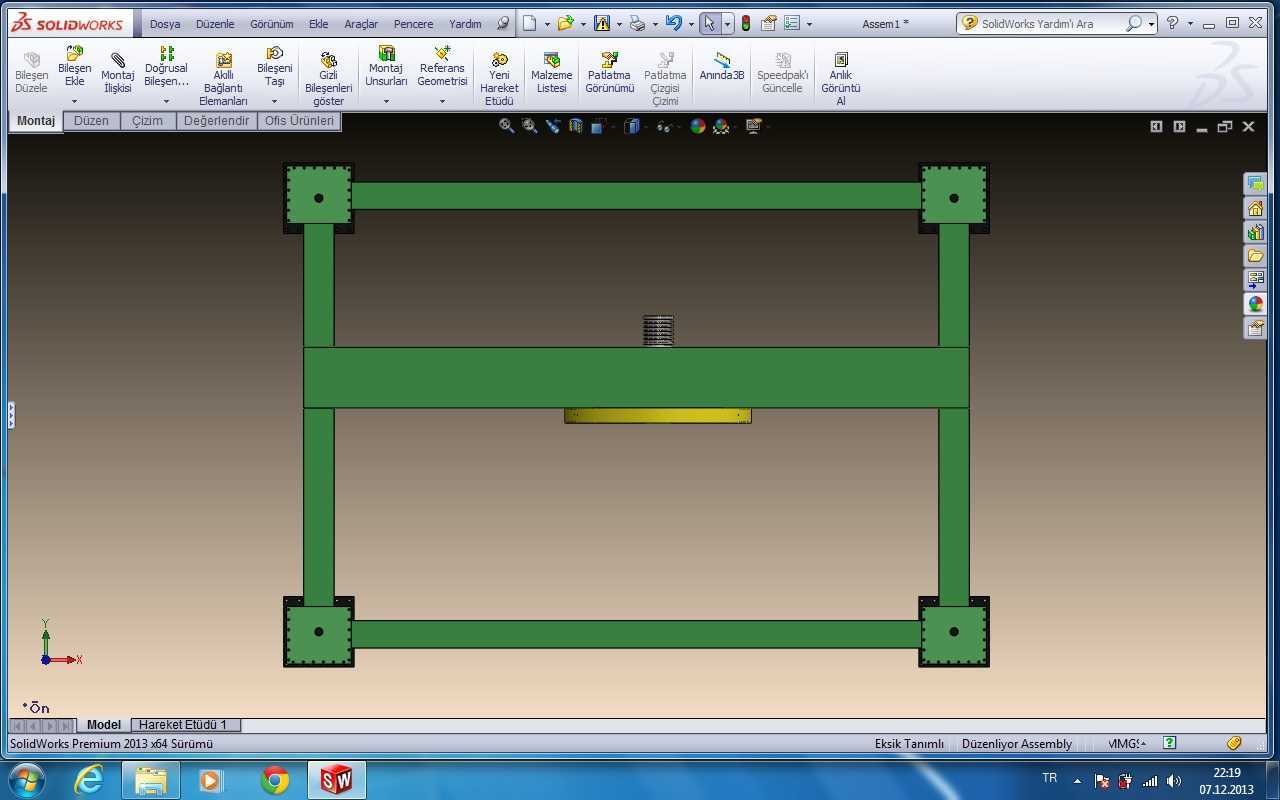

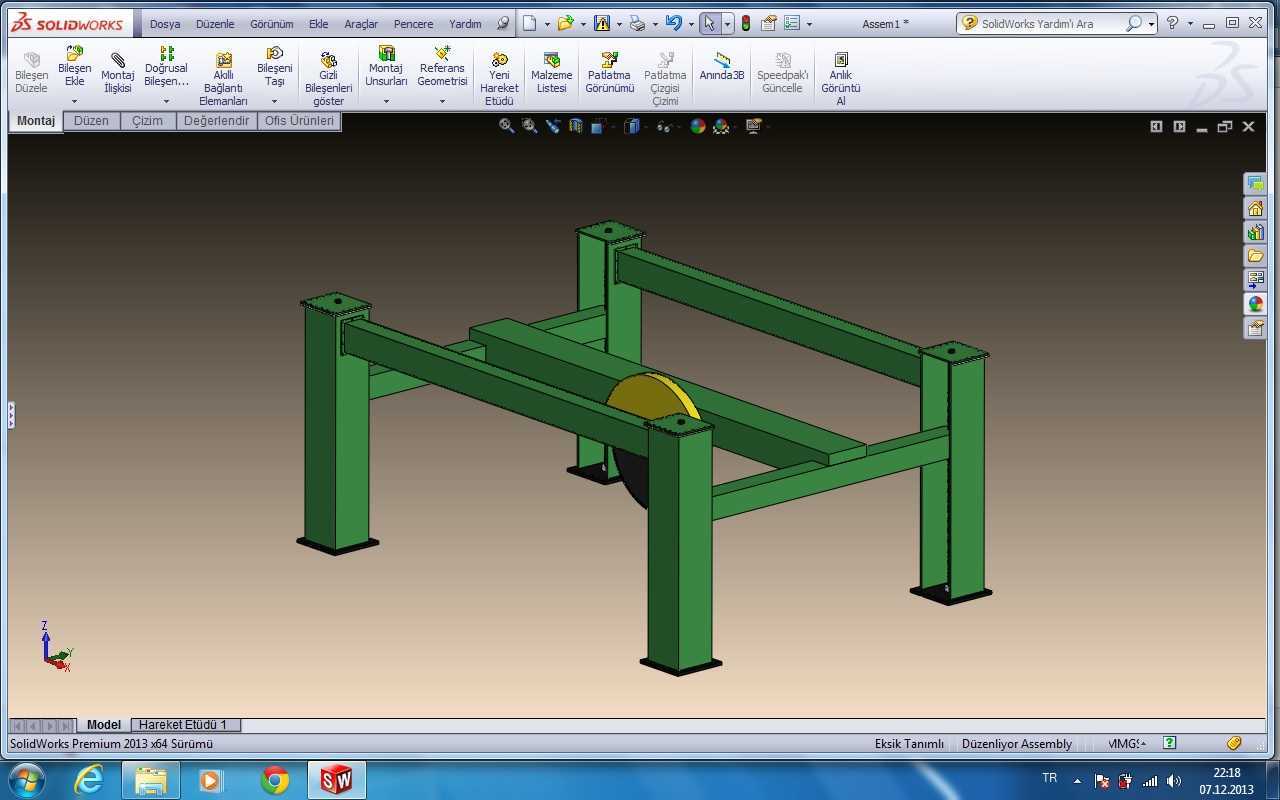

　　在建筑施工现场的二次结构作业环节，砌块切割是加气块、混凝土空心砖等建材预处理的核心工序，这类设备的机架刚性直接决定切割面的平面度与作业过程的稳定性，本次呈现的框架式结构正是针对现场作业的高频移动、持续冲击载荷场景做的定向优化。不同于固定式工厂切割设备的厚重铸铁机身，该机架采用矩形钢管拼焊的对称门架结构，四根竖向方管作为主承重立柱，上下两层横向矩形管形成闭合的受力框架，四个角位的连接块做了加厚处理并预留螺栓过孔，既可以在装配阶段调整上下横梁的平行度，也能在长期使用后抵消焊接应力带来的形变，避免切割导轨跑偏导致的砌块崩边、尺寸超差问题。

　　从实际作业的安装边界来看，该机架的横向跨度适配常规600mm长度的标准加气砌块，竖向预留的作业空间可以容纳最大200mm厚度的砌块进给，中间位置的横梁预留了切割执行机构的安装位，不管是加装金刚石锯片的电动切割头，还是手动压切的裁切组件，都可以通过横梁上的T型槽或者预留螺栓孔实现快速固定，不需要额外做转接支架。机架底部的四个安装脚预留了膨胀螺栓固定孔，也可以加装脚轮实现作业面的灵活转移，适配不同楼层施工现场的频繁转场需求，不需要拆解设备就能通过施工电梯完成转运。

　　设计过程中优先考虑了现场作业的维护便利性，所有的连接位置都没有采用不可拆卸的满焊结构，角位的连接块通过螺栓与横竖梁固定，当某一根梁因为长期受冲击出现形变时，可以单独拆卸更换，不需要整体报废机架。框架的对称结构设计也让整体重心落在机架几何中心位置，即使切割过程中施加侧向进给力，也不会出现机身倾翻的风险，不需要额外加装配重块，有效控制了设备整体重量。中间横梁的位置做了局部加厚处理，因为切割作业时的主要反作用力都会传递到这根梁上，加厚设计可以避免长期受力出现下挠形变，保证切割头的进给轨迹始终保持垂直，切出的砌块端面垂直度满足砌筑要求，减少后续抹灰阶段的找平工作量。

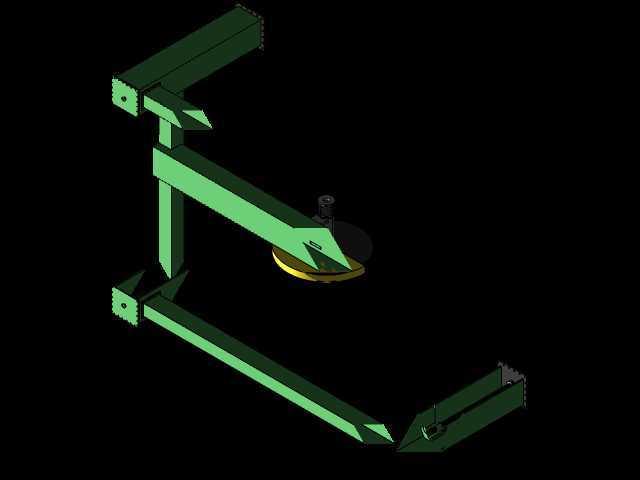

　　从结构受力的角度分析，该框架形成了两个闭合的矩形受力回路，切割作业产生的垂直方向冲击力会通过中间横梁传递到两侧竖向立柱，再分散到底部的安装基础上，横向进给力则会通过上下两层横梁形成的力偶抵消，不会让单个立柱承受过大的单侧弯矩。四个角位的连接块设计成带凸台的结构，装配时凸台可以嵌入钢管的内孔，实现定位辅助，降低装配时的对齐难度，也能提升连接位置的抗剪切能力，即使承受反复的冲击载荷，连接螺栓也不会出现剪切断裂的问题。机架表面预留的安装孔位全部做了沉头处理，螺栓安装后不会突出机架表面，避免作业过程中剐蹭操作人员的衣物或者砌块，也不会在转运过程中因为碰撞导致螺栓变形无法拆卸。

　　针对施工现场多粉尘、高湿度的作业环境，该机架的钢管端部都做了封堵设计，避免施工过程中的砂浆、积水进入钢管内部造成锈蚀，延长设备的整体使用寿命。框架的内侧没有多余的突出结构，砌块进给过程中不会出现卡料的问题，切割产生的碎渣可以直接从机架底部的空隙落到地面，方便作业后清理，不需要在机架上额外设计排屑槽，简化了整体结构。这种框架式结构的加工难度低，普通的焊接加工门店就可以完成制作，不需要大型的铸造或者机加工设备，也方便施工单位根据自身的作业需求调整尺寸参数，比如针对特殊规格的砌块加大横向跨度，或者调整竖向空间容纳更大的切割行程，结构的拓展性较强。
