农用秸秆捆切研磨一体化处理设备

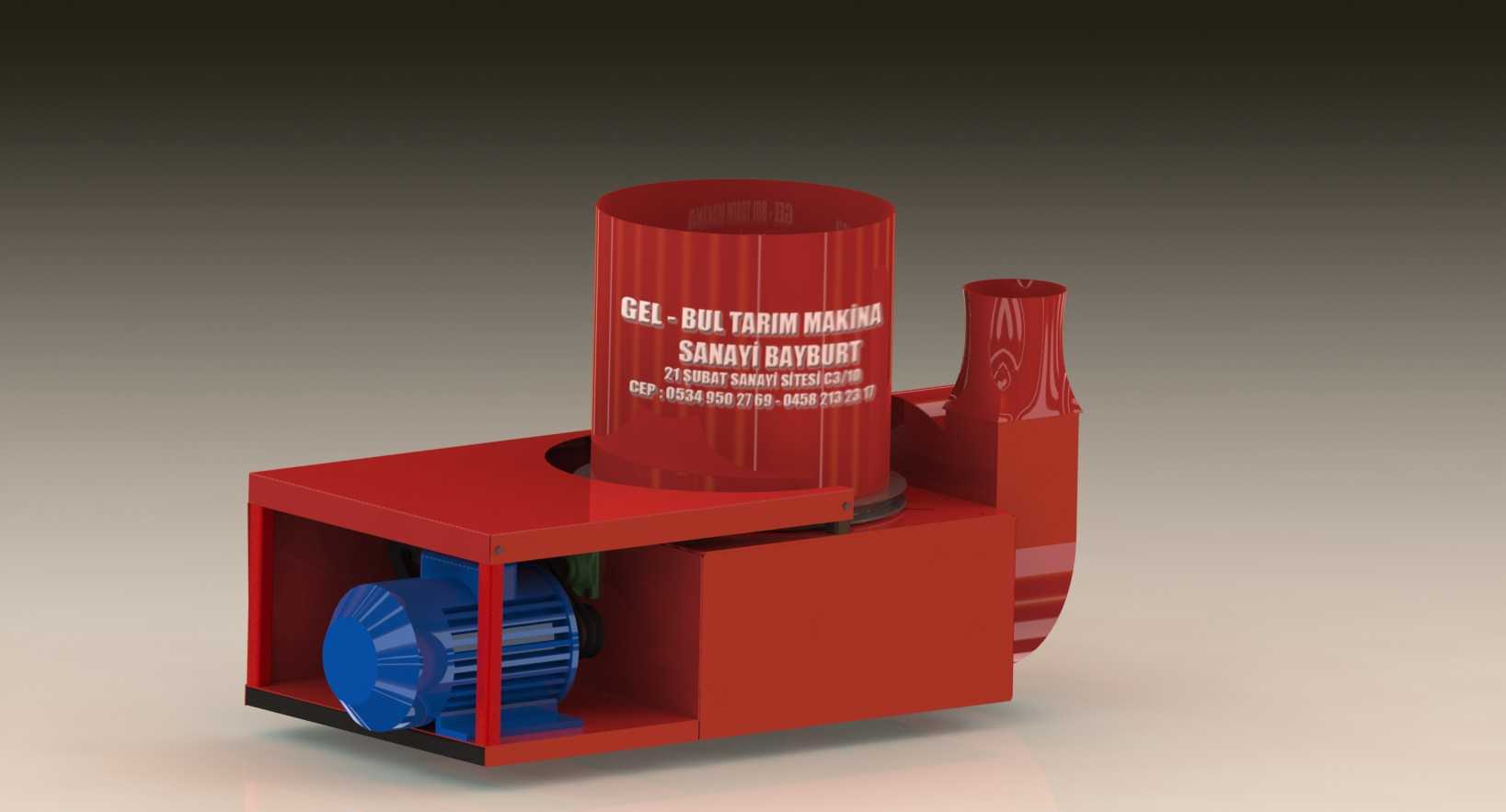

　　这款设备主要面向农牧养殖、生物质原料预处理场景设计，可直接对成捆的干鲜秸秆、牧草、藤蔓类农业废弃物进行连续化处理，无需提前拆捆或预切段，解决了传统散料处理设备进料前需人工拆捆、切段的工序冗余问题，在中小型养殖场、村级秸秆处理点、生物质燃料加工点的作业场景中，能有效降低人工预处理的劳动强度，减少物料转运环节的损耗。设备整体采用立式进料+卧式驱动的布局结构，顶部的圆柱形进料腔可直接承接整捆物料，进料腔内壁设置有导向凸筋，能避免成捆物料在腔体内打滑空转，保证物料持续向下方切割工位进给。切割工位采用多组动刀与定刀配合的剪切结构，动刀沿刀盘径向呈错位排布，可对成捆物料进行逐层撕扯剪切，将整捆物料拆解为长度均匀的短段，

　　剪切后的物料直接落入下方的研磨腔，研磨腔内部的锤片与筛网配合，可根据出料需求更换不同孔径的筛网，将短段物料研磨至符合要求的粒度，处理后的物料可直接作为畜禽粗饲料、生物质压块原料、有机肥基料使用，无需额外配置二次粉碎设备。驱动单元采用卧式安装的异步电机，电机输出轴通过直联方式与刀盘、研磨转子连接，省去了皮带传动的张紧结构与传动损耗，电机外壳自带散热筋结构，可适配长时间连续作业的散热需求，电机安装位设置在设备主机架的侧下方腔体内部，腔体侧面开设通风口，既可以避免作业过程中物料碎屑飞溅到电机外壳影响散热，也能减少作业过程中电机产生的噪音向外传递。主机架采用型材焊接的箱式结构，切割腔、研磨腔、电机安装位集成在同一机架上，

　　设备底部设置有平整的安装法兰面，可直接通过膨胀螺栓固定在硬化地面上，也可配套安装在移动拖车上做成移动式处理站，适配不同场地的转场作业需求。侧向设置的倾斜出料口可直接对接集料袋、输送绞龙或者风送管道，无需额外配置出料转接机构，出料口的倾斜角度经过校核，可保证研磨后的物料在自重作用下顺畅排出，避免物料在出料口堆积堵塞。设备的所有腔体拼接面均设置有密封胶条，可避免作业过程中粉尘从拼接缝隙溢出，进料腔顶部设置有可翻转的防护盖板，盖板上设置有安全联锁触点，盖板打开时设备自动断电，避免作业过程中人员误触内部旋转部件造成安全事故。从建模细节来看，这款模型还原了设备的所有外部安装接口与腔体壁厚参数，刀盘与转子的装配位置、

　　电机与腔体的避让间隙都按照实际装配公差进行了还原，可直接用于设备的布局规划、安装基础设计、配套输送设备的对接校核，也可作为同类农用处理设备的结构设计参考，建模过程中对焊接机架的型材拼接位置、检修门的合页安装位、紧固件的排布都做了细节还原，没有省略实际生产中需要用到的安装结构，避免了概念模型无法落地参考的问题。设备的整体外形尺寸适配常规农村配电设施的供电能力，整机功率匹配民用三相电接入标准，无需额外配置专用变压器，适合小规模生产场景的使用需求，设备的检修门设置在机架正面，打开后可直接更换动刀、定刀与筛网，日常维护无需完全拆解设备，可有效降低日常维护的时间成本。
