多槽带轮式传动连接构件三维结构

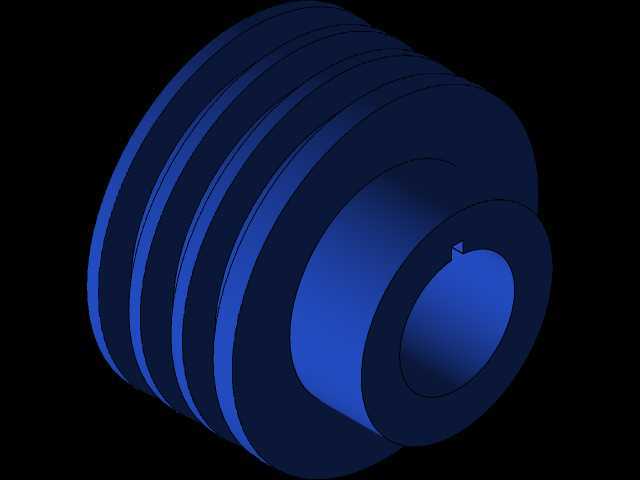

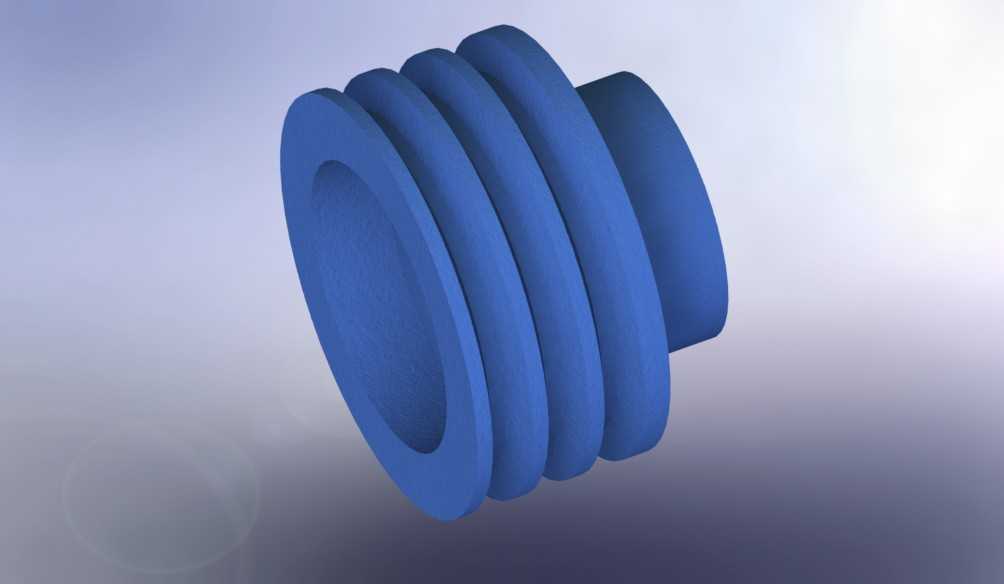

　　该轮体构件属于带传动系统的核心配套零件，日常应用场景覆盖轻工输送设备、小型动力传输机组、农用作业机具的动力传递环节，主要作用是通过轮体表面的多道环形槽匹配对应规格的传动带，将动力输入端的扭矩平稳传递至从动端，相比平带轮结构，多槽设计可大幅提升传动带与轮面的接触摩擦力，降低传动过程中的打滑概率，同时能适配多根三角带并行传动的布局，满足中小功率场景下的动力传输需求。从结构设计逻辑来看，轮体采用一端大直径挡边、一端同轴凸台的布局，多道等距分布的环形槽位于轮身中段，槽型截面匹配标准三角带的楔角尺寸，槽与槽之间的凸起筋条做了等厚设计，既保证每根传动带的受力均匀，也避免槽壁过薄导致长期受力后出现形变。轮体中心为贯通式空心轴孔，用于穿装固定转轴，

　　轴孔内壁可根据装配需求加工键槽，实现与转轴的周向固定，避免传动过程中轮体与转轴出现相对转动；端部的同轴凸台可用于安装轴承或贴合机架定位面，确定轮体在传动系统中的轴向安装位置，另一端的大直径挡边直径略大于槽底所在圆周直径，可在传动带出现小幅轴向窜动时起到限位作用，防止传动带从轮槽内脱出。在安装边界控制上，轮体的总轴向长度需匹配传动舱内的预留安装空间，凸台段的外径与对应安装位的轴承内圈或机架开孔尺寸适配，保证装配后轮体的径向跳动量控制在允许范围内，避免高速转动时出现过大振动；轮槽的槽距公差需严格控制，保证多根传动带安装后处于同一回转平面，防止单根带受力过载出现过早磨损。实际选型应用时，需根据传递功率大小、传动比要求、

　　中心距尺寸确定轮体的有效直径与槽数，槽深尺寸需保证传动带嵌入后带面高出轮槽顶面合适距离，既不能嵌入过深导致带底与槽底摩擦，也不能嵌入过浅导致接触面积不足降低传动效率。轮体的材质选择可根据使用场景调整，常规工况下采用铸铁材质可满足强度与减震需求，轻载高速场景下可采用工程塑料或铝合金材质降低自身转动惯量，减少动力启动阶段的能耗。建模过程中需重点保证各环形槽的同轴度，以及槽壁表面的粗糙度要求，避免因槽型加工误差导致传动带出现偏磨，同时轴孔与外圆的同轴度公差需控制在合理范围，保证轮体转动时的动平衡性能，尤其是在转速较高的传动场景下，动平衡不达标会引发整个传动系统的振动，缩短轴承与传动带的使用寿命。该类槽轮结构在日常设备维护中也较为常见，

　　当轮槽磨损量超过允许值时需及时更换，否则会导致传动效率下降、传动带磨损加快，严重时甚至会出现传动带断裂引发设备故障，因此建模时还原的结构细节可直接用于备件加工的参考，也可用于传动系统的装配模拟，验证轮体与周边机架、护罩、张紧机构的空间干涉情况，提前排查装配阶段可能出现的空间匹配问题。
