移动式500公斤级秸秆碎料研磨设备

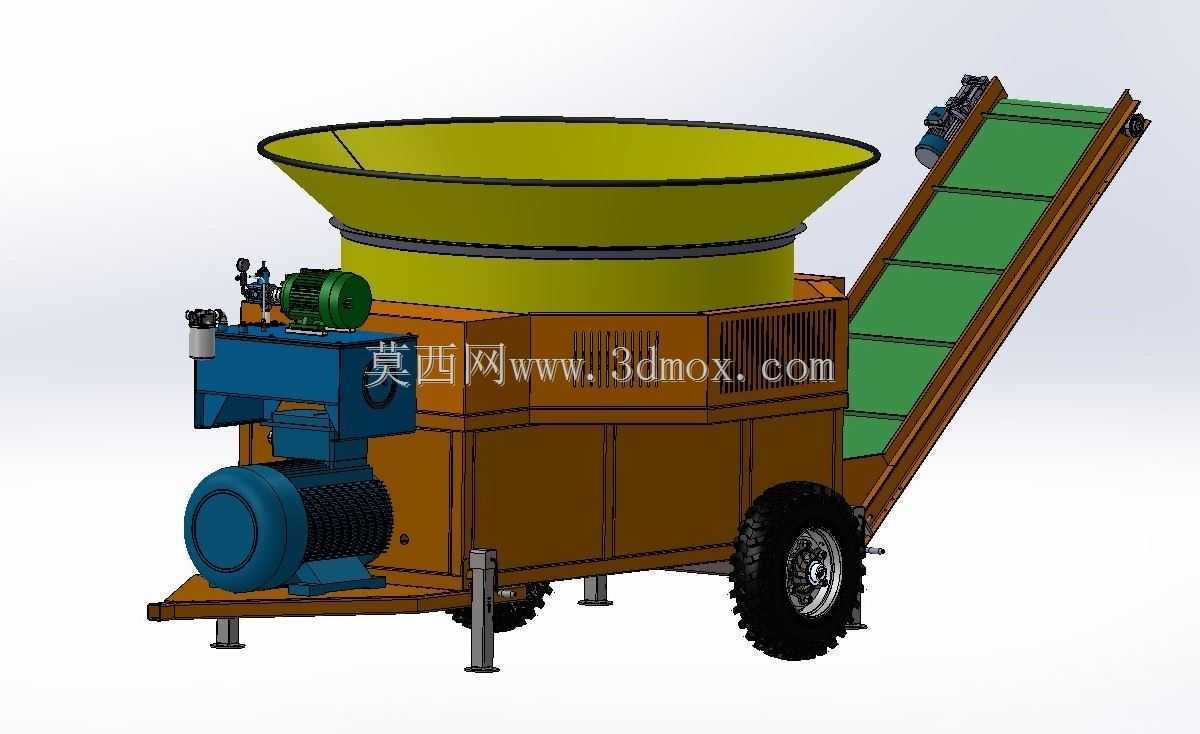

　　这款设备的三维结构设计，核心瞄准县域生物质能源站点、中小型沼气工程的原料预处理环节，解决传统固定式粉碎设备转场难、进料适配性差的痛点。从结构布局来看，设备采用轮式移动底盘搭配可伸缩支腿的组合，转场时依靠牵引结构即可在乡村非硬化路面通行，到位后支腿伸出撑住地面，抵消粉碎作业时的振动，避免整机移位。上部的大口径敞口进料斗采用上宽下窄的锥台结构，斗体内径足够容纳成捆的秸秆、枝桠材，不需要人工提前拆捆散料，进料斗下部衔接粉碎腔，腔体内布置锤片式研磨结构，针对农业废弃物纤维长、韧性强的特点，锤片排布采用交错错位设计，避免长纤维缠绕转轴，同时保证出料粒度满足沼气发酵、生物质压块的粒径要求。设备侧面集成倾斜式皮带输送结构，输送架角度固定在32度，

　　刚好匹配粉碎腔出料口高度与后续接料设备的进料高度差，皮带表面做防滑横纹处理，粉碎后的物料直接落在皮带上，自动输送至料堆或者下一工序设备，不需要人工接料转运，减少作业现场的人力投入。动力单元采用电机直连粉碎转子的传动结构，减少皮带传动的功率损耗，电机外侧加装散热护罩，避免粉碎过程中溅出的碎屑堆积在电机散热片上影响散热，同时护罩做快拆结构，日常维护时不需要拆解过多部件即可清理散热通道。从安装边界来看，设备整机长度包含伸出的输送架约4.2米，宽度约1.8米，进料斗顶部高度约2.3米，作业时需要预留输送架侧面1米的操作空间，支腿展开后整机接地面积约3.2平方米，对场地地面的承载力要求不高，普通硬化场地甚至压实的素土地面都可以满足安装要求。

　　设计过程中特意优化了整机重心位置，将重量较大的电机、粉碎腔布置在底盘靠近轮轴的位置，进料斗和输送架的重量通过底盘框架均匀传递到支腿和车轮，避免移动时出现头重脚轻的翘头问题。设备的出料粒度可以通过更换粉碎腔底部的筛网来调整，适配不同下游工艺的需求：如果是用于沼气发酵，就更换孔径15毫米的筛网，保证出料粒径足够小，缩短发酵周期；如果是用于生物质燃料压块，就更换孔径30毫米的筛网，减少过度粉碎带来的能耗浪费。进料斗边缘做加厚卷边处理，避免装载机上料时料斗边缘被料斗碰撞变形，卷边内部可以加装耐磨衬板，长期使用磨损后只需要更换衬板即可，不需要整体更换进料斗。输送架的侧边设置有急停拉绳，沿着输送架长度方向布置，

　　作业过程中如果输送段出现卡料或者人员误靠近，拉动拉绳即可切断整机电源，避免安全事故。设备的电气控制箱布置在机身侧面操作位，高度距离地面1.2米，刚好符合成年人站立操作的视线高度，控制箱上的按钮做防水防尘处理，适配户外露天作业的复杂环境。考虑到乡村作业场景的维修便利性，设备上的所有轴承座都采用标准通用型号，易损的锤片、筛网都做快装结构，不需要专用工具即可完成更换，降低设备的使用维护门槛。整机的焊接结构都做去应力处理，避免长期振动作业出现焊缝开裂的问题，底盘框架采用矩形钢管焊接而成，钢管壁厚足够承受整机满负荷作业时的交变载荷，车轮选用农用拖车通用的充气轮胎，既可以缓冲转场时的路面颠簸，也方便在当地采购替换配件。
