带斜切面定位孔的金属旋钮结构设计

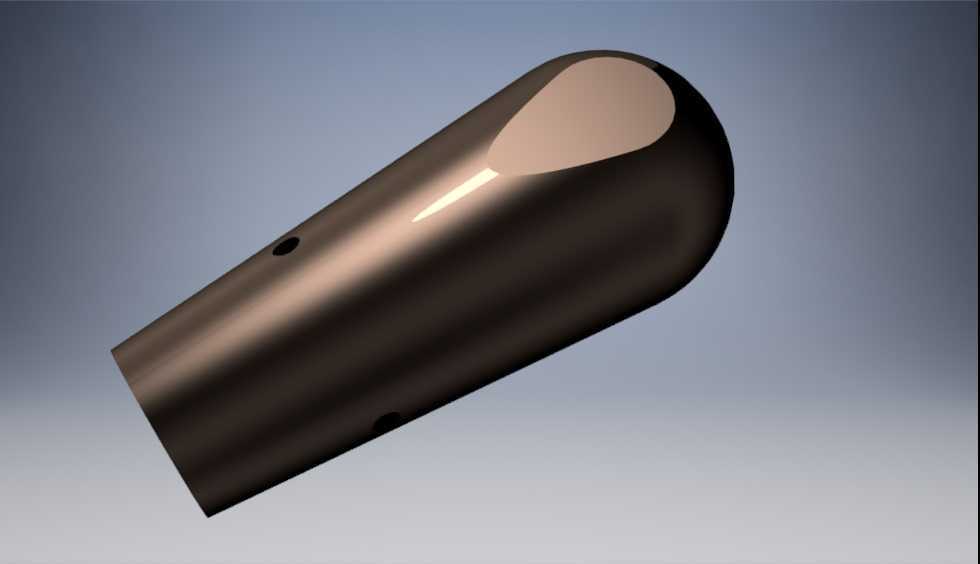

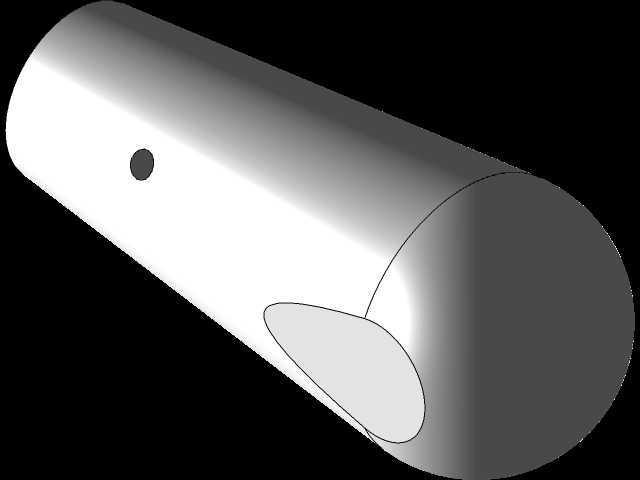

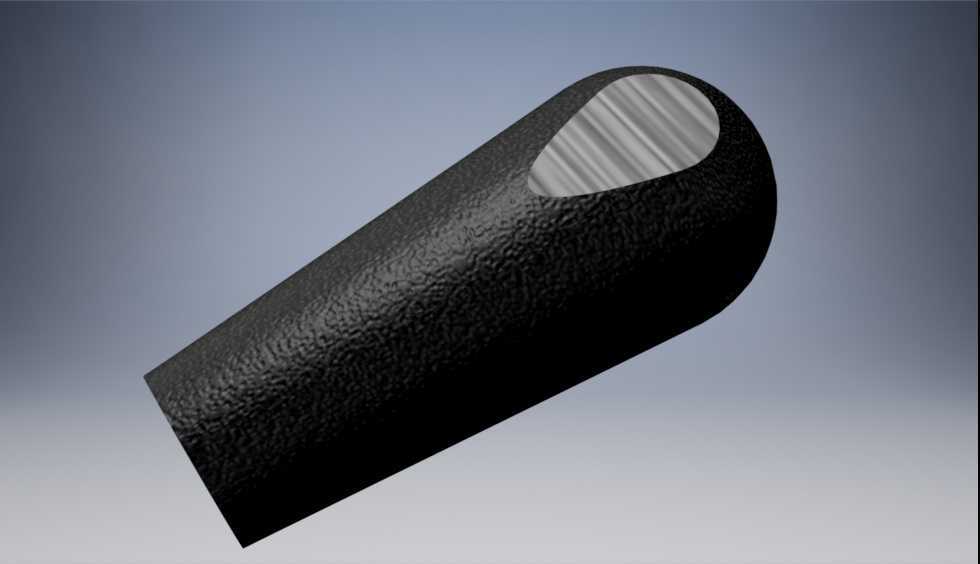

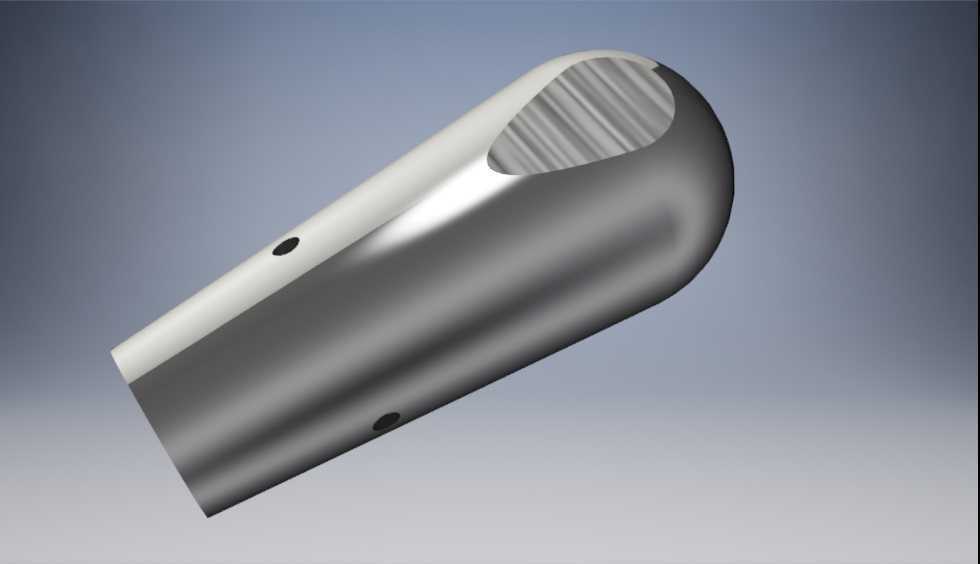

　　这类带周向防滑齿纹的金属旋钮，多应用在中小型工业设备的操作面板、试验台架调节端、手动工装夹具的锁紧调节位，替代传统塑料旋钮应对有油污、频繁触碰、需要一定锁紧力矩的操作场景，相比塑料旋钮抗磕碰、耐溶剂擦拭，长期使用不会出现齿纹磨平打滑的问题。从结构上看，主体采用回转体基础构型，下端为等径直柄段，用于插入设备面板的安装孔内，直柄上预留的两个径向通孔，分别用于穿装紧定螺钉和定位销，紧定螺钉孔用于将旋钮和内部调节轴做周向与轴向固定，避免旋钮转动时和调节轴出现相对滑转，定位销孔则用于和调节轴上的销位配合，消除装配间隙带来的调节空程，保证转动旋钮时调节动作的同步性。上端的斜切面设计并非单纯的造型处理，

　　斜切面的角度经过匹配操作时的手指施力方向优化，当操作人员站在设备正前方转动旋钮时，斜切面刚好和指腹的贴合角度匹配，减少长时间调节时的手指压痕，同时斜切面做了平整的铣削加工，可作为旋钮零位的标记基准面，安装时将该面对准面板上的零位刻度线，就能快速完成旋钮初始位置校准，不需要反复转动对位。周向的齿纹采用等距渐开线齿形，齿高控制在1.2mm左右，齿顶做了小圆角钝化处理，既保证手指转动时的摩擦力足够，不会因为手上沾有切削液或油污出现打滑，又避免齿顶过于尖锐划伤操作人员手部。整个零件的加工工序遵循回转类零件的常规工艺路线，先通过车削完成外圆、内孔、端面的基础加工，保证直柄段的外径公差在h7范围内，和面板安装孔的配合间隙控制在0.02-0.

　　05mm之间，既不会因为间隙过大出现旋钮晃动，也不会因为间隙过小导致装配卡滞。之后在铣削工序完成上端斜切面、径向两个通孔以及周向齿纹的加工，齿纹的分度误差控制在0.03mm以内，保证每转动一个齿位对应的调节量一致，不会出现齿距不均导致的调节量偏差。最后通过表面抛光处理去除加工刀痕，提升表面光洁度，减少油污在零件表面的附着，日常清洁时只需用干布擦拭即可去除表面污渍。在安装边界上，直柄段的插入深度根据常规面板厚度设计，适配1.5-5mm厚度的金属或非金属面板，安装时从面板正面插入直柄，背面可加装薄型锁紧螺母辅助固定，对于需要频繁拆卸的场景，也可直接通过紧定螺钉固定在调节轴上，不需要额外加装螺母，减少面板背面的安装空间占用。

　　这类旋钮的调节力矩范围适配直径6-12mm的金属调节轴，可传递的最大锁紧力矩不超过8N·m，满足常规的流量调节、档位切换、夹具锁紧等手动操作需求，不会因为力矩过大导致内部调节轴变形，也不会因为力矩不足出现锁不紧的问题。在建模过程中，回转体基础特征优先通过旋转命令生成，保证整体同轴度符合加工要求，周向齿纹采用阵列特征完成，单个齿形绘制后做圆周阵列，保证齿距的均匀性，斜切面和径向孔特征通过拉伸切除完成，所有孔位的边缘都做了0.2mm的倒角处理，去除加工毛刺，避免装配时割伤安装人员的手部，也减少应力集中导致的孔位开裂风险。
