铝散热器用坦克式出水管结构设计

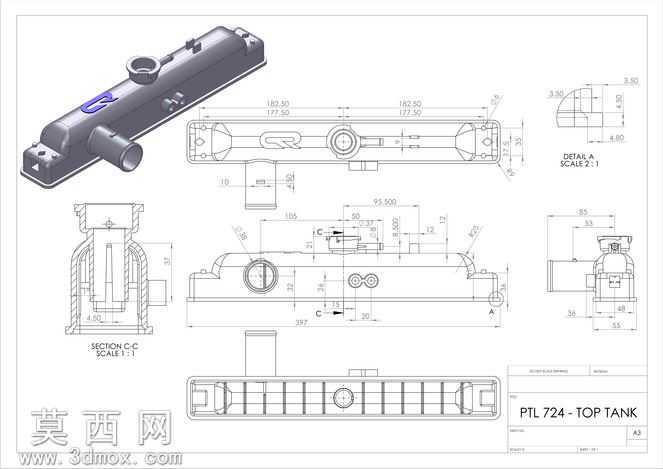

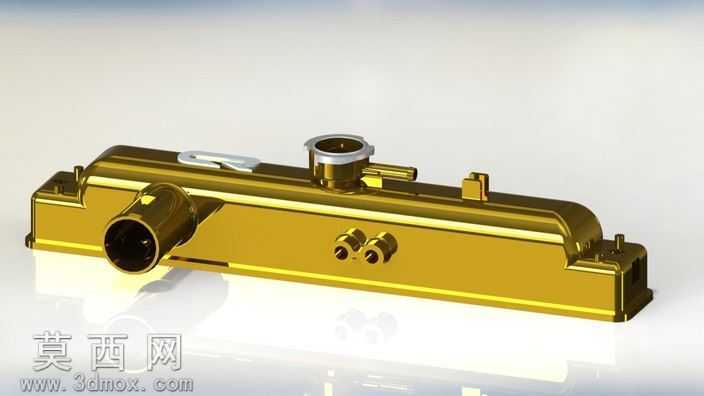

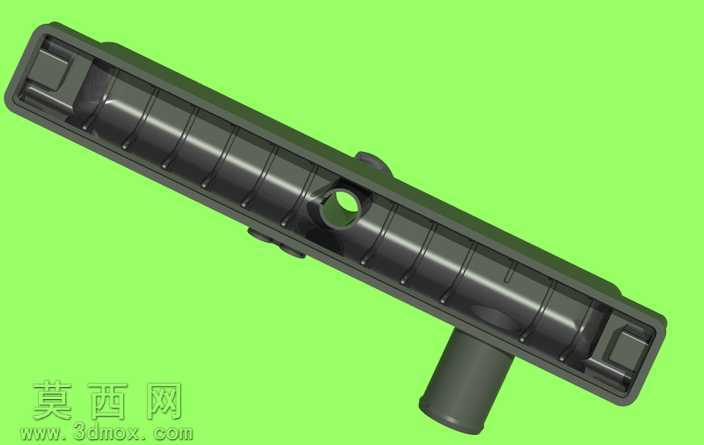

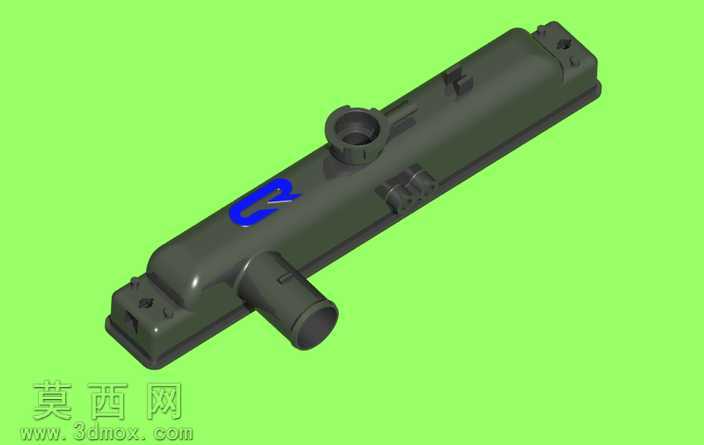

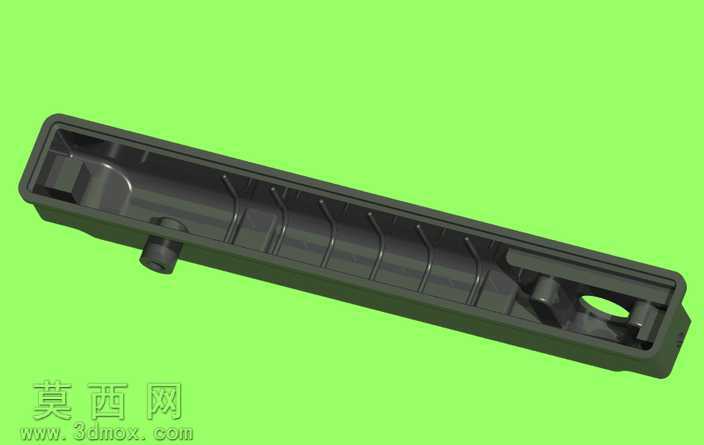

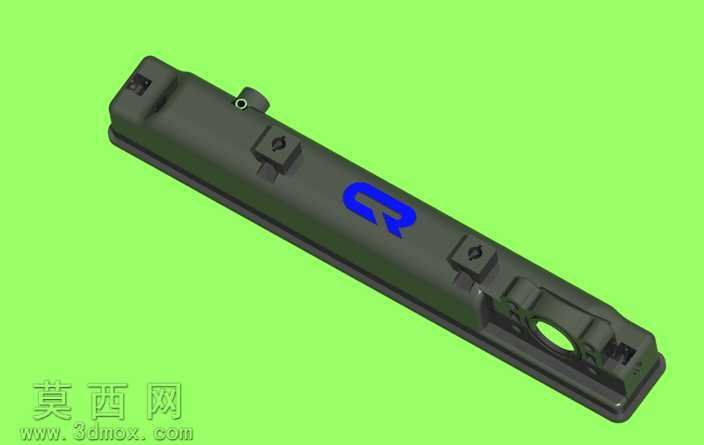

本作品为适配铝制散热器的坦克式出水管三维设计，建模阶段依托参数化三维设计软件完成全流程构建，首先基于散热器的管路对接需求、冷却液通流性能要求确定整体外形基准，参考坦克车体的长条形规整布局规划管体走向，在保证内部通流截面满足流量要求的前提下，优化管体外部的安装定位结构。建模过程中先绘制管体的中心走向草图，通过凸台拉伸构建主体基础轮廓，针对管体上的进水对接端口、出水对接端口、安装固定凸耳、密封配合面等特征，采用切除拉伸、圆角过渡、拔模处理等命令逐步细化，严格对照工程图标注的尺寸公差要求，管控各配合面的形位精度，保证后续装配时能够与散热器主体、外接管路实现精准对接。材质配置上针对铝制配件的应用场景，为模型赋予6061铝合金的材质属性，调整材质的漫反射、粗糙度、金属度参数，渲染阶段采用工作室光照环境，多角度呈现管体的外观质感与结构细节，同时搭配半透明剖面展示效果，清晰呈现内部流道的走向与截面变化，直观体现冷却液在管内的通流路径。结构设计上充分考虑铝散热器的工作工况，在管体的转角位置设置合理的圆角过渡，避免应力集中导致的管路开裂风险，安装凸耳位置设计加强筋结构提升连接强度，管体端口位置预留密封件安装槽位，保证管路连接后的密封性能，防止冷却液渗漏。设计思路围绕散热器的散热效率与管路可靠性展开，坦克式的长条形布局能够在有限的安装空间内延长冷却液的流出路径，辅助提升散热末端的温度均衡性，规整的外部造型也便于生产阶段的压铸成型与后期装配定位，整体模型完整还原了产品的所有结构细节，包含各视角的工程视图标注，可直接用于生产加工的参考、装配模拟验证以及产品结构优化迭代。
