全封闭活塞式冰箱制冷压缩机结构

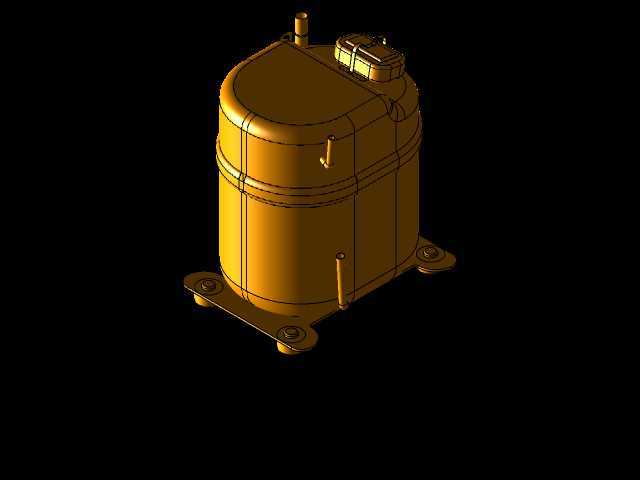

　　这款全封闭活塞式制冷压缩机，是小型蒸气压缩制冷循环的核心动力部件，目前广泛应用在容积200L级别的家用冷藏冷冻冰箱、小型商用冷藏展示柜、桌面级低温试验箱这类对安装空间、运行噪音有严格限制的制冷场景中。从结构设计逻辑来看，整机采用上下扣合的冲压焊接钢制密封壳体，将电机组件、曲柄连杆活塞运动机构、阀组总成全部封闭在壳体内部，一方面可以彻底杜绝制冷剂与冷冻油的泄漏风险，另一方面壳体本身可以作为低压冷媒的储液缓冲腔，让从蒸发器回流的低温低压气态冷媒先在壳体内完成气液分离，避免液态冷媒直接进入气缸造成液击损坏运动部件，同时密封壳体也能阻隔内部运动部件产生的机械噪音向外传递，适配家用场景的低噪要求。

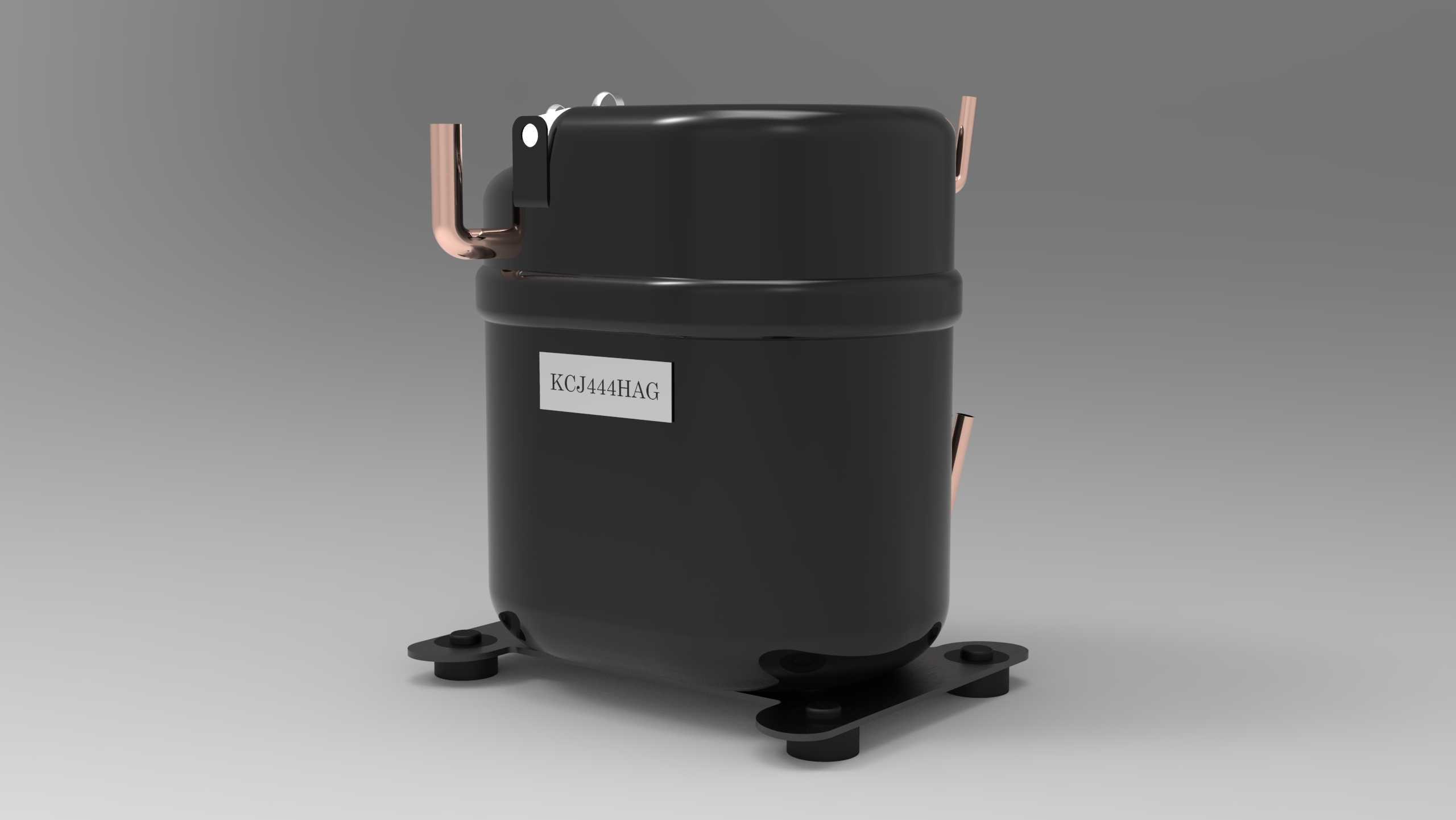

　　在气路接口设计上，壳体侧面伸出的两根紫铜管路分别对应低压回气与高压排气接口，其中管径稍粗的为低压回气端，直接连通壳体内部腔室，承接蒸发器回来的低温低压冷媒；管径稍细的为高压排气端，直接连通气缸排气阀组输出端，将压缩后的高温高压气态冷媒输送至冷凝器侧，紫铜材质的管路预留了足够的装配长度，方便生产装配时根据冰箱内部管路走向进行弯折调整，同时紫铜优异的焊接性能也能保证与系统管路连接的密封性与结构强度。壳体底部的安装脚座采用一体冲压成型的结构，每个脚座上预留了螺栓安装孔，同时配套了橡胶减震垫，安装时通过螺栓将压缩机固定在冰箱底部的安装钣金上，橡胶减震垫可以有效隔绝压缩机运行时的振动向冰箱箱体传递，避免运行时产生共振噪音。

　　从内部功能实现来看，曲轴下端直接与电机转子过盈配合，电机通电后带动曲轴旋转，通过连杆将旋转运动转化为活塞的往复直线运动，配合吸气阀片与排气阀片的有序开闭，完成冷媒的吸气、压缩、排气、膨胀四个工作循环，将蒸发器端的低温低压气态冷媒压缩为高温高压气态冷媒，为整个制冷循环提供动力来源。壳体侧面的标识区域清晰标注了产品型号，方便生产装配与售后维修时的型号识别与配件匹配。设计过程中充分考虑了小型制冷设备的安装边界，整机整体高度控制在220mm左右，底座安装孔的中心距按照家用冰箱通用安装尺寸设计，不需要额外调整安装位即可直接适配多数同制冷量规格的冰箱产品，壳体外表面采用黑色电泳涂装处理，既可以提升壳体的防锈耐腐蚀能力，也能在长期使用过程中避免壳体表面积攒污渍后难以清理。

　　在实际选型匹配过程中，这类压缩机的制冷量需要与蒸发器、冷凝器的换热能力做精准匹配，若压缩机选型过大，会导致蒸发器换热能力不足，吸气过热度太低，长期运行容易引发液击故障；若选型过小，则会导致制冷系统降温速度达不到设计要求，压缩机长期高负荷运行缩短使用寿命。这款结构的压缩机因为采用全封闭设计，出厂前已经完成了内部组件的精密装配与密封性测试，现场安装时只需要完成气路管路焊接、电气线路连接、抽真空加注冷媒即可投入使用，不需要额外对内部运动部件做调整，大幅降低了制冷设备生产端的装配难度。同时壳体上预留的接线端位置做了密封绝缘处理，避免制冷系统运行时产生的冷凝水接触接线端子引发电气故障，整体结构紧凑，运动部件全部内置，日常使用过程中不需要对内部做额外维护，只需要保证安装脚座的固定螺栓无松动、散热区域无遮挡即可长期稳定运行。
