氟利昂制冷压缩机结构三维数模

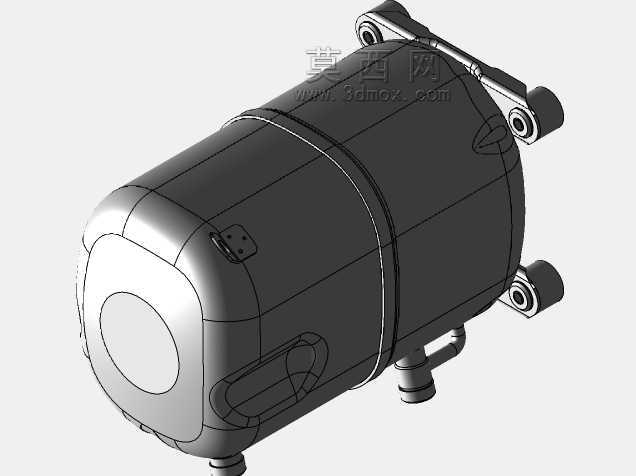

　　这款氟利昂压缩机的三维建模过程中，首先要明确其核心应用场景集中在商用冷柜、中小型冷库、分体式空调机组这类蒸汽压缩式制冷系统中，作为整个制冷循环的动力核心，它承担着吸入低温低压氟利昂过热蒸气、通过气缸容积变化压缩蒸气至高温高压状态、再将压缩后的工质输送至冷凝器完成换热的核心作用，是制冷回路中唯一实现能量输入的运动部件。建模时首先梳理了整机的安装边界：整机采用卧式筒形壳体结构，三个带衬套的安装支脚呈三角分布在壳体侧部，支脚安装孔的中心距、孔径公差都按照常规制冷机组的安装机架标准做了匹配预留，安装时可通过橡胶减震垫固定在机组底座上，避免运行时的振动传递到管路系统。壳体的外形采用了冲压焊接结构的曲面过渡设计，

　　端盖与主壳体的环焊位置做了止口定位的结构还原，接线盒位置设置在壳体侧上方，避开了管路连接的操作空间，同时预留了足够的接线端子安装与走线空间，吸排气接口分别设置在壳体下部与端盖侧部，接口的管径尺寸匹配常规制冷系统的铜管焊接规格，建模时还原了接口处的倒角结构，方便实际装配时的管路插接定位。从功能特性来看，这款全封闭结构的氟利昂压缩机将电机与压缩机芯完全封闭在钢制壳体内，避免了氟利昂工质的泄漏风险，壳体外部的吊耳结构还原了实际生产中的整机吊装需求，三个支脚的位置经过重心校核，确保安装后整机的重心落在三个安装点的支撑三角形中心区域，减少运行时的偏载振动。建模过程中对壳体表面的冲压标识凹槽、工艺凸台都做了细节还原，

　　这些结构在实际生产中是壳体冲压成型时的定位基准与标识压制位置，虽然不直接参与功能实现，但会影响整机的外观一致性与装配定位精度。在结构设计思路上，这类小型氟利昂压缩机通常采用往复活塞式或者旋转式的压缩结构，外壳作为承压部件需要承受制冷系统高压侧的工作压力，因此建模时壳体的壁厚按照常规3-4mm的冷轧钢板厚度做了等厚处理，端盖的圆弧过渡采用了大圆角设计，降低承压时的应力集中系数。安装支脚与壳体的连接位置做了加强筋的结构还原，避免长期运行振动导致支脚焊缝开裂，吸排气接口的位置设计充分考虑了制冷系统的管路走向，避免管路出现过小的弯折半径导致氟利昂流动阻力增大。实际选型应用中，这类压缩机的安装空间需要预留出接线、管路焊接、检修操作的余量，

　　壳体与周边冷凝器、蒸发器部件的间距要满足散热要求，避免壳体温度过高导致电机散热不良，建模时还原的整机外形轮廓可以直接用于制冷机组的布局干涉检查，提前验证管路走向、安装位置是否存在冲突，也可以用于机组的外壳防护结构设计，匹配对应的隔音棉安装空间、通风口位置。对于结构设计从业者来说，这个数模完整还原了全封闭氟利昂压缩机的外部安装接口、外形轮廓与细节结构，能够直接导入制冷机组的总装配中完成布局设计，不需要再对整机外形进行二次测绘建模，安装孔位、接口位置的精度可以满足初步方案设计与干涉检查的需求，在做制冷设备的结构开发时，能够大幅减少前期测绘的工作量，直接基于这个模型完成机架设计、管路布局、防护外壳设计等工作，同时模型的曲面细节也可以用于产品宣传的渲染素材制作，还原真实的产品外观质感。
