方形外框轴流散热风机结构设计

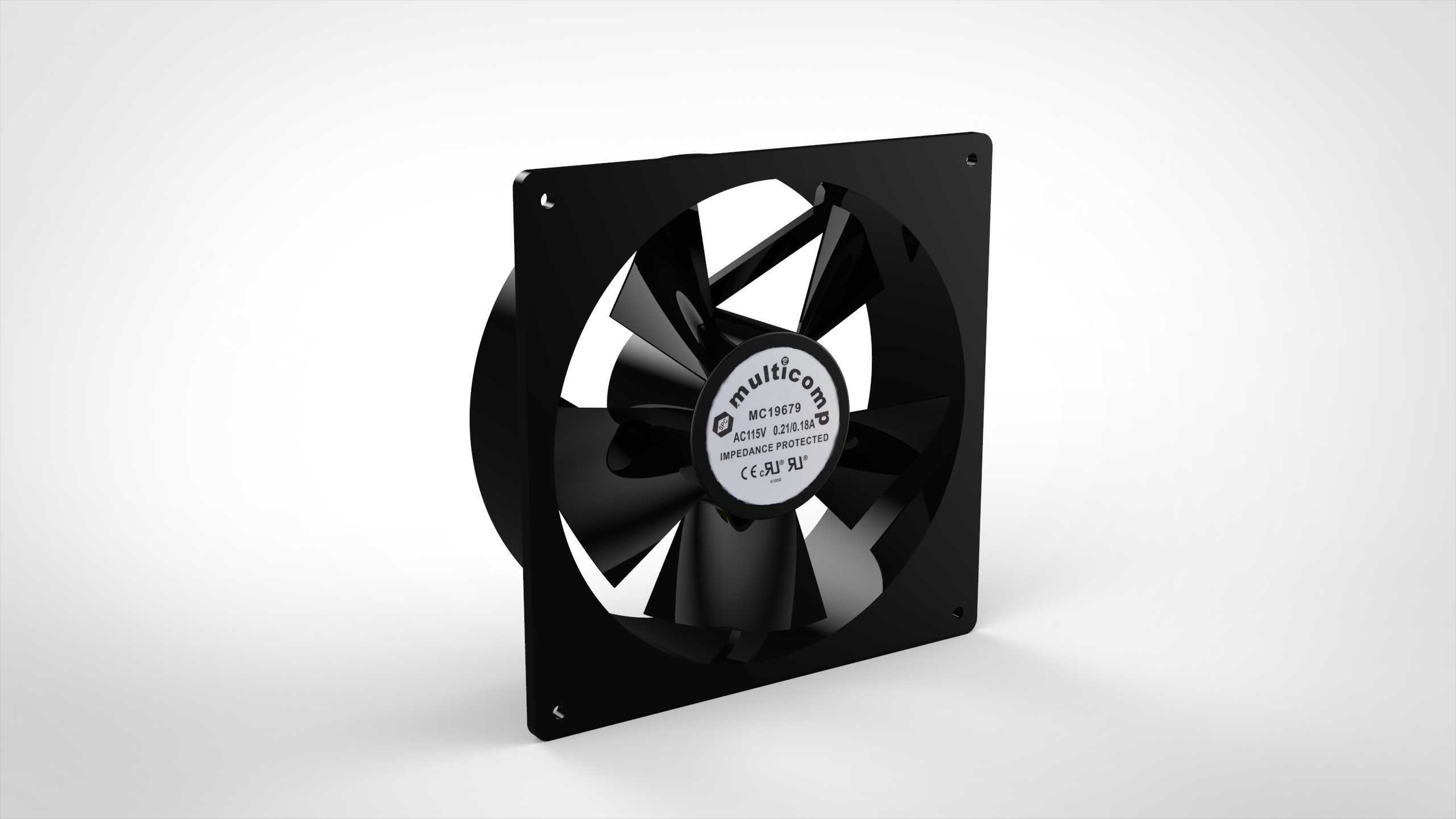

　　在工业电控柜、服务器机柜、大功率变频设备、商用制冷机组的散热系统选型中，轴流风机是应用占比最高的风冷部件，这类风机依靠叶轮旋转时叶片的翼型截面推动空气沿轴向流动，相比离心风机风阻更低、通流截面更大，适合在有限安装空间内实现大流量空气交换，快速带走设备运行过程中功率器件产生的积热，避免核心元件因长期超温出现性能衰减、寿命缩短甚至热击穿故障。这款方形外框轴流风机的设计，首先围绕安装适配性做了边界约束，外框采用标准正方形一体式注塑结构，四个角预留沉头安装孔位，孔位间距匹配行业通用的安装尺寸规范，安装时可直接通过螺丝固定在机柜面板、散热翅片支架或者设备风道隔板上，不需要额外制作转接安装板，能大幅降低现场装配的加工工作量。外框的厚度尺寸经过多轮校核，既保证了叶轮旋转时的结构支撑强度，避免长期运行产生共振异响，又控制了轴向安装占用空间，适配厚度有限的壁挂式电控柜、紧凑型工控机箱等安装场景。叶轮部分采用七片不等距后掠式叶片设计，叶片的翼型曲率经过流场仿真优化，在相同转速下能获得更高的风量输出，同时不等距排布可以打破叶片旋转时的固定频率气流脉动，降低运行过程中的气动噪音，适合对噪音控制有要求的办公场所配套设备、医疗辅助设备等应用场景。叶轮中心的轮毂位置做了加厚处理，与内置电机的输出轴采用过盈配合加定位卡簧的固定方式，能承受高速旋转时的离心力，避免长期运行出现叶轮松动、动平衡失效的问题。外框的进风侧与出风侧都做了圆弧导角处理，

　　减少空气进入风机时的局部涡流损失，提升进风效率，同时导角结构也能避免安装维护时锋利边角划伤操作人员。在结构细节设计上，外框内侧与叶轮外缘之间预留了均匀的径向间隙，间隙大小经过反复验证，既不会因为间隙过大导致气流回流损失风压，也不会因为间隙过小在叶轮出现轻微形变时产生擦框故障，提升产品运行的可靠性。电机部分内嵌在轮毂中心的安装仓内，供电引线从外框侧边的预留走线槽引出，走线槽做了防割线圆角处理，避免装配时线材绝缘层被刮破造成短路风险。这款风机的实际使用场景覆盖极广，小到工控机箱内的主板辅助散热、大功率电源模块的风冷降温，大到工业冷却塔的通风换热、农业大棚的空气循环、商用新风系统的送风单元，都能见到同结构轴流风机的应用。

　　在做三维结构建模时，需要重点关注几个核心尺寸的公差配合：首先是四个安装孔的位置度公差，必须控制在合理范围内，否则现场安装时会出现孔位对不齐、螺丝无法穿入的问题；其次是叶轮与外框的同轴度公差，同轴度偏差过大会导致叶轮旋转时周圈间隙不均匀，不仅会增大运行噪音，严重时还会出现叶轮擦碰外框的故障；另外是外框安装面的平面度公差，如果安装面翘曲变形，锁紧安装螺丝后会导致外框形变，挤压叶轮造成运行卡滞。从设计思路来看，这款轴流风机没有采用复杂的异形结构，所有结构特征都围绕量产可行性、装配便捷性、运行可靠性三个核心目标设计，外框采用一体式注塑成型工艺，生产效率高、批次一致性好，叶轮同样采用注塑成型，做动平衡校正后即可与电机组装，

　　整个装配流程不需要复杂的专用工装，适合规模化量产。在实际设备选型过程中，工程师可以根据设备的热损耗量、风道阻力特性，匹配对应转速、对应供电规格的同尺寸风机，不需要修改安装孔位结构，就能实现不同散热需求的适配，大幅缩短设备的散热系统开发周期。另外，这款风机的方形外框结构相比圆形外框轴流风机，在面板安装时的密封性能更好，外框边缘可以粘贴密封泡棉，压紧后能避免气流从安装缝隙泄漏，提升风道的密闭性，让全部气流都通过散热翅片或者发热区域，提升散热效率。在长期运行可靠性设计上，外框材料选用耐温阻燃的工程塑料，能适应设备内部较高的环境温度，即使出现电机异常过热的情况，也不会引燃外框材料造成安全隐患；叶片材料添加了抗老化助剂，在长期紫外线照射、高低温交变的使用环境下，也不会出现叶片脆化、断裂的问题，适合户外通信机柜、户外光伏逆变设备等露天使用场景。
