10英寸方形工业排气扇结构设计

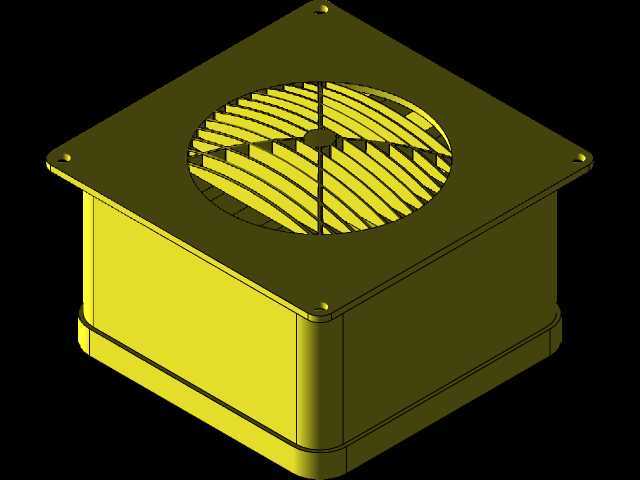

　　格栅条的倾斜角度顺着风叶出风方向做了匹配优化，不会额外增加风阻，同时格栅的间隙尺寸符合安全防护要求，能避免较大异物进入风筒触碰运转的风叶。实际应用中，这类排气扇的安装边界非常清晰，10英寸的方形外框尺寸适配常规的标准开孔，安装时只需要在安装面预留对应尺寸的方孔，将法兰面贴附在安装壁外侧，通过四个角的固定孔锁付螺丝即可完成固定，不需要额外做复杂的转接支架，对于设备集成商来说能大幅减少安装工时。从功能特性上看，这类轴流结构的排气扇主要用于空气置换，将密闭空间内的浑浊空气、设备运行产生的热空气直接排出到外部，带动外部新鲜空气补充进入空间，实现通风降温、空气流通的作用，相比离心式风机，它的结构更紧凑，厚度方向占用空间小，日常做设备配套通风结构选型时，这类10英寸见方的排气扇是非常常用的构件，不同于民用厨卫的薄型排气产品，工业场景下的这类方形排气扇需要兼顾安装适配性、运行稳定性与排风效率，很多设备柜体、集成通风段、小型机房侧墙排风都会优先选用这个尺寸规格的产品。从结构设计逻辑来看，这款排气扇采用方形法兰外框作为安装基准面，四个角预留的安装沉孔位置做了局部加厚处理，避免螺丝锁附时出现塑料件开裂或者框体变形的问题，法兰面与下方的风筒主体做了圆弧过渡，既减少了结构应力集中点，也能在注塑成型时降低壁厚不均带来的缩痕风险。风筒部分采用直筒式腔体设计，内部匹配轴流式风叶结构，进风侧的防护格栅采用放射状加十字加强筋的布局，

　　适合安装在空间局促的柜体侧壁或者薄型墙体上。设计过程中需要重点考量几个核心点：首先是风叶与风筒的同轴度控制，风叶外缘与风筒内壁的间隙要控制在合理范围，间隙过大会产生回流降低排风效率，间隙过小则容易因为装配误差或者长期运转的震动出现风叶擦筒的问题；其次是法兰安装面的平面度，要是法兰面翘曲变形，锁附安装后会出现缝隙，漏风问题会直接影响排风效果，所以在框体结构设计时，会在法兰背面增加纵横的加强筋，提升整个框体的刚性，减少成型和安装过程中的形变。另外，格栅部分的设计除了防护作用，也要兼顾气流导向，每一条格栅的弧度都经过调整，让气流排出时更顺畅，减少紊流产生的噪音，毕竟很多这类排气扇是安装在有人值守的设备旁，

　　运行噪音控制也是实际选型时的重要指标。风筒底部的卷边结构一方面是提升风筒末端的结构强度，另一方面也能避免安装或者维护时锋利的边缘划伤操作人员，这些细节结构都是在长期实际应用中逐步优化出来的。在不同的应用场景里，这类排气扇的适配性也很强，比如用在电气控制柜上时，它可以配合柜内的风道，将变频器、接触器等发热元件产生的热量及时排出，避免柜内温度过高导致电气元件寿命缩短；用在小型工业设备的防尘罩上时，可以在排风侧加装防尘滤网，既实现通风散热，也能阻挡外部粉尘进入设备内部；用在厂房侧墙的低位通风口时，多台同规格排气扇组合安装，可以形成稳定的横向通风气流，改善车间局部的作业环境。从建模逻辑来说，做这类产品的三维结构时，

　　首先要确定安装法兰的外形尺寸与孔位，以安装基准面作为建模的起始基准，再向下拉伸风筒主体结构，之后做内部风叶的旋转阵列与曲面构建，最后叠加格栅的放射状结构，所有的壁厚保持均匀，过渡位置都做圆角处理，既符合注塑成型的工艺要求，也能减少结构应力点，让产品在长期运行的震动环境下不会出现结构开裂的问题。很多刚接触结构设计的工程师做这类风机模型时，容易忽略安装边界的细节，比如安装孔的沉头深度、法兰面的厚度、风筒与安装面的避让距离，这些参数如果没做对，实际生产装配时就会出现螺丝锁不到位、框体与安装壁干涉、风叶运转碰擦等问题，所以建模过程中每一个结构尺寸都要对应实际的安装使用场景来设定，不能只看外观造型去做曲面堆砌。
