户外登山绳索下降滑轮结构设计

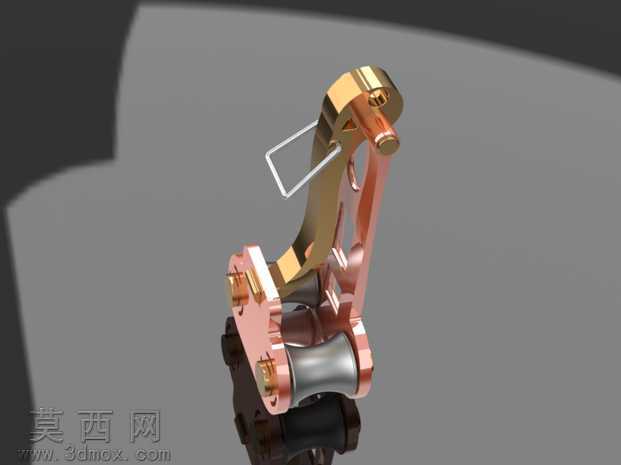

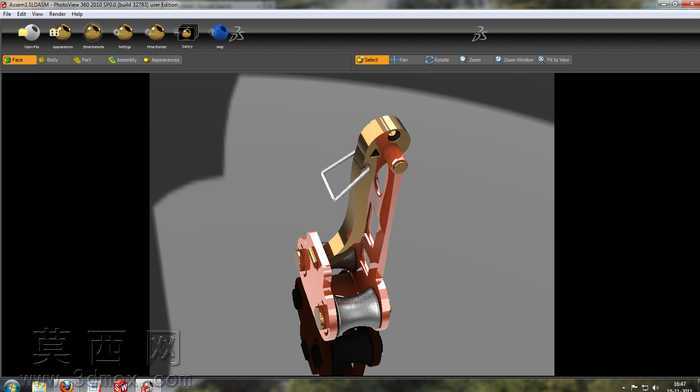

本作品为户外登山作业使用的绳索下降滑轮三维建模作品，建模过程中首先梳理户外绳索下降场景的核心功能需求，明确滑轮需要同时满足绳索顺滑导向、结构轻量化、高强度承重、户外复杂环境耐造的核心设计目标。建模阶段先完成整体轮廓的草绘搭建，以对称式主体支架为核心基础，精准绘制支架上的镂空减重结构轮廓，在保证结构受力强度的前提下，通过多处规则异形镂空去除非受力区域的冗余材料，兼顾整体重量控制与结构刚性。随后完成滑轮转轴、轮槽、侧边挂点的细节建模，轮槽部分采用适配常规登山绳索直径的圆弧曲面设计，确保绳索在轮槽内滑动时不会出现卡滞、脱槽的问题，侧边的金属挂点结构做了圆角过渡处理，避免应力集中同时防止刮蹭登山绳索与户外装备。材质渲染阶段，主体支架采用高透高强度工程塑料材质，调整材质的折射度与表面磨砂质感，还原户外装备轻量化工程塑料的真实视觉效果，转轴与挂点部分采用金属合金材质，添加细微的金属拉丝纹理与耐磨涂层质感，区分不同部件的材质属性差异，让整体渲染效果更贴近真实产品的视觉表现。结构设计上充分考虑实际使用场景的受力特点，支架与转轴的连接位置做了加厚加强处理，轮体内部预留轴承安装位，保证滑轮转动时的顺滑度，整体结构无尖锐棱角，所有边缘都做了倒圆角处理，既提升使用时的安全性，也优化了产品的握持手感。设计过程中反复核对各部件的装配间隙，确保轮体转动时不会与支架产生摩擦干涉，挂点的尺寸适配常规登山快挂的连接规格，能够兼容主流的户外攀登装备搭配使用，整体模型结构完整，细节还原度高，可用于户外装备产品的结构验证、外观展示以及相关教学演示场景使用。
