柴油机车铁路引擎三维结构设计模型

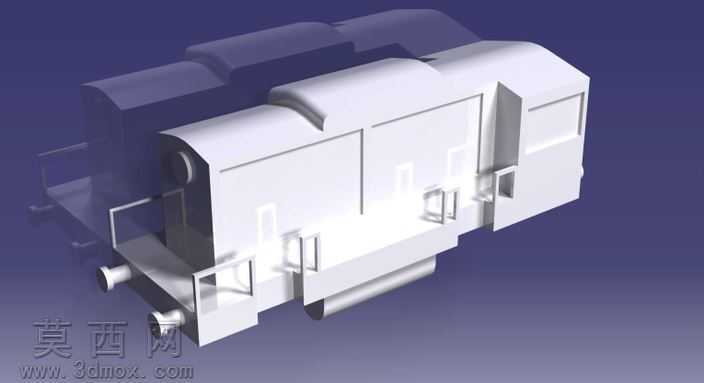

本模型为铁路柴油机车引擎的三维结构设计成果，建模阶段以典型内燃机车动力单元的真实布局为参考基准，在三维建模环境中先完成整体轮廓的块面搭建，按照机车引擎的舱体排布逻辑，依次划分出动力舱、附属组件安装位、端部连接结构等核心区域，确保整体比例符合铁路机车动力单元的常规尺寸规范。建模过程中对引擎外部的舱体蒙皮做了分块处理，每一块舱板的折边、安装凸台都通过拉伸、切除特征完成构建，舱体侧面的检修门结构还原了真实的门框凸起、把手安装位细节，端部的管路接口做了简化的圆柱凸台设计，既保留接口的位置标识作用，也避免过多细碎特征影响模型整体的展示流畅度。模型底部的支撑框架采用型材拼接的结构逻辑搭建，通过不同规格的矩形截面型材组合，还原引擎安装基座的承托结构，侧面的走台栏杆按照防护结构的常规间距排布立柱与横杆，还原机车引擎外部的附属防护结构特征。渲染阶段采用哑光金属材质模拟舱体蒙皮的质感，调整材质的粗糙度参数避免出现过度反光的失真效果，背景选用渐变深蓝色调突出模型主体轮廓，通过单侧主光源搭配辅助补光的布光方案，在舱体转折处形成自然的明暗过渡，清晰呈现各部分结构的层次关系。设计过程中优先保证整体结构的装配逻辑合理性，各组件的拼接位置预留了合理的安装间隙，符合机械装配的常规设计要求，对于内部复杂的管路、线路结构做了适度简化，重点突出引擎外部的整体布局与核心安装结构，既能够满足铁路机车动力单元的结构展示需求，也可作为机车动力系统科普、三维场景搭建的基础素材使用，模型整体布线规整，无冗余的错乱几何特征，各部分结构分组清晰，便于后续根据需求做进一步的细节调整或结构拆解展示。
