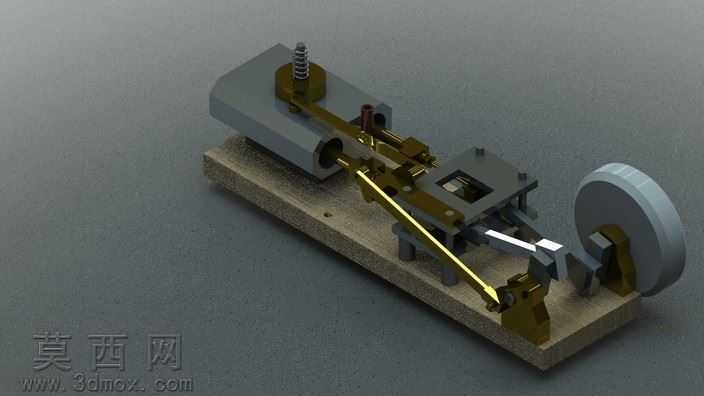

交叉双缸动力机构三维设计作品

本作品为交叉双发动机的三维建模设计成果，建模阶段严格遵循机械动力装置的真实传动逻辑搭建整体架构，首先完成底座基准件的建模，通过拉伸、切除等基础特征构建出带有安装定位孔的基座实体，为整套动力机构提供稳定的装配基准。随后依次完成飞轮、曲柄连杆组件、缸体、气门顶杆、活塞等核心零部件的独立建模，每一个零件都严格按照机械配合公差要求设计尺寸，确保后续虚拟装配时各部件不存在干涉问题。在装配环节采用自下而上的装配逻辑，先将曲柄连杆机构与飞轮组件完成同轴心配合，验证曲柄转动时的行程轨迹符合双缸交叉布置的相位要求，再将两组缸体组件以交叉排布的方式固定在基座上，通过连杆与曲柄轴完成连接，保证两组活塞的运动相位差符合交叉双引擎的动力输出设计逻辑，同时完成气门顶杆与凸轮结构的配合装配，还原真实发动机的配气传动路径。材质与渲染阶段，针对不同零部件的真实材质属性分别赋予对应材质：基座采用磨砂铸铁材质，调整粗糙度参数还原铸铁件的哑光磨砂质感；缸体与飞轮采用抛光钢材材质，添加适度的金属反射参数模拟机加工金属的光泽感；连杆与传动杆件采用黄铜材质，调整金属色泽与反射率还原铜质构件的视觉效果；安装紧固件采用发黑处理的钢材材质，区分不同构件的材质差异提升模型真实感。渲染时采用侧上方柔光打光方案，添加柔和的环境遮蔽效果，既清晰展现各部件的装配关系与结构细节，也通过光影层次凸显整套动力机构的空间立体感。设计思路上，这套交叉双发动机模型重点还原交叉布置双缸动力的传动特性，通过合理的相位排布让两组缸体的动力输出形成互补，降低单缸动力的脉冲波动，模型完整呈现了从动力输入飞轮端到活塞往复运动、再到配气机构联动的整套传动链路，每一处连接结构都符合机械设计的规范要求，可作为机械原理教学、动力结构演示的直观三维载体，清晰展现交叉式双引擎的内部构造与运行逻辑。
