立式圆柱款USA标识电子烟结构设计

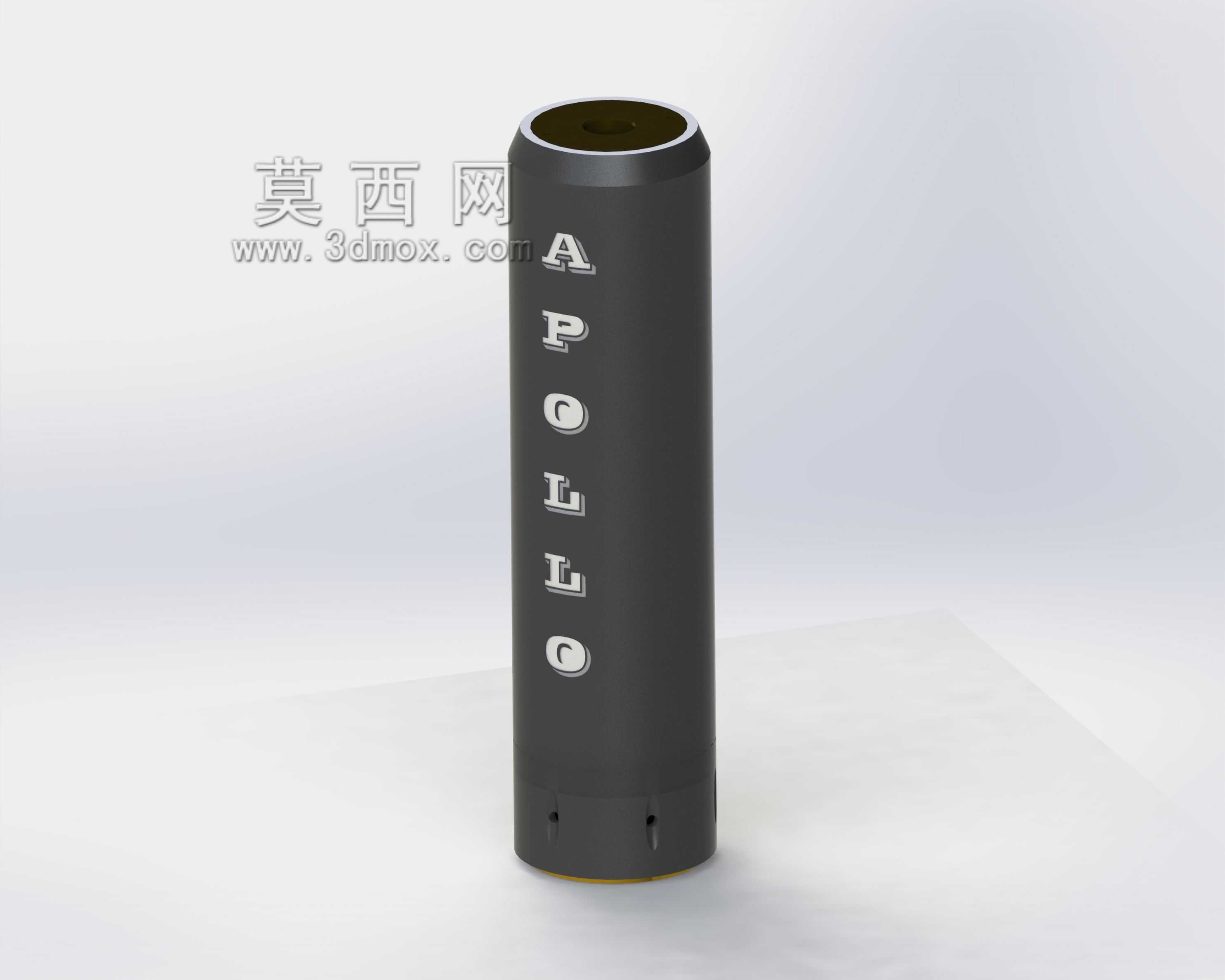

　　这款立式圆柱造型的机械烟结构，在日常便携烟具的应用场景里，首先要兼顾手持握持的贴合度与内部组件的排布合理性，整体采用直筒式圆柱构型，没有额外突出的外置按键或者棱角结构，日常放在衣物口袋、随身包袋内不会出现勾挂布料的问题，握持时手掌贴合圆柱曲面的受力均匀，长时间持握也不会出现局部硌手的情况。从结构设计的思路来看，壳体采用分段式拼接结构，顶部预留雾化芯安装的同轴内孔，孔位周边做了台阶式限位结构，能够保证雾化组件安装后与壳体的同轴度偏差控制在合理范围内，避免出现雾化芯偏斜导致的导油不畅、发热不均问题；顶部端面做了窄边金属包边处理，既能够提升端部的抗磕碰能力，日常放置时端面直接接触桌面也不会出现壳体表层磨损掉漆的问题，

　　同时金属包边与黑色主体壳体形成材质视觉差，提升整体外观的辨识度。壳体中段做了内凹式的字符标识加工区域，标识采用阴刻填充工艺，字符深度控制在不穿透壳体壁厚的范围内，不会破坏壳体内部的密封腔体结构，同时标识区域周边做了细微的防滑纹理处理，日常旋拧拆分壳体更换内部电池或者雾化组件时，手指接触该区域能够获得足够的摩擦阻力，不需要额外增加防滑套就能完成拆分操作，减少了附属配件的需求。壳体下部设置了隐藏式的底部进气调节结构，调节环与壳体采用同色一体化视觉设计，从外观上看不到明显的调节缝隙，旋转调节环时能够通过环上的定位凸点获得清晰的档位反馈，每个档位对应不同的进气通流面积，能够适配不同用户的抽吸阻力需求，调节结构的配合面做了密封圈槽设计，安装对应规格的硅胶密封圈后，能够避免日常使用时从调节缝隙处出现漏油、渗油的问题，同时也能防止外界的灰尘、水汽进入壳体内部侵蚀电路或者电池组件。从安装边界的尺寸控制来看，整体圆柱外径控制在适合单手握持的范围内，内部腔体的直径预留了标准规格电池的安装间隙，间隙量控制在既能方便电池装入取出，又不会让电池在腔体内出现晃动窜动的范围，电池正负极接触端采用弹性顶针结构，能够抵消电池长度的公差偏差，保证不同厂商生产的同规格电池装入后都能可靠接触，不会出现接触不良导致的供电中断问题。壳体的壁厚设计兼顾了结构强度与轻量化需求，采用薄壁金属壳体加工时，在字符标识区域、进气调节区域等需要局部加工的位置做了局部加厚处理，

　　避免加工后局部壁厚过薄导致壳体受挤压出现变形的问题；壳体的拼接位置采用细牙螺纹连接，螺纹配合长度足够保证连接后的结构稳定性，同时螺纹处也设置了密封结构，拆分后重新旋紧时能够保证整段壳体的同轴度，不会出现拼接段错位导致的外观台阶差。在实际使用场景中，这类直筒机械烟没有复杂的外置调节按键，整体结构可靠性更高，日常户外携带、通勤使用时，不需要担心误触按键导致的意外启动问题，壳体的黑色哑光表层处理能够减少日常使用时的指纹残留，长时间使用后外观也不会出现明显的脏污痕迹；顶部的吸嘴位置与壳体采用平滑过渡设计，接触唇部的位置做了圆角抛光处理，没有尖锐的棱角，使用时的触感更舒适。从结构建模的角度来看，整个模型的所有回转面都保证了同轴度要求，

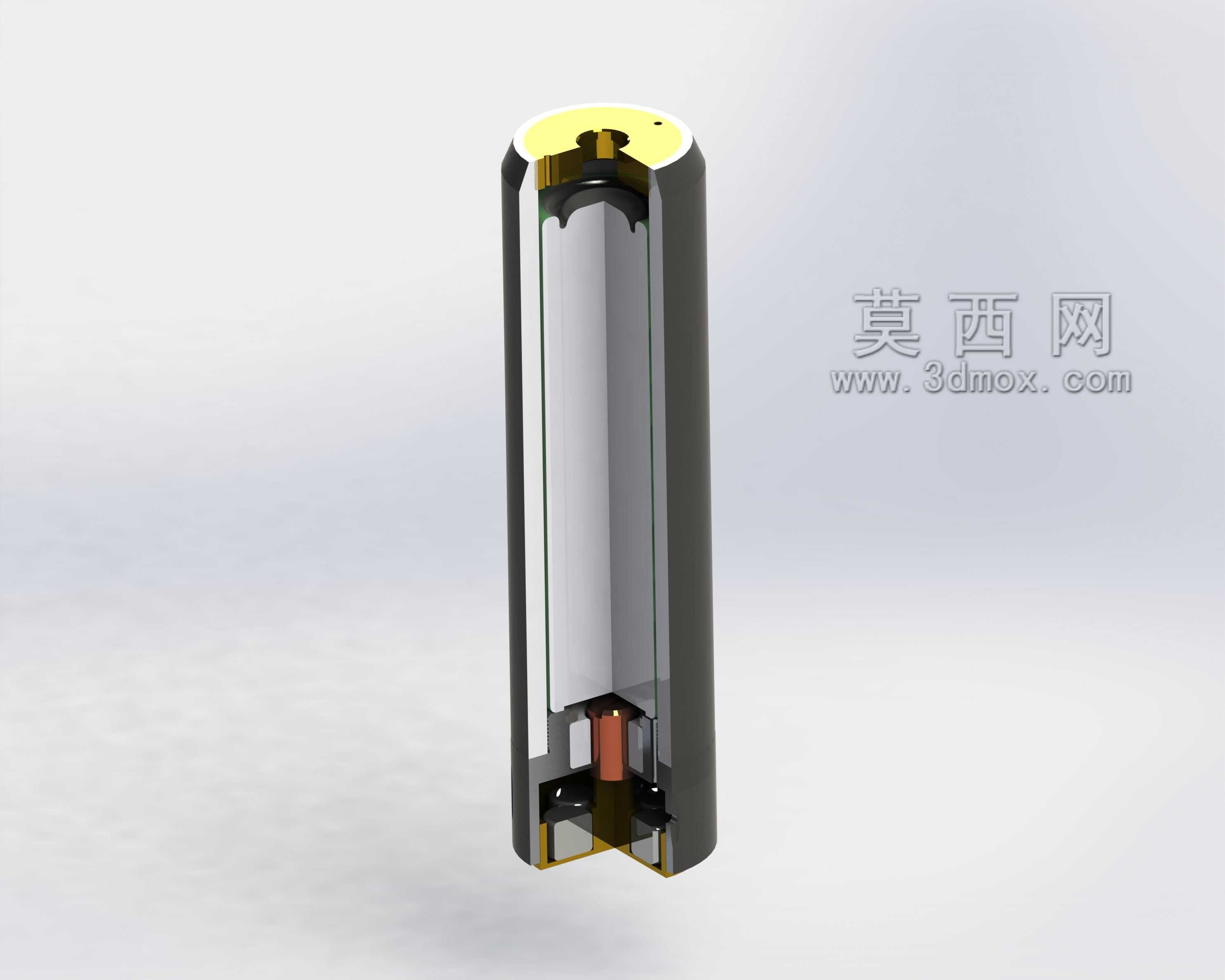

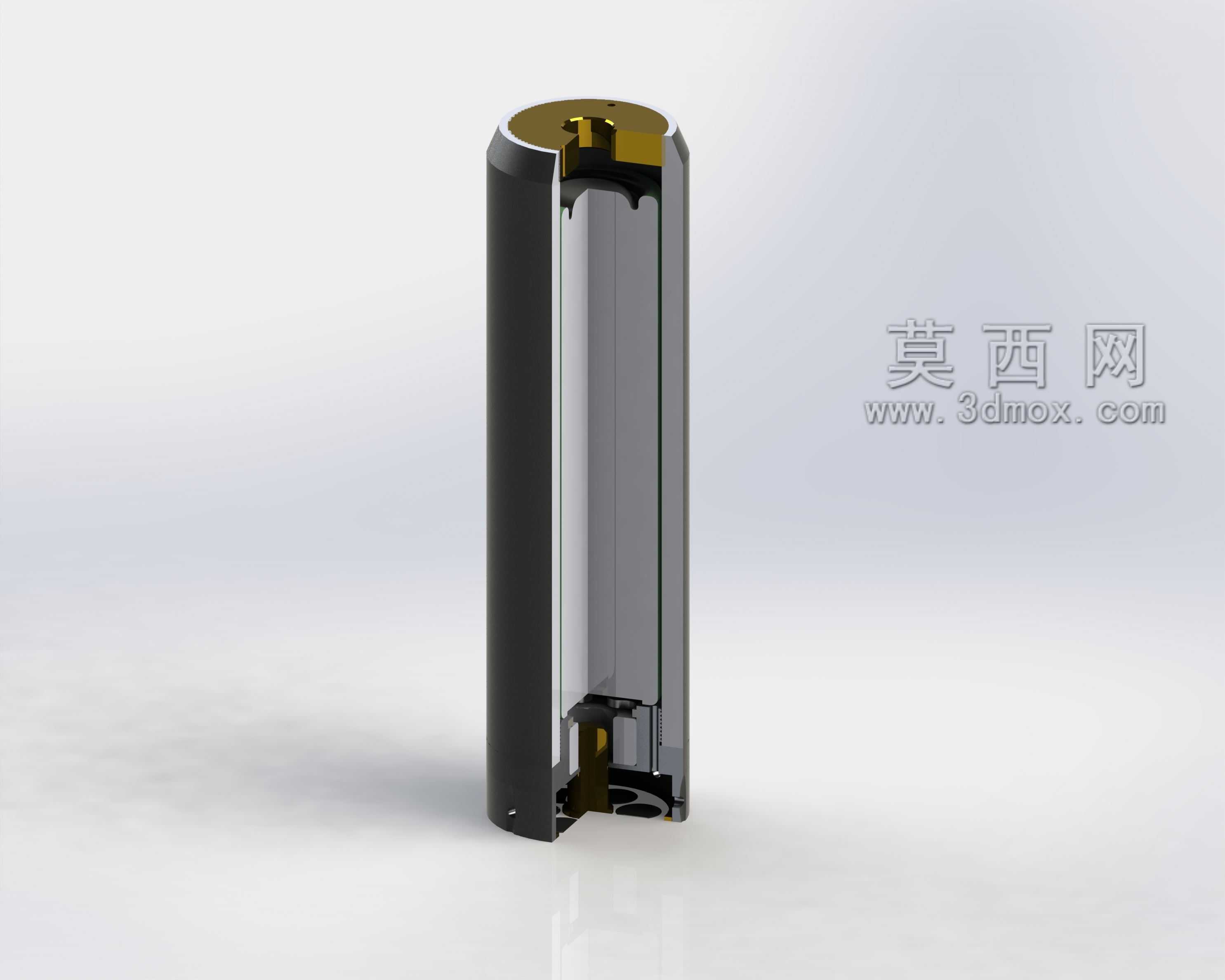

　　各个拼接段的配合公差在建模时就做了合理的预留，字符标识的建模采用包覆特征处理，能够保证字符在圆柱曲面上的投影均匀，不会出现字符变形的问题；进气调节环的档位结构采用圆周阵列的定位凹坑设计，阵列角度与档位的进气量变化对应，建模时就验证了调节旋转的行程范围，避免出现调节过位导致的结构脱落问题。内部的气流通道采用直通气道设计，从底部进气孔到顶部雾化腔的气道没有多余的弯折结构，能够减少气流通过时的阻力，同时直通气道的清洁难度更低，长期使用后不会在气道弯折处积累冷凝液残留，降低日常维护的复杂度。电池仓的尾部设计了可拆卸的底盖，底盖上设置了细小的泄压孔，当电池出现异常泄压情况时，高压气体能够从泄压孔排出，不会因为腔体完全密封导致内部压力过高出现壳体炸裂的风险，泄压孔的位置做了防水透气膜的安装位，既能够保证气压平衡，又能防止外界的液体从泄压孔进入电池仓内部。
