便携充电式电子烟收纳盒结构设计

　　这款电子烟收纳充电盒的结构设计，核心围绕日常便携使用场景下的多重需求展开，首先要兼顾烟杆的收纳防护、备用烟弹的存储以及外出时的应急补电功能，整体采用立式抽拉的开合结构，区别于传统翻盖式收纳盒的占用空间问题，抽拉行程控制在单手握持可操作的范围内，用户单手持握时拇指即可推动滑盖完成开合动作，不需要双手配合操作，适配通勤、户外出行等多种单手操作的使用场景。从结构分层来看，盒体内部做了独立的腔室划分，靠近抽拉端的腔室用于放置烟杆，腔室内壁设置了两道弹性定位筋，烟杆插入后可以被弹性筋卡紧，不会在随身携带时因为晃动产生异响或者窜动，同时腔室底部预留了充电触点的安装位，触点采用弹性顶针结构，烟杆插入到位后顶针自动与烟杆底部的充电极片接触，

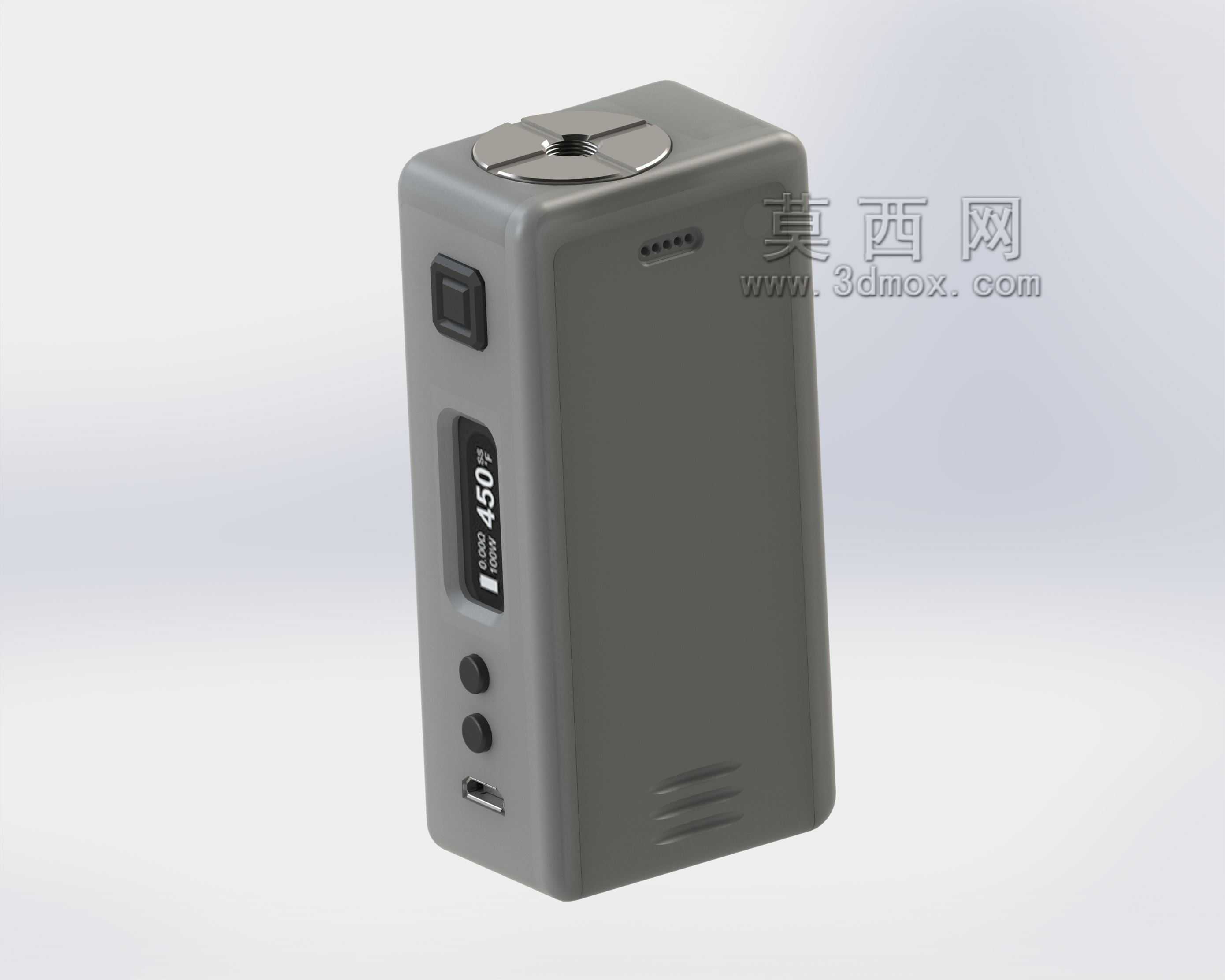

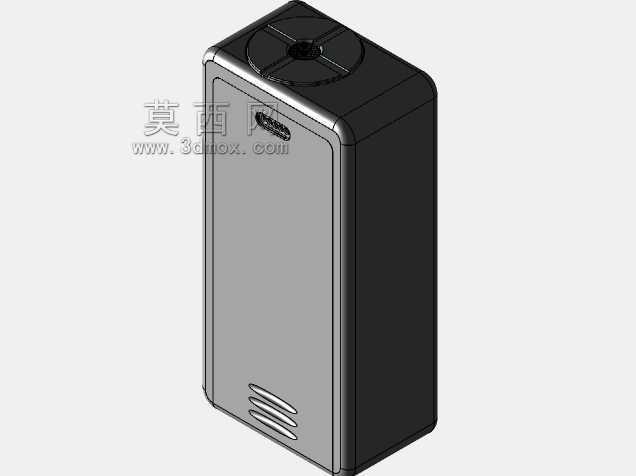

　　不需要额外插拔充电线即可实现充电连通。靠近盒体固定端的腔室用于存储备用烟弹，腔室尺寸匹配常规换弹式电子烟的烟弹外形，内部设置了分隔筋，可以同时容纳两枚备用烟弹，分隔筋的厚度控制在1.2mm，既保证了结构强度，也不会过度占用盒体内部空间，避免整体外形尺寸过大影响便携性。外形尺寸方面，整体盒体的截面为带圆角的矩形，圆角半径设置为3mm，避免锐边硌手的问题，整体高度控制在110mm，截面宽度32mm、厚度22mm，这个尺寸可以轻松放入牛仔裤口袋、小型挎包甚至衬衫胸袋中，不会产生明显的异物感。壳体的壁厚采用均匀的1.8mm设计，适配注塑成型的工艺要求，壁厚均匀可以避免注塑过程中出现缩痕、翘曲等成型缺陷，

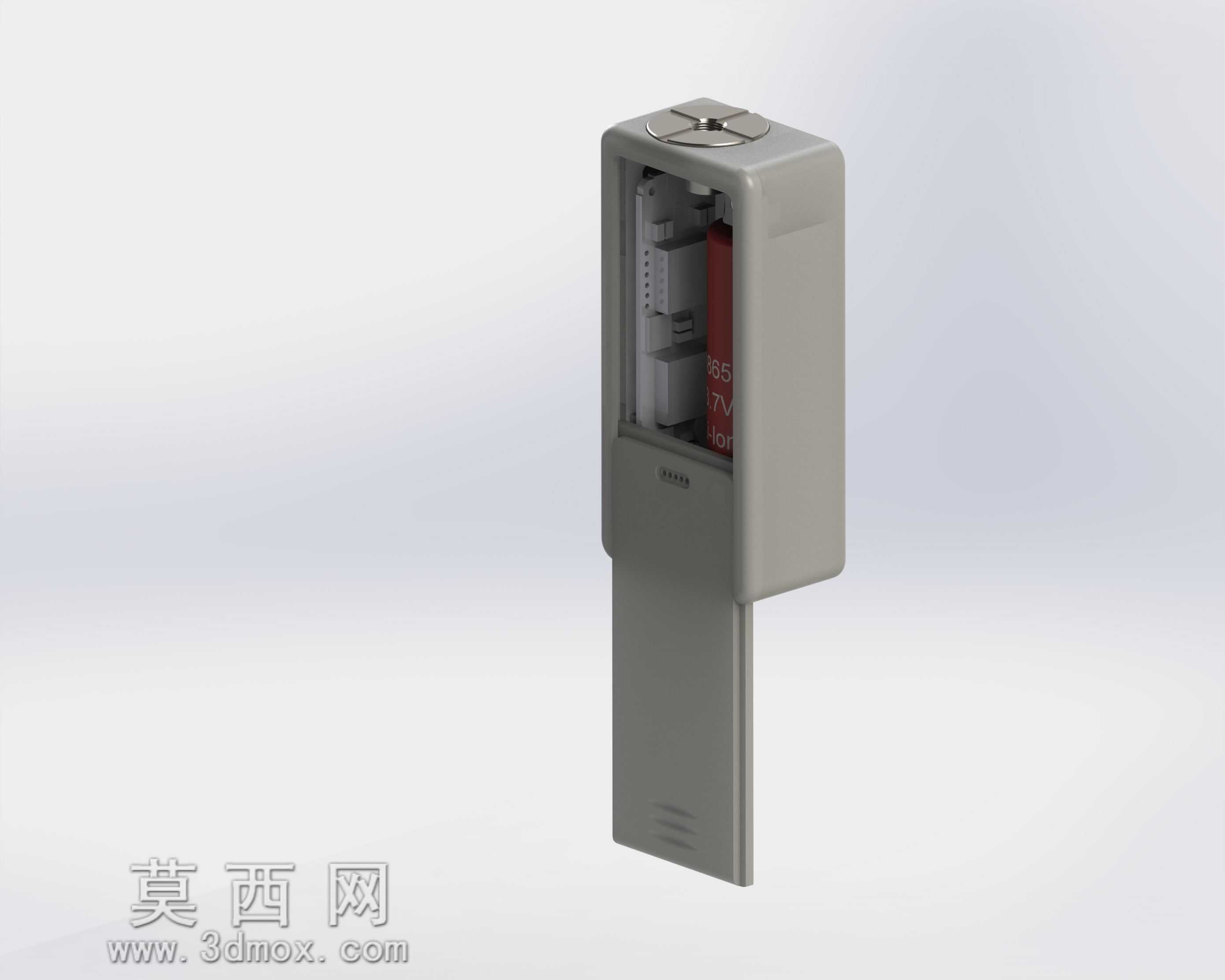

　　抽拉滑盖与固定盒体之间采用滑槽配合结构，滑槽的配合间隙控制在0.15mm，既保证抽拉动作顺畅无卡顿，也不会因为间隙过大出现滑盖晃动的问题，滑盖的顶端设置了一个嵌入式的磁吸块，与固定盒体顶端的磁吸块对应，滑盖闭合到位后依靠磁吸力实现锁止，不需要额外设置卡扣结构，避免卡扣长期使用出现磨损断裂的问题，同时磁吸的吸合力控制在8N左右，既可以保证日常携带时滑盖不会自行滑开，用户开合时也不需要施加过大的推力。盒体的外表面做了细微的磨砂纹理处理，一方面可以提升握持时的摩擦力，避免手滑掉落，另一方面也可以减少日常使用中表面划痕的产生，保持外观的完整性。内部的电路安装腔设置在烟弹存储腔的侧边，腔室预留了锂电池、充电管理电路板的安装位置，

　　锂电池选用薄型聚合物电芯，厚度控制在6mm以内，刚好可以嵌入侧边的腔室中，不会额外增加盒体的整体厚度，充电管理板集成了过充、过放保护电路，保证充电过程的安全性，盒体的底部设置了Type-C充电接口，接口周围做了0.5mm的凸台防护，避免接口插拔时受到外力损坏。从设计思路上，这款产品没有采用多余的装饰性结构，所有结构特征都服务于功能需求，比如滑盖顶端的圆形装饰件下方其实是状态指示灯的导光结构，指示灯可以通过不同颜色显示剩余电量以及充电状态，导光件采用半透明PC材质，与壳体的灰色材质形成视觉区分，同时不需要额外开孔破坏壳体的整体性。在安装边界方面，所有内部零部件都采用卡扣定位的方式固定，不需要螺丝连接，减少装配工序，内部的筋位同时起到定位和加强的作用，比如电池仓周围的筋位既可以卡紧电池防止窜动，也可以提升壳体的抗挤压强度，保证盒体在受到口袋内的挤压时不会出现变形损坏内部元器件。烟杆容纳腔的开口处做了1mm的倒角导向，用户将烟杆插入时不需要精准对位，顺着倒角即可顺利插入腔室，提升使用的便利性。整体结构没有复杂的异形曲面，所有特征都可以通过常规注塑模具实现，模具抽芯方向统一，减少模具的复杂抽芯结构，降低量产时的模具成本和成型难度，同时各个零部件的分型面都设置在不影响外观的位置，避免外观面出现明显的合模线痕迹。
