电力线路紧固用SO158.1型锚固夹结构

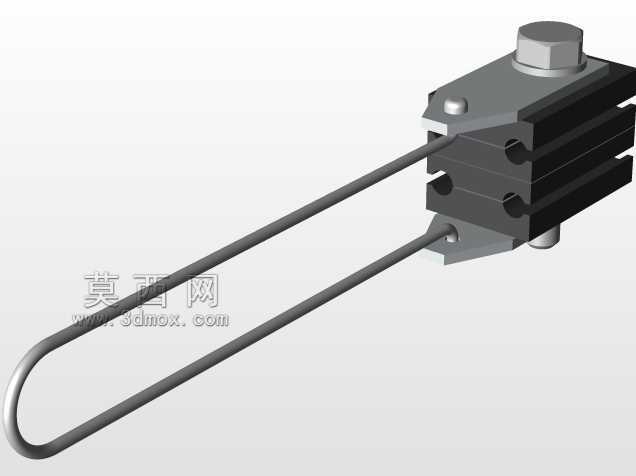

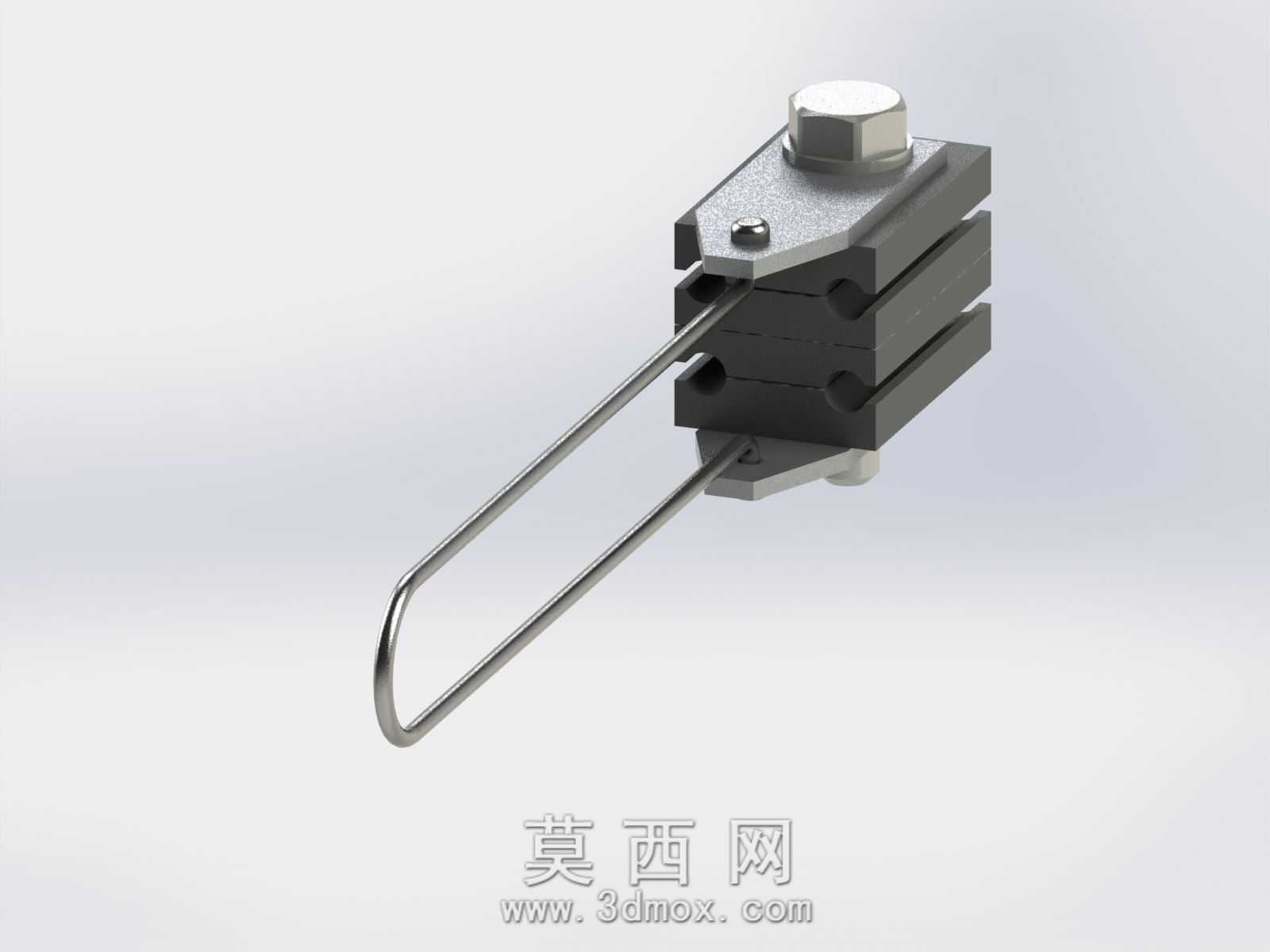

　　在架空输电线路、户外通信线缆布设的施工现场，这类锚固夹是承担线缆端部固定、张力承载的核心受力部件，区别于普通的线缆扎带或抱箍结构，它需要长期承受线缆自重、风载摆动带来的持续拉力，同时还要适配户外温变、紫外线老化的复杂工况，不能出现夹持滑移、结构开裂的失效问题。从结构设计逻辑来看，这款锚固夹采用叠层夹块配合顶部锁紧螺栓的夹持方案，夹块之间预留了适配不同线径的V型夹持槽，叠层结构的好处是可以通过增减夹片数量，灵活适配一定范围内的线缆外径，不需要针对单一规格单独开模制作，大幅降低了现场施工的配件备货压力。顶部的六角锁紧螺栓采用标准螺纹规格，现场施工时用常规扳手即可完成锁紧操作，不需要配备专用工装，螺栓头部下方设置了平垫结构，

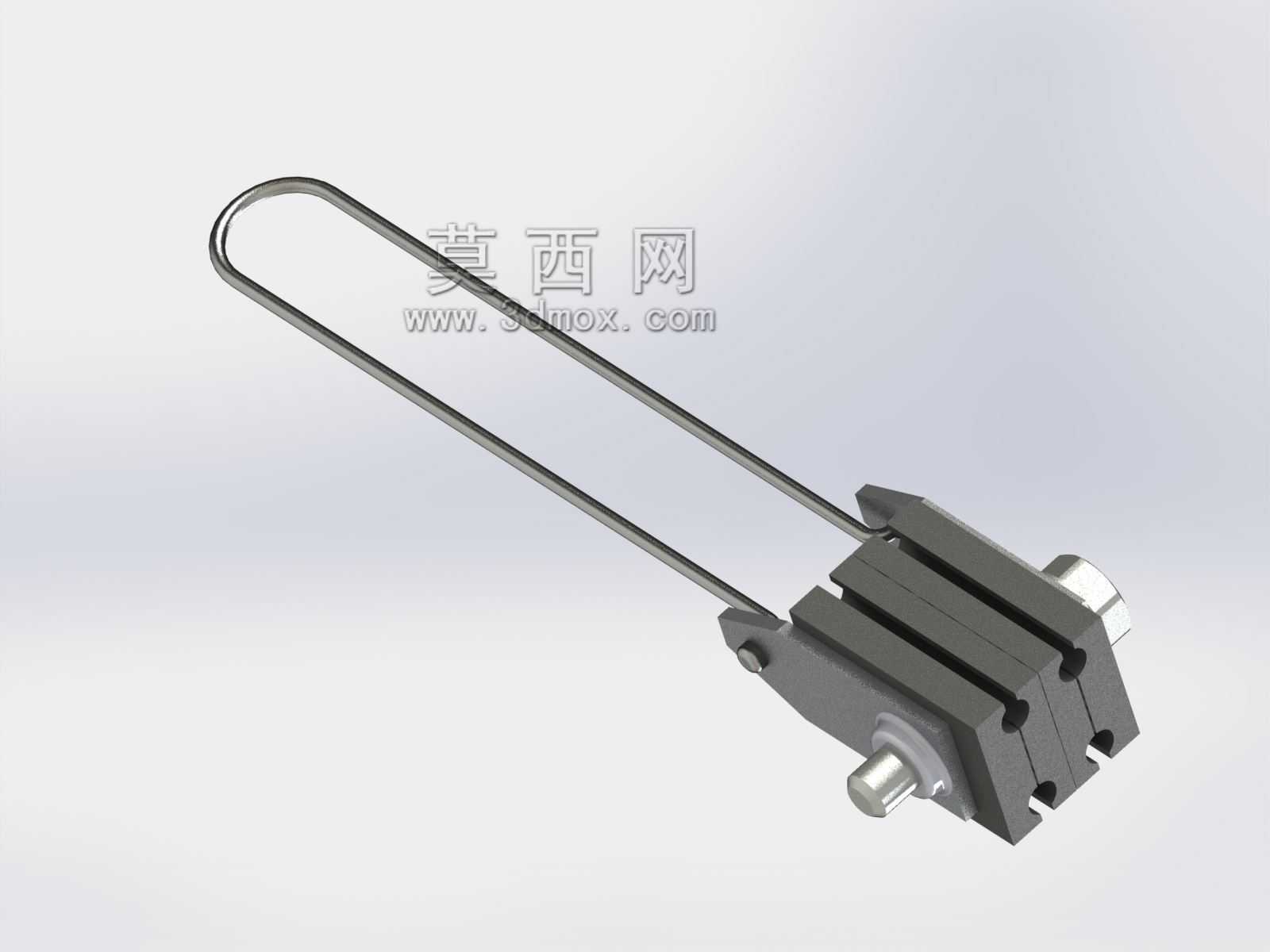

　　锁紧时压力可以均匀分散到最上层夹块表面，避免局部应力集中压裂夹块本体。夹体一侧延伸出的双股金属弯杆是锚固受力的核心连接部位，弯杆末端做了圆弧收边处理，既可以避免安装时划伤施工人员，也能在挂接至杆塔挂点、横担预留孔时，减少与挂点接触面的应力集中，弯杆与夹体的连接部位做了嵌入式固定，不是简单的焊接连接，能避免长期受拉后焊缝开裂的风险，双杆结构相比单杆设计，受力时的抗扭转性能提升明显，即便线缆受侧向风力出现摆动，也不会出现夹体偏转、夹持松动的问题。从安装边界来看，夹体整体的堆叠厚度控制在常规金具的安装尺寸范围内，顶部螺栓锁紧后的总高度不会超出横担上相邻金具的安装间隙，不需要额外调整其他金具的安装位置；弯杆的延伸长度经过测算，

　　挂接后夹体与挂点之间预留了足够的摆动余量，线缆因温度变化出现热胀冷缩时，夹体可以随线缆小幅位移，不会出现硬拉扯导致的线缆外皮破损。夹块的接触面做了细微的防滑纹理处理，锁紧后与线缆外皮的静摩擦力足够承担额定张力，不需要额外缠绕防滑胶带，同时纹理的深度经过控制，不会夹伤线缆内部的芯线结构，避免长期使用后芯线出现断股隐患。在实际选型应用中，这类锚固夹多用于10kV及以下电压等级的架空线路终端固定、转角位置的线缆锚固，也可用于户外通信光缆、拉线的端部紧固，相比传统的楔形线夹，它的夹持受力更均匀，不会出现线芯局部受压变形的问题，安装步骤也更简便，施工人员不需要经过复杂培训即可完成操作。设计过程中针对夹块的受力分布做了反复优化，

　　螺栓锁紧时的压力会沿着叠层夹块均匀传导至每一层接触面，不会出现上层夹块过紧、下层夹块虚夹的问题，夹块上预留的定位孔可以保证叠层安装时各片夹块对齐，不会出现错位导致的夹持间隙不均。金属弯杆采用冷弯成型工艺，弯折部位的金属纤维没有被切断，整体抗拉强度比热弯工艺更高，表面做了防锈镀层处理，户外长期使用不会出现锈迹流挂污染线缆、腐蚀连接部位的问题。在日常运维中，这类锚固夹的检查也十分便捷，只需要观察顶部螺栓的防松标记是否错位、弯杆与夹体的连接部位是否出现变形，即可判断结构是否处于正常受力状态，不需要拆解检查，大幅降低了运维的工作量。
