多工位接线端子排紧固连接结构

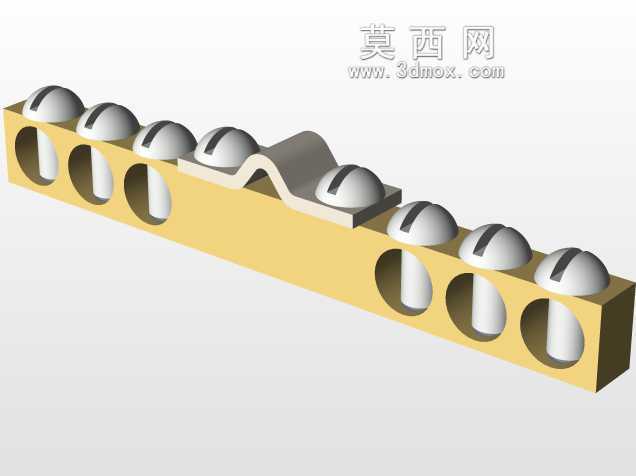

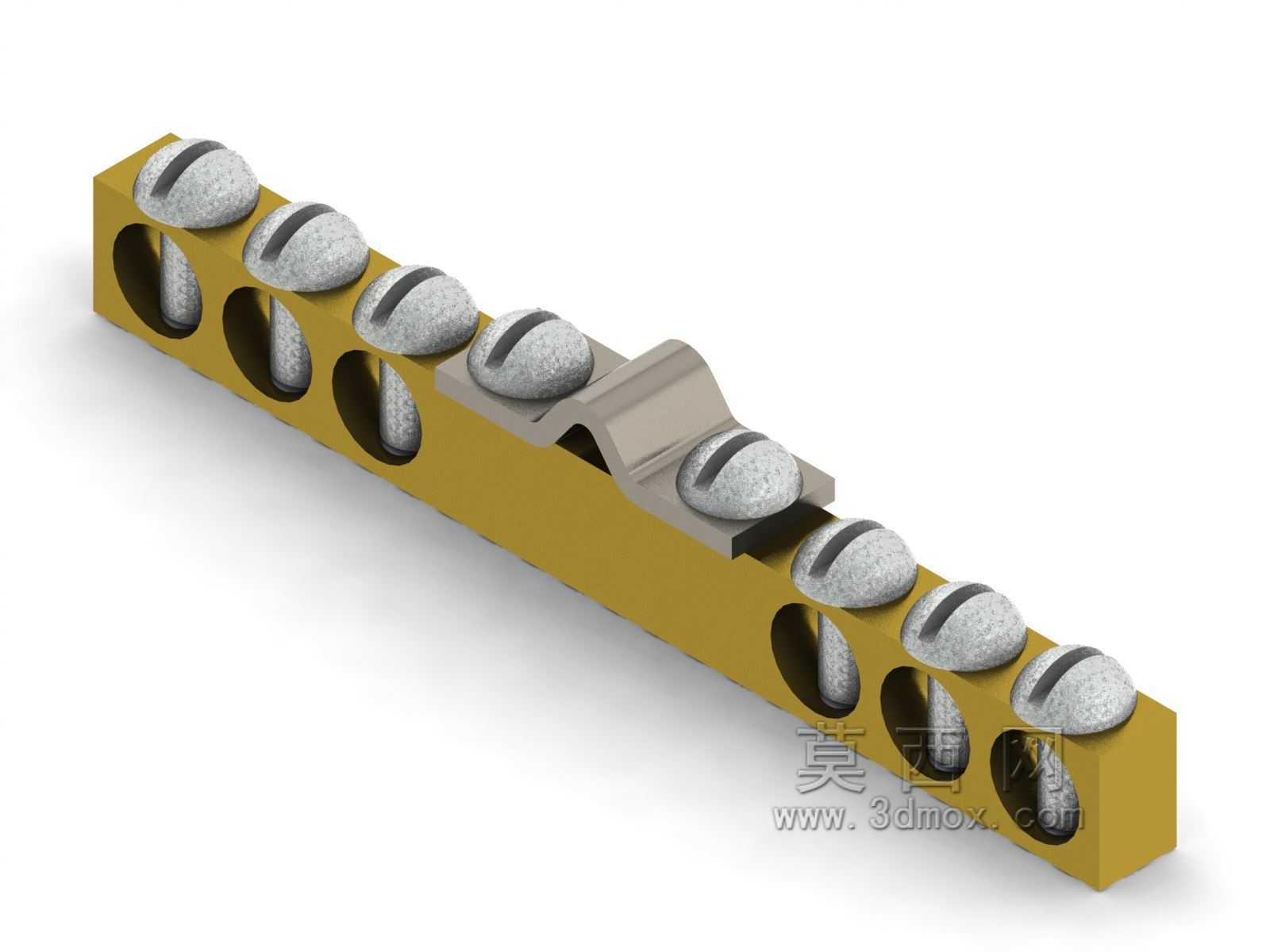

　　这类多螺丝压紧式接线端子排，是低压电气柜、设备控制回路布线环节里最常用的导通连接件，日常在车间的设备二次回路布线、小型配电箱分线、自动化设备信号转接工位上随处可见，核心作用是实现多组导线的可靠压接导通，同时保证相邻接线位之间的绝缘隔离，避免布线过程中出现导线散股、虚接、相邻线路短接的问题。从结构设计逻辑来看，主体采用黄铜型材作为基底，一方面利用铜材优异的导电性能降低接线位置的接触电阻，避免大电流通过时出现局部过热的问题，另一方面黄铜的切削加工性能较好，能够一次铣削加工出整齐的穿线孔与螺丝安装位，加工效率高且尺寸一致性容易控制。每个接线位对应一个一字槽盘头螺丝，螺丝底部直接压接在穿入孔内的导线线芯上，不需要额外的压接端头，

　　现场布线时可以直接将剥去绝缘层的导线插入对应孔位，拧紧螺丝即可完成固定，对于现场临时改线、小批量设备装配的场景来说，操作门槛极低，不需要专用的压接工具就能完成可靠连接。端子排上的一体式金属卡扣结构，是为了适配标准DIN导轨安装设计的，安装时只需要将卡扣卡在导轨边缘，轻压端子排就能快速卡入导轨卡槽，拆卸时用一字螺丝刀撬动卡扣位置即可快速取下，不需要额外的固定螺丝，在柜内布线时可以根据实际接线数量灵活增减端子数量，调整排布位置非常方便。从安装边界尺寸来看，这类端子的宽度方向每个接线位占用的安装空间固定，排布时相邻端子之间可以紧密贴合，不会额外占用柜内的安装空间，穿线孔的直径适配对应线径的多股铜芯导线，螺丝的拧紧扭矩控制在合理区间时，

　　既可以保证足够的压紧力避免导线被拉出，也不会因为压力过大压伤线芯导致导线断股。在实际使用场景中，这类端子排多用于控制回路的信号转接、小功率负载的电源分线，相比螺丝直接压接在壳体上的接线方式，独立的端子结构可以将所有接线点集中排布，柜内布线更加整齐，后期检修排查线路时可以直接在端子排上测量通断，不需要拆解设备内部的走线，大幅降低后期维护的工作量。设计这类端子结构时，需要重点考虑几个核心维度：首先是穿线孔与螺丝孔的垂直度，必须保证螺丝下压时的端面与穿入的导线线芯完全贴合，避免出现点接触导致接触电阻过大；其次是卡扣的弹性变形量要控制在合理范围，既要保证卡入导轨后有足够的卡紧力，不会因为设备运行的震动出现端子移位脱落，

　　也要保证安装拆卸时不需要过大的操作力，方便现场施工；另外主体铜条的表面不需要做额外的镀层处理，依靠黄铜本身的抗氧化性能就可以满足常规工业环境的使用要求，在湿度较大的使用场景下，也可以根据需求选择镀锡处理的版本，进一步提升抗氧化能力，降低长期使用后的接触电阻上升问题。每个接线位之间的隔断部分与主体为一体化加工结构，相比拼接式的塑料隔片，一体化的铜质结构强度更高，拧紧螺丝时不会出现隔片碎裂、移位的问题，相邻接线位之间的绝缘依靠安装后的空气间隙与配套的绝缘挡板实现，能够满足低压回路的绝缘耐压要求。在实际选型应用时，需要根据回路的额定电流选择对应规格的端子，匹配对应的穿线孔直径与铜条截面积，避免长期过流导致端子发热老化；布线时每个孔位内压接的导线数量不建议超过两根，多根导线压接时容易出现压接不牢的问题，若需要多线并接应该选择更大规格的接线位或者加装分线附件。这类结构的端子经过长期的工业场景验证，结构简单可靠，加工成本低，安装维护方便，是低压电气布线领域应用非常广泛的基础连接部件。
