横杆锁内部传动啮合结构三维数模

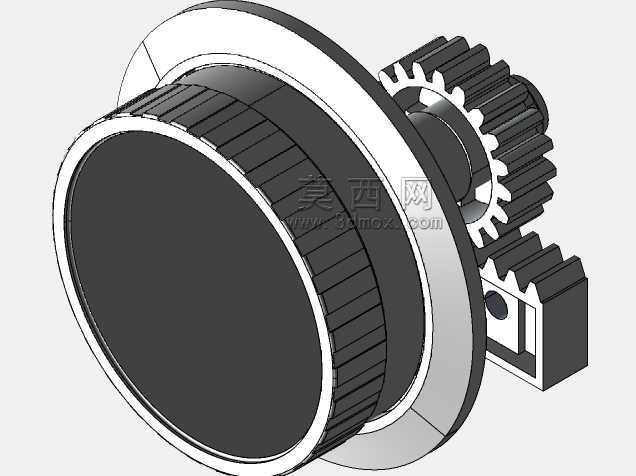

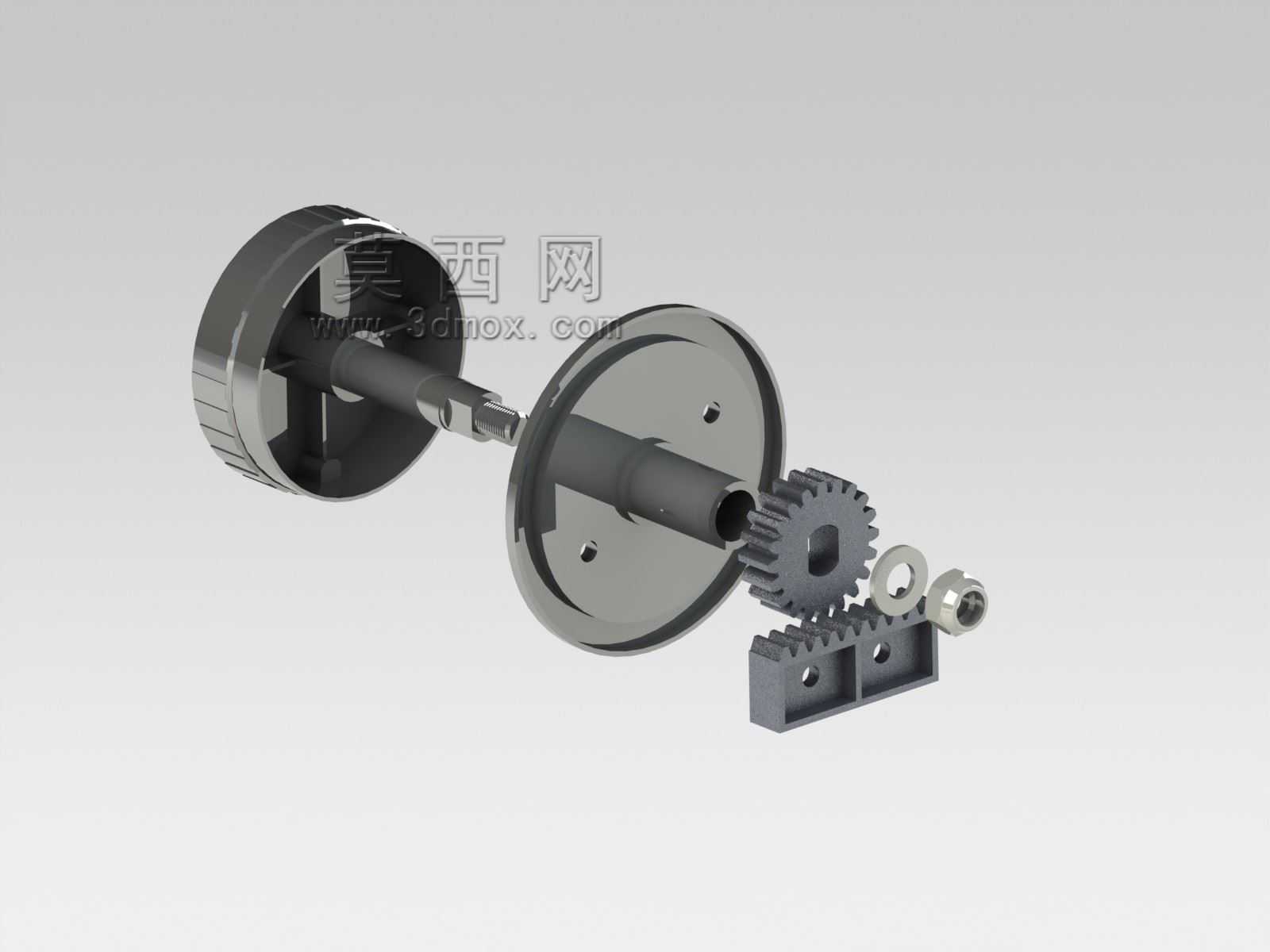

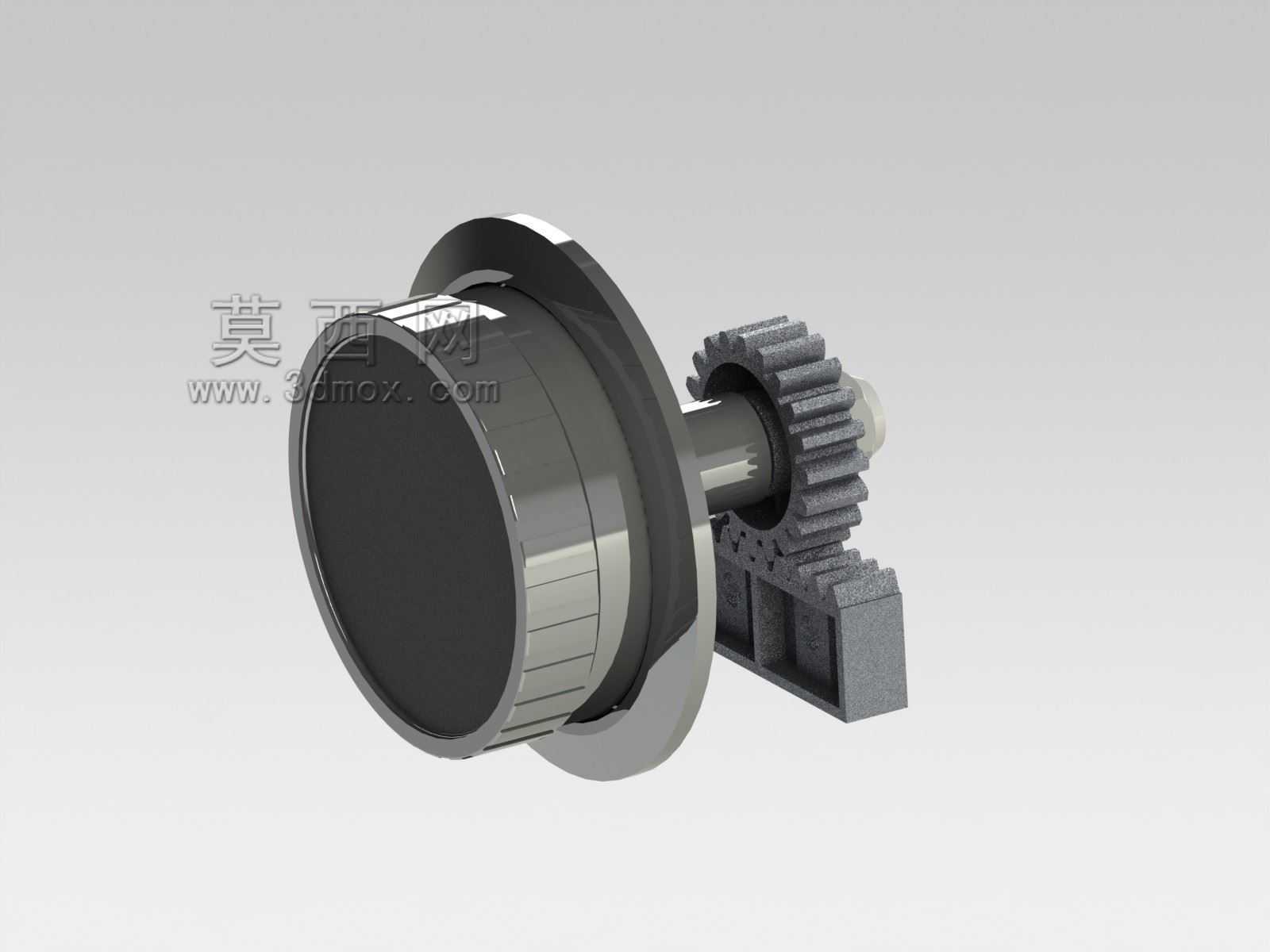

　　日常民用、商用安防场景中，横杆锁是应用覆盖率极高的闭锁构件，常见于室内隔间门、仓储柜门、设备检修舱门等场景，其核心传动逻辑的合理性直接决定锁具的操作手感、闭锁可靠性与使用寿命，这套三维数模完整还原了横杆锁从旋钮输入到锁舌伸缩的全链路传动结构，可作为锁具结构设计、传动原理验证、逆向测绘参考的具象化载体。从结构组成来看，整套构件包含旋钮输入轴、定位法兰盘、传动齿轮、齿条锁舌座、轴向限位垫片、锁紧紧固件几个核心部分，所有配合面的公差预留、啮合间隙都在建模过程中做了符合实际装配要求的设定，并非仅做外观层面的曲面堆砌。在实际工程设计中，横杆锁的输入扭矩传递路径是首先需要校核的部分，这套结构里旋钮端的扭矩通过带扁位的轴段传递到传动齿轮，

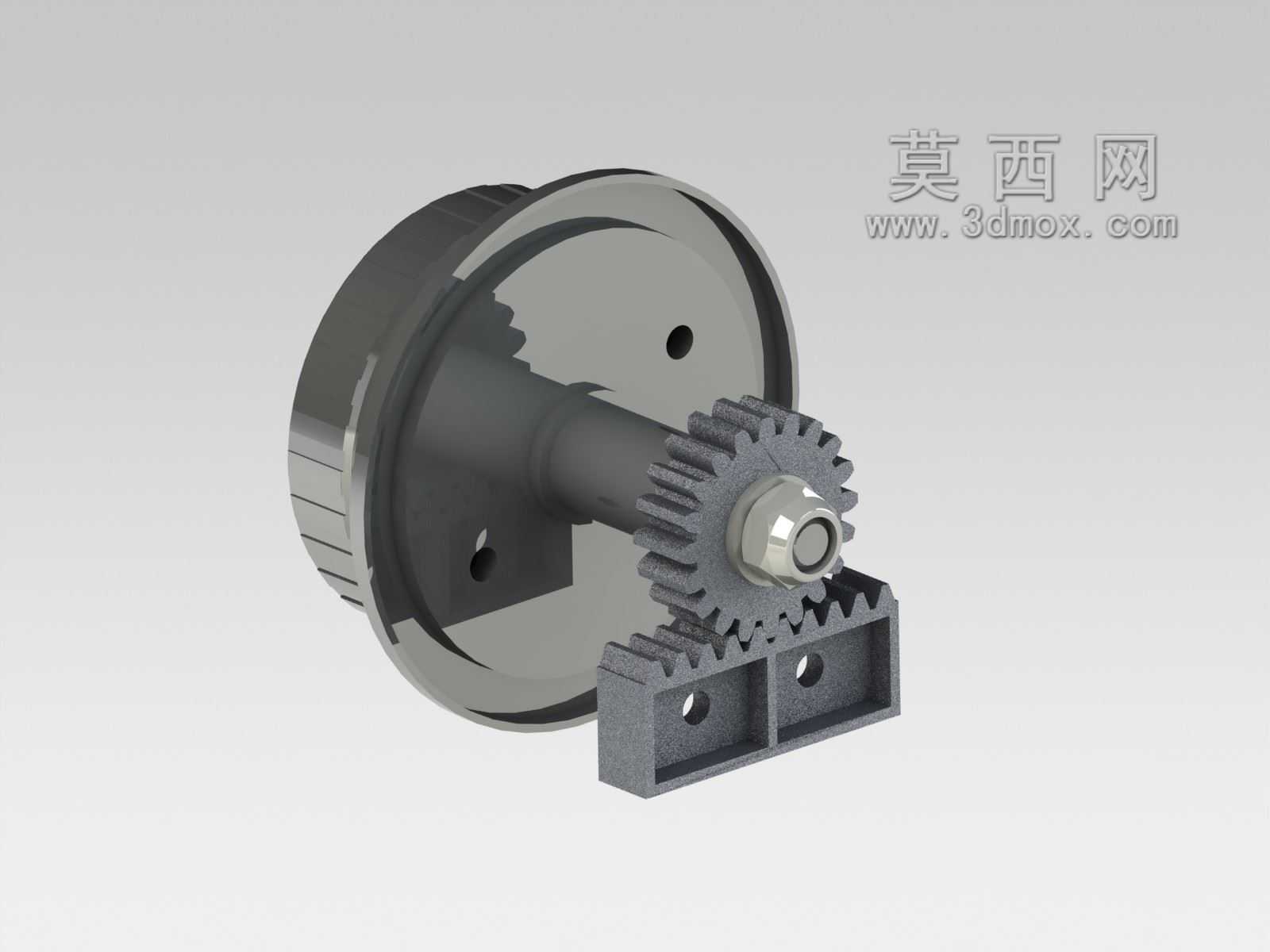

　　避免了光轴配合下的打滑风险，齿轮与下方的齿条做直齿啮合，将旋钮的旋转运动直接转化为齿条的直线往复运动，最终带动锁舌完成伸出闭锁、缩回解锁的动作，相比传统的弹簧顶推式锁具结构，这种齿轮齿条传动的横杆锁操作行程更线性，不会出现弹簧长期使用后疲劳失效导致的锁舌卡滞问题。建模过程中对安装边界的还原也贴合实际装配需求，定位法兰盘上的两个安装孔位间距、法兰盘的外径尺寸，都匹配常规柜门、隔间门的开孔安装标准，安装时仅需在门板上开出对应直径的轴过孔，通过法兰盘的两个安装孔即可完成锁体的固定，不需要额外设计复杂的安装基座，适配厚度在30mm到50mm区间的常见门板材质，无论是木质门板、冷轧钢柜体还是亚克力检修舱门都能适配。齿轮与齿条的啮合参数选择上，

　　采用了小模数直齿设计，模数选取兼顾了传动强度与结构紧凑性，齿侧预留了0.02mm到0.05mm的装配间隙，既避免加工误差导致的啮合卡滞，也不会因为间隙过大造成旋钮操作的空行程过长，实际操作时旋钮的旋转角度与锁舌的伸缩行程呈严格线性对应，旋转90度即可完成全行程的闭锁或解锁动作，符合日常使用的操作习惯。轴向定位部分，轴段上的限位垫片与锁紧螺母配合，将整个传动组件的轴向窜动量控制在0.1mm以内，避免长期使用后轴系前后窜动导致的齿轮齿条啮合错位，同时法兰盘与轴的配合段做了光滑轴颈设计，减少旋转过程中的摩擦阻力，旋钮转动的阻尼感均匀，不会出现某一段卡顿、某一段松垮的问题。在结构设计思路上，这套横杆锁没有采用复杂的多级传动结构，

　　而是用单组齿轮齿条直接完成运动形式转换，最大程度减少了传动链上的零件数量，一方面降低了生产装配的复杂度，减少了各个配合环节的故障点，另一方面也让后期维护更加便捷，出现故障时仅需检查齿轮齿条的啮合磨损情况、紧固件是否松动即可完成排查，不需要拆解大量嵌套零件。从实际使用场景的适配性来看，这种结构的横杆锁不依赖复杂的电子元器件，纯机械传动的结构可靠性更高，在潮湿、多粉尘的仓储环境、设备机房环境下也能稳定工作，不会出现电子锁具受潮短路、积尘失灵的问题，同时传动结构的外露部分做了圆滑过渡处理，没有尖锐的棱角，安装完成后外露的旋钮部分与门板表面贴合平整，不会勾挂过往人员的衣物或者设备管线。建模时对各个零件的壁厚也做了符合生产工艺的设定，齿轮的轮毂厚度、齿条座的壁厚都满足锌合金压铸或者工程塑料注塑的工艺要求，不会出现壁厚不均导致的注塑缩痕、压铸冷隔等生产缺陷，零件的拔模角度也在建模时做了预留，不需要后续结构调整即可直接对接模具开模流程。锁舌部分的行程设定为15mm，这个伸出长度既能够保证闭锁时与门框锁扣的啮合深度足够，不会因为外力冲撞导致锁舌滑脱，也不会因为行程过长造成旋钮旋转角度过大，影响操作便捷性，齿条座上预留了锁舌安装的定位槽，可以根据不同的使用场景更换金属锁舌或者尼龙锁舌，金属锁舌适配高安防需求的仓储柜门，尼龙锁舌适配需要静音效果的室内隔间门，不需要改动整体传动结构即可完成适配。
