小型电子密码防盗保险柜结构设计

　　日常做商用及民用安防配套结构设计时，这类小型嵌入式保险柜是接触频次很高的品类，不同于大型金库门级别的重型安防产品，这类紧凑型柜体的核心设计逻辑，是在有限安装空间内平衡防盗性能、操作便捷性与安装适配性。从实际落地场景来看，这类柜体常被嵌入衣柜夹层、办公室文件柜侧壁、酒店客房床头柜内部，用来存放贵重小件物品、重要文档、备用现金等，不需要占用独立的地面摆放空间，安装完成后仅外露操作面板与柜门，隐蔽性较强。

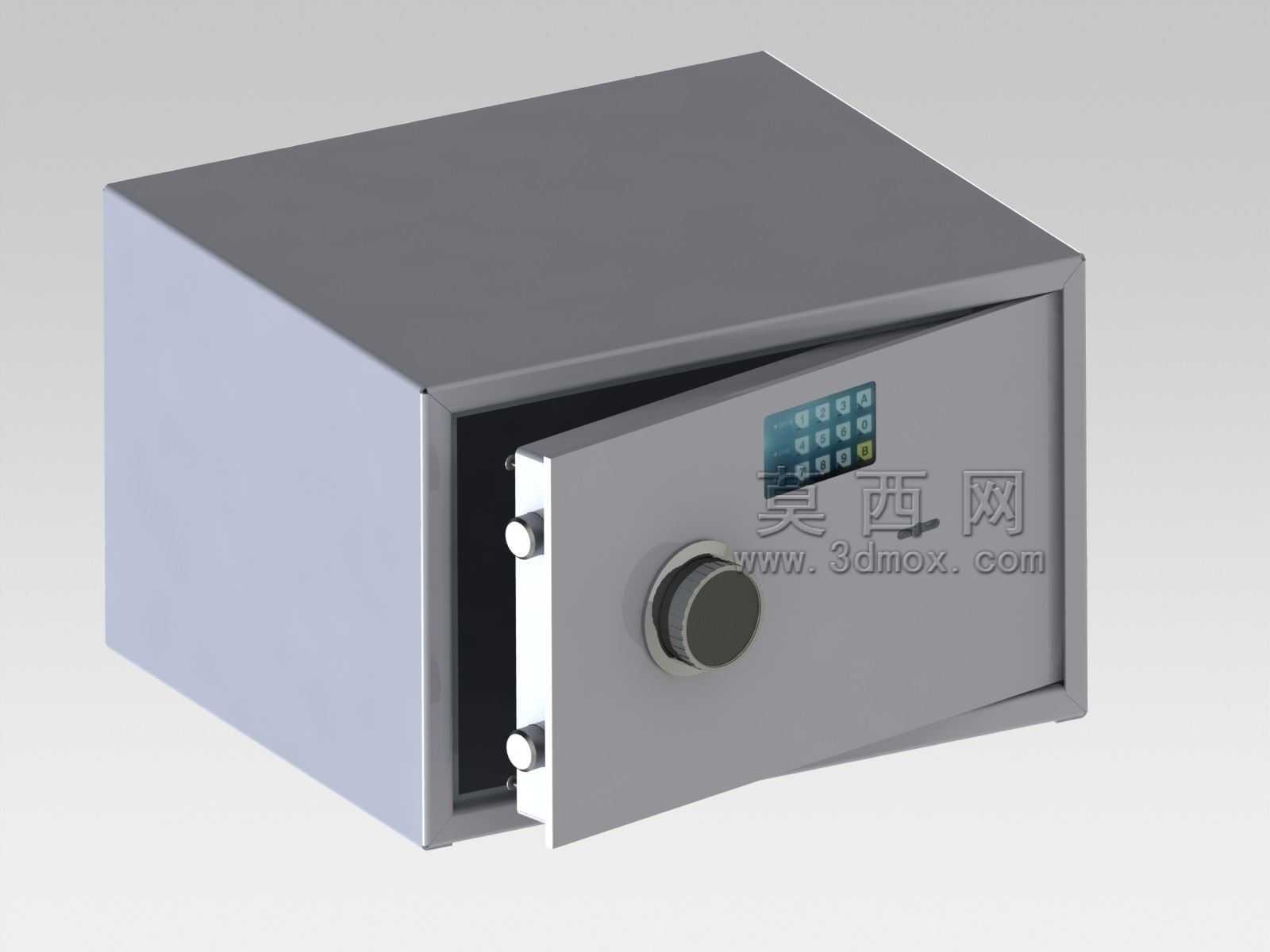

　　从结构设计的角度拆解，首先要考虑的是门板与箱体的配合间隙，图中可见的门轴侧采用了外置式的圆柱锁舌配合隐藏式铰链结构，这种设计的优势是当柜门关闭后，铰链侧完全被箱体侧边遮挡，无法从外部通过破坏铰链的方式开启柜门，配合门板侧的多方位锁舌伸出结构，能在门板闭合后形成多点位的限位，避免单点受力后门板变形脱出。门板上的操作区域集成了电子密码按键面板与机械应急锁旋钮，电子密码模块负责日常的快速开启操作，机械锁结构则作为电子模块故障、电源耗尽时的应急开启通道，两个模块的安装位在门板内侧做了独立的安装腔，用薄钢板做分隔防护，避免外力冲击面板时直接破坏内部的锁止机构。

　　箱体部分采用折弯一体成型的钢板壳体，后侧与侧边没有额外的拼接焊缝，整体的结构刚性更好，在做安装固定时，箱体背部预留了膨胀螺栓安装孔位，可以直接将柜体固定在建筑墙体或者家具的承重结构上，避免整体被搬移破坏。设计时需要严格控制箱体的外部安装边界尺寸，常规适配家用衣柜夹层的型号，整体深度不会超过350mm，宽度与高度控制在400mm与250mm区间，预留出柜门开启时的旋转空间，避免开门时与周边家具结构产生干涉。柜门与箱体的贴合面做了折弯止口结构，闭合后止口互相嵌合，缝隙控制在1mm以内，既可以提升防撬性能，也能避免灰尘、水汽进入柜体内部，对存放的纸质文档、金属小件造成锈蚀或污损。

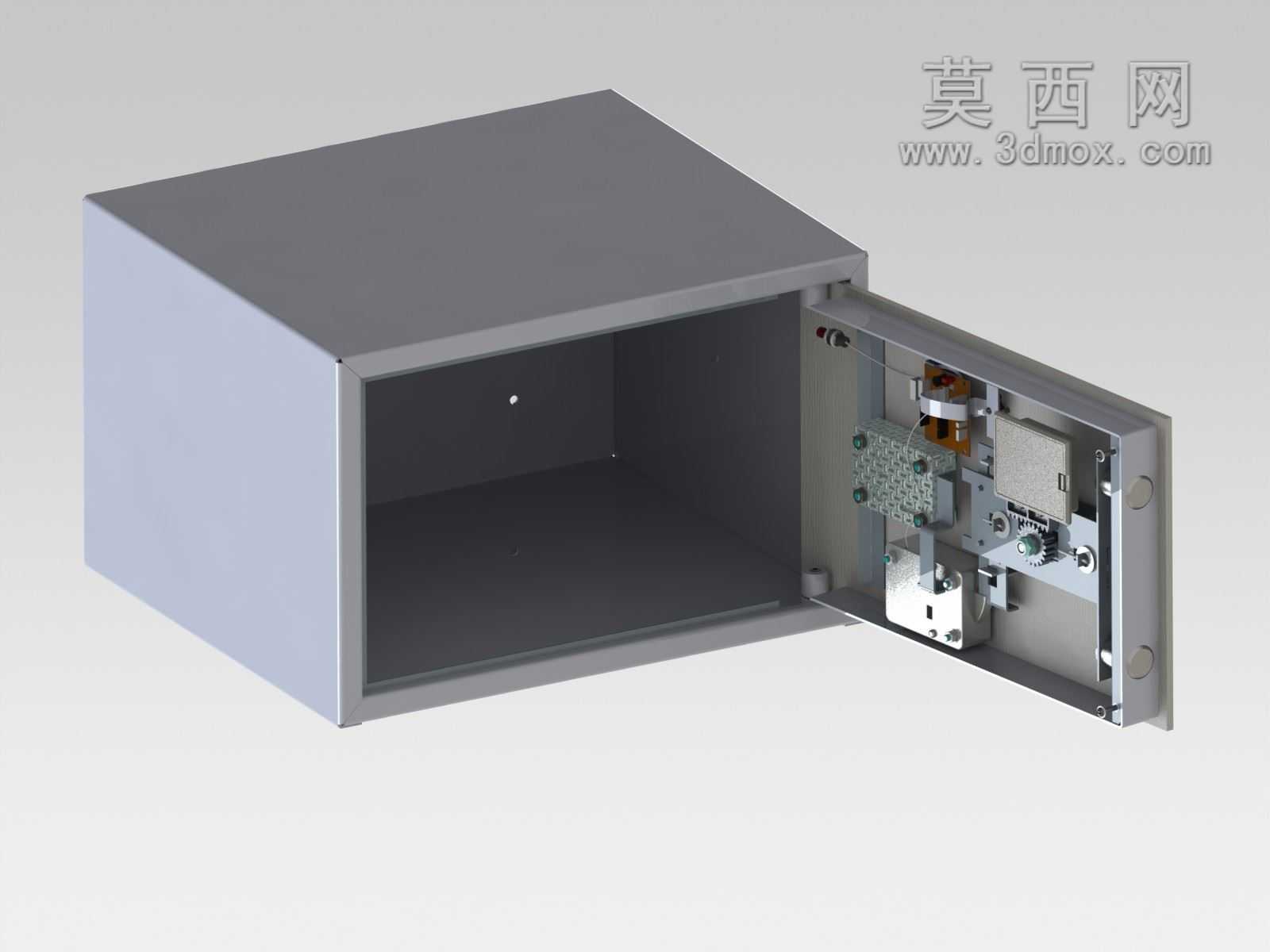

　　内部的存储腔做了平整化处理，没有突出的结构件，方便用户根据存放物品的尺寸灵活调整空间，部分同类型产品会在内部增加绒布衬层，避免存放的贵重饰品、精密小件被金属内壁刮花。在做三维建模时，需要重点验证锁舌的伸缩行程与门板旋转的运动干涉，确保锁舌完全伸出时能卡入箱体对应的锁孔位，同时门板开启90度时，锁舌不会与箱体侧边产生碰撞；另外要验证电子面板的安装位与门板内侧加强筋的位置关系，避免加强筋遮挡电子模块的走线空间，门板内侧的锁体安装位要做加厚衬板，提升锁体固定的结构强度，避免外力冲击旋钮部位时锁体脱落。

　　这类产品的设计不需要追求过度的厚重材料，而是通过结构设计提升抗破坏能力，比如门板边缘的折弯结构、箱体的一体成型工艺、多点位锁止的布局，都是在合理控制材料成本与整体重量的前提下，提升安防性能的设计思路，同时兼顾民用场景下的安装便捷性与日常使用的操作体验，不需要复杂的操作流程就能完成存取动作，适配家庭、小型办公场所、酒店客房等多场景的使用需求。
