电子密码式前面板锁具结构设计方案

　　在商用储物柜、机要文件柜、小型保险柜以及户外设备舱的安防配置场景中，前面板锁是直接承担人机交互、权限验证与启闭执行核心功能的终端部件，其结构设计的合理性直接决定了整套锁闭系统的使用体验与防护可靠性。不同于传统机械弹子锁依赖物理钥匙的验证逻辑，这款带数字按键的前面板锁将密码输入模块、手动应急解锁旋钮整合在一体化压铸成型的金属面板上，既满足了日常电子密码快速解锁的使用需求，也保留了机械结构作为应急解锁的冗余路径，避免电子模块故障时出现锁死无法开启的问题。

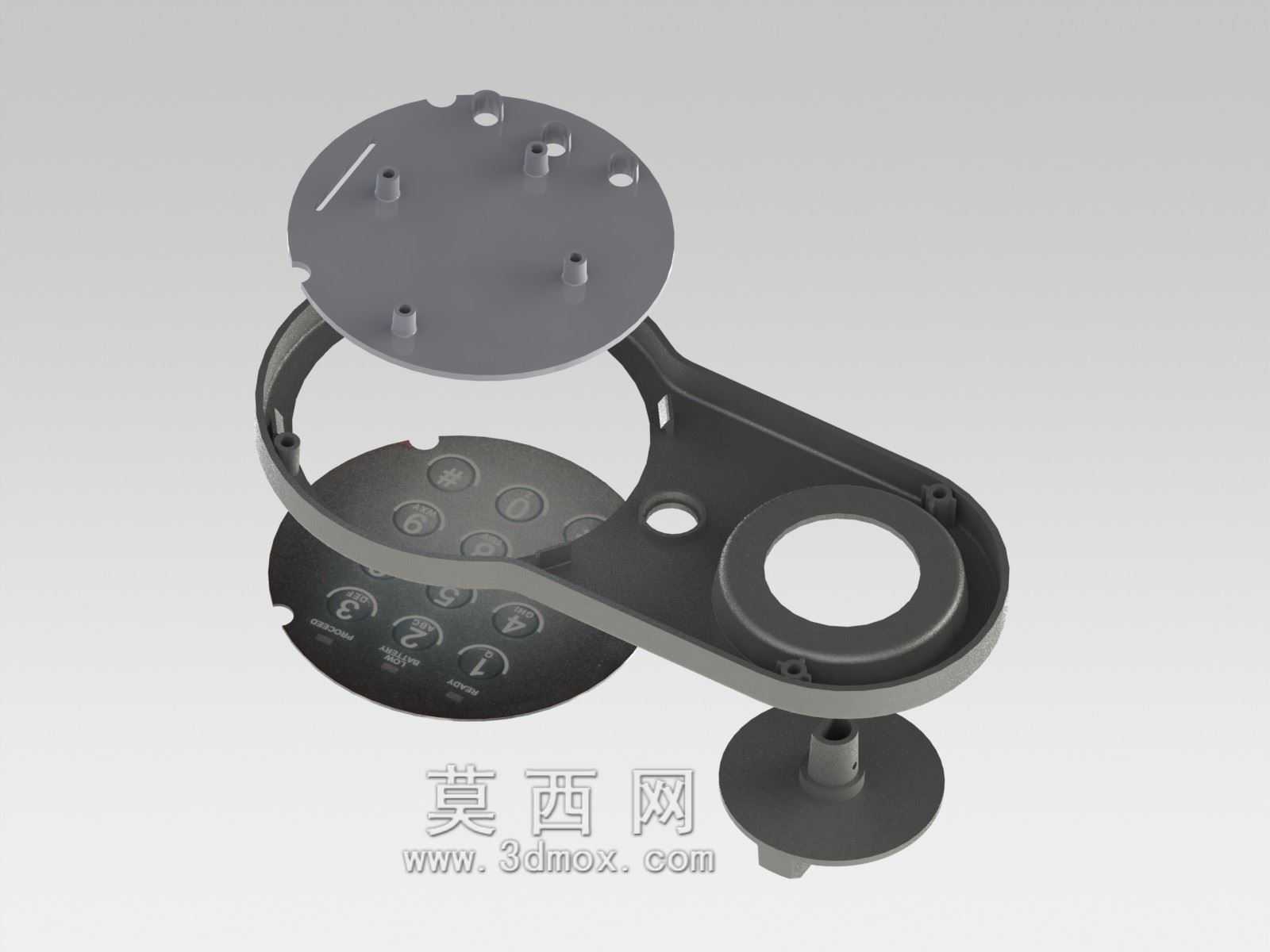

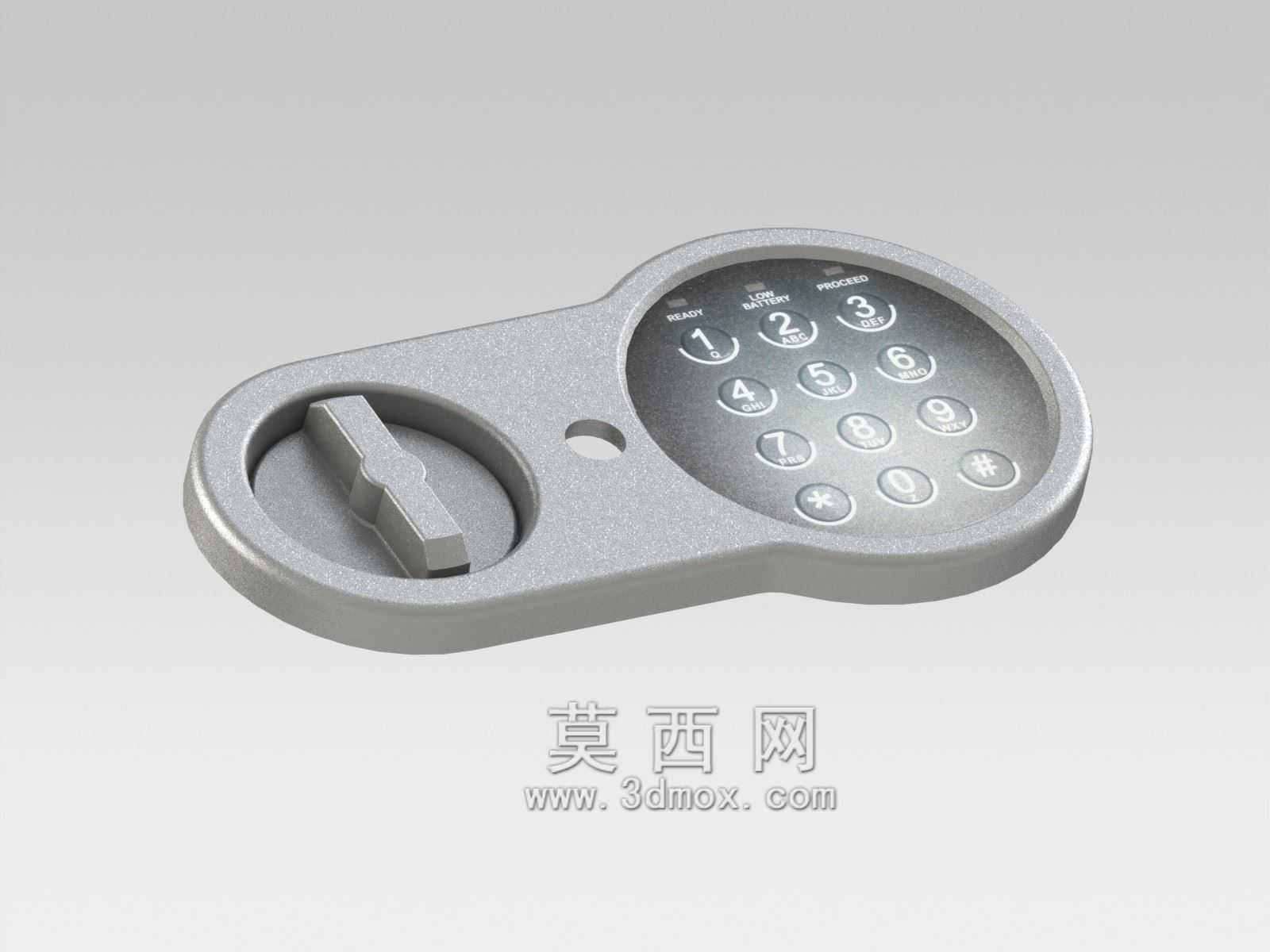

　　从结构布局来看，这款锁的面板采用异形轮廓设计，整体分为两个功能区域：占面板面积约三分之二的圆形区域下沉布置数字按键模组，按键排布采用标准电话键盘布局，1-9数字按键呈三行三列规整排列，底部设置功能确认与清除按键，下沉式的边框设计能够在按键外围形成物理防护，既可以避免日常搬运、磕碰过程中直接撞击按键造成损坏，也能在一定程度上阻挡液体泼溅直接渗入按键缝隙，提升户外或潮湿场景下的适应能力。面板另一侧的圆形区域内嵌一字型手动旋钮，旋钮与面板表面齐平，旋钮边缘做了防滑倒角处理，旋钮与面板之间预留均匀的转动间隙，保证旋钮转动时无卡滞，这个旋钮直接连接锁体内部的机械锁舌机构，在电子模块断电、电路故障的场景下，可以通过配套的机械钥匙带动旋钮转动，直接驱动锁舌完成解锁动作。

　　面板上两个功能区域之间预留了一个小圆孔，这个位置是锁具安装时的固定螺丝过孔，配合面板背面的其他固定点位，可以将整个前面板牢牢固定在门板的开孔位置，安装时只需要在门板上按照对应尺寸开出适配的异形开孔，将面板从门板外侧嵌入，再从门板内侧通过螺丝锁紧即可完成固定，不需要额外的复杂安装结构，适配1.2-3mm厚度的冷轧钢门板、木质门板以及ABS工程塑料门板，覆盖了绝大多数柜体类产品的门板厚度范围。面板整体采用锌合金一体压铸成型，表面做磨砂喷塑处理，既保证了面板的结构强度，能够抵御一定程度的外力撬砸，也能避免长期使用过程中表面出现锈蚀、掉漆的问题，磨砂质感的表面不容易残留指纹与污渍，日常维护只需要用干布擦拭即可保持外观整洁。

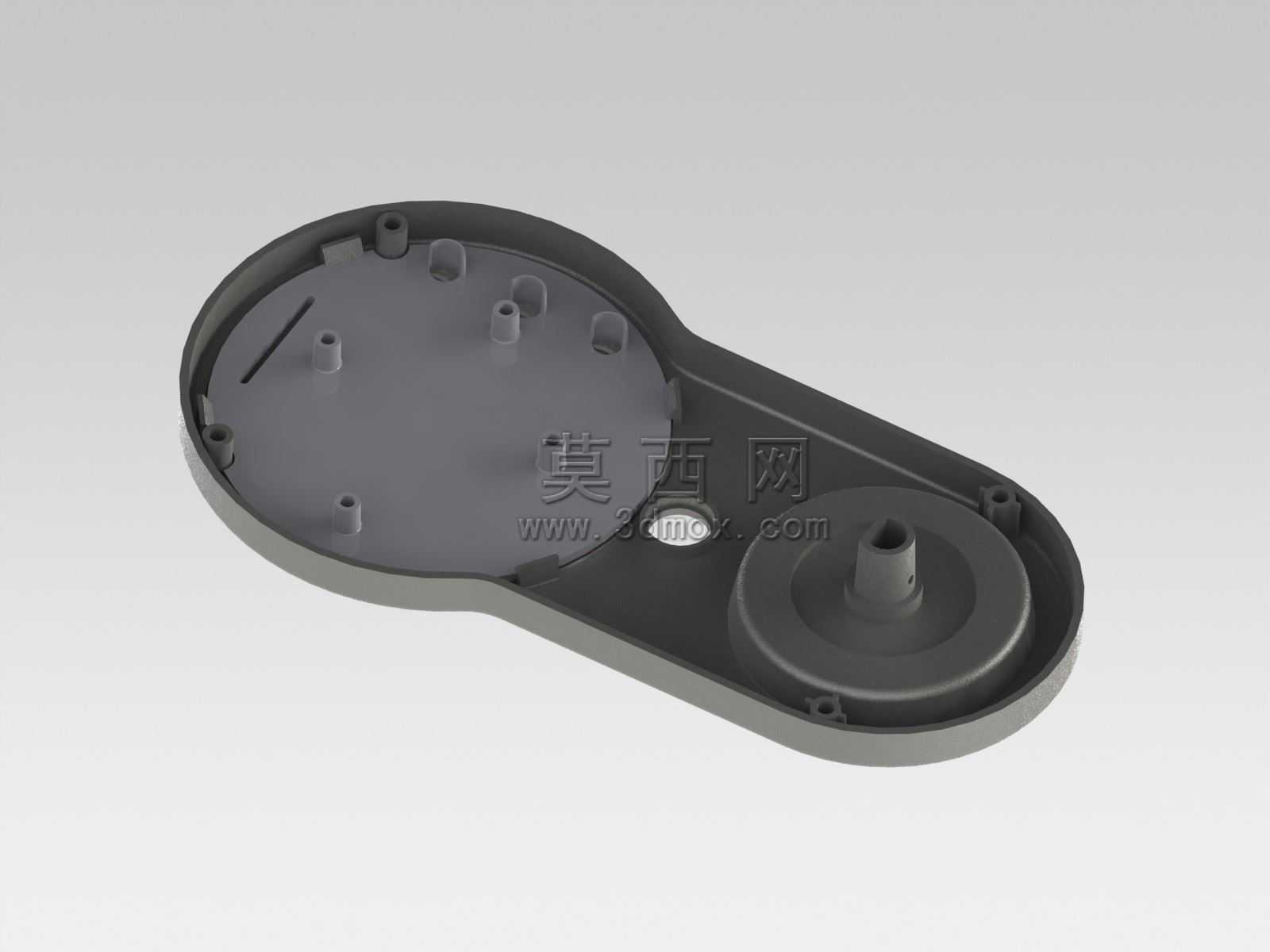

　　在设计这款锁的三维结构时，需要重点关注几个核心的尺寸边界：首先是面板的整体外轮廓尺寸，要保证嵌入门板后，面板边缘能够完全覆盖门板开孔的缝隙，避免出现缝隙过大导致的撬动风险；其次是按键区域的下沉深度，既要保证按键按下时有足够的行程反馈，也要控制下沉深度避免积灰积水；再者是旋钮的转动扭矩设计，需要将旋钮的转动力矩控制在0.2-0.5N·m之间，既保证转动时没有松旷感，也不会因为力矩过大导致应急解锁时操作费力。另外，面板背面的电子模块安装槽需要做限位筋设计，保证PCB板安装后不会出现晃动，按键与PCB上的微动开关位置要精准对位，偏差控制在0.2mm以内，避免出现按键按下无法触发的问题。

　　从实际应用的角度出发，这款前面板锁的结构设计充分平衡了电子解锁的便捷性与机械结构的可靠性，日常使用时用户只需要输入正确的数字密码，锁体内部的电磁机构就会自动解锁，用户转动门把手即可开启柜门，不需要携带实体钥匙，适合多人使用的公共储物柜、办公文件柜场景，能够通过设置不同密码实现分级权限管理；而应急机械结构的存在，则解决了电子锁普遍存在的断电故障痛点，即使在电池耗尽、电路损坏的极端情况下，管理人员也可以通过机械钥匙完成解锁，不会出现柜体无法打开需要破拆的问题。在建模过程中，需要对所有配合面做公差匹配设计，面板与门板的配合采用间隙配合，间隙控制在0.1-0.3mm之间，旋钮与面板安装孔的配合间隙控制在0.1mm以内，既保证转动顺畅，也避免缝隙过大导致异物进入锁体内部。同时，面板背面的走线槽要做圆滑过渡处理，避免锋利的边角割伤连接电线，提升产品组装时的便利性与长期使用的可靠性。
