小型电控柜内置式机械锁具结构设计

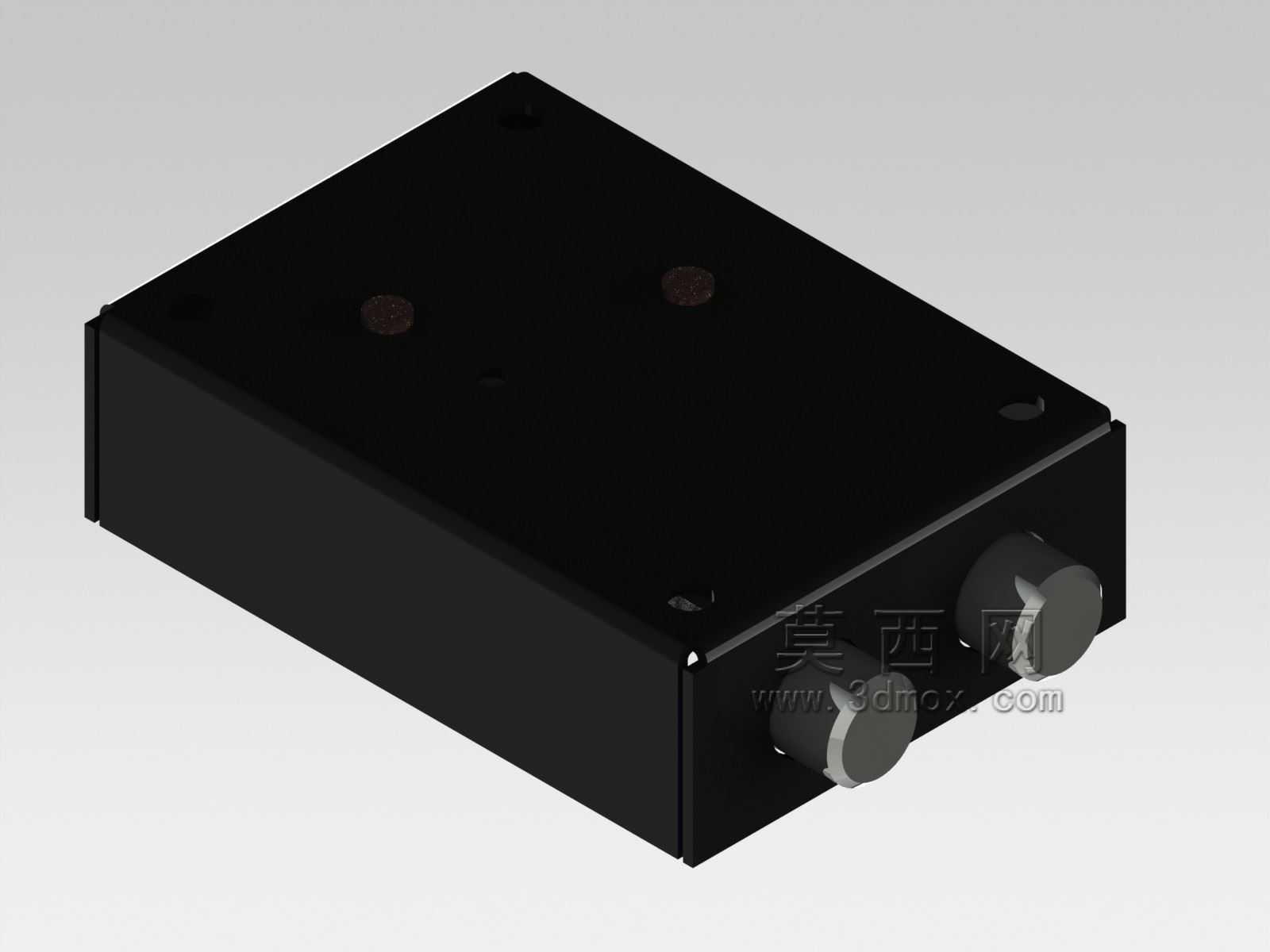

　　这款锁具的结构设计，最初是针对小型工业电控柜、壁挂式控制箱的内部锁止需求开发的，区别于市面常见的外露式转舌锁，这款锁采用半内嵌的安装形式，锁体主体藏于箱柜门板内侧，仅锁芯操作端与门板外表面齐平，能避免户外安装场景下外力磕碰导致的锁具变形，也能减少粉尘、喷淋液体顺着锁具缝隙渗入柜体内部的概率。从实际应用场景来看，这类锁具适配门板厚度1.2mm到2.5mm的冷轧钢柜体，不管是车间内的小型设备控制箱、楼宇配套的弱电接线箱，还是户外壁挂式的小型信号箱，都能匹配安装，锁体侧面预留的两个金属连接柱，是用来和柜体侧框的锁扣座配合的，锁舌伸出时能同时卡入上下两个定位点，相比单点锁止的结构，能避免门板受外力挤压时出现边角翘起的问题，锁闭后的门板贴合度更好，防护等级表现更稳定。

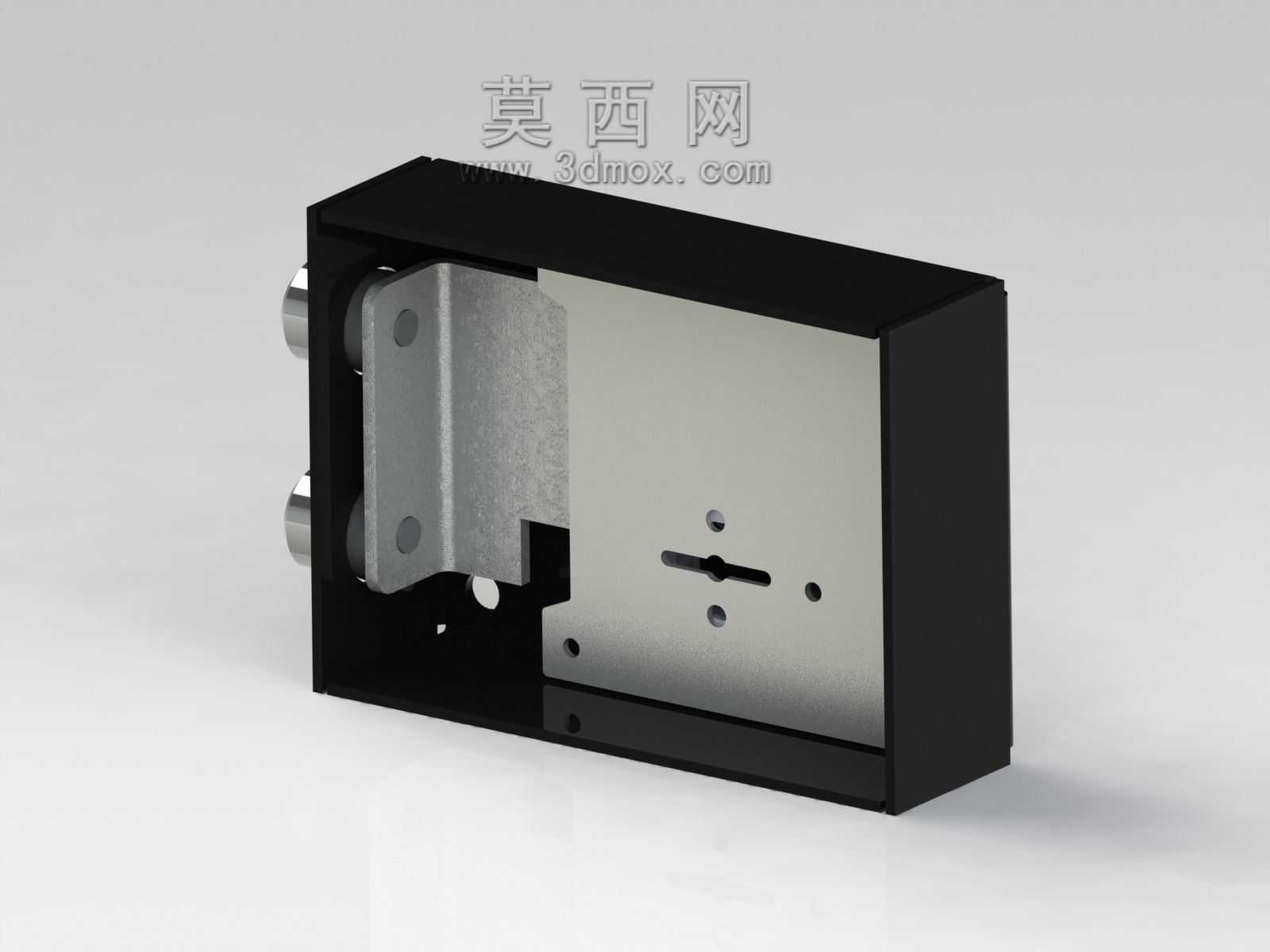

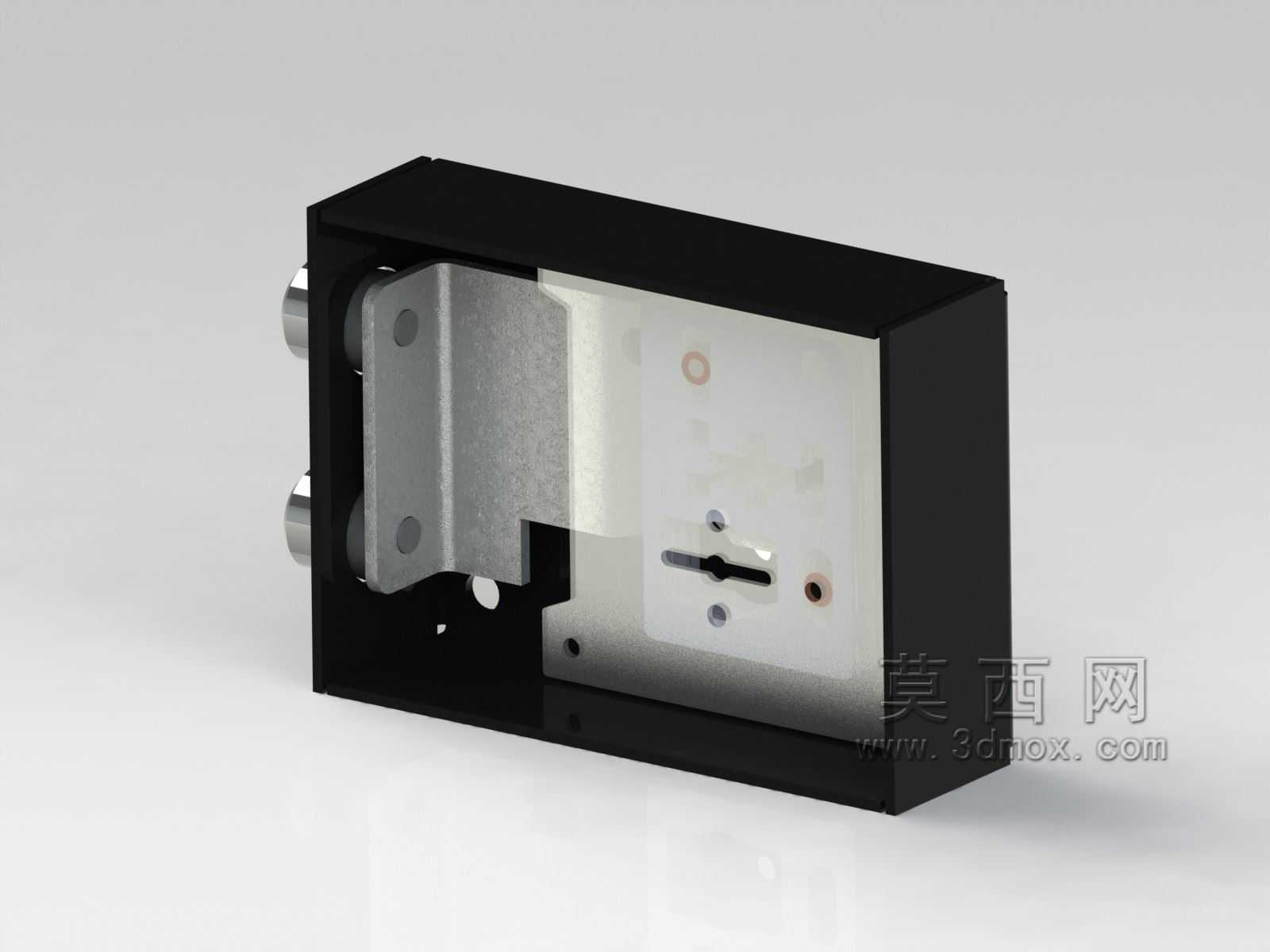

　　从设计思路上看，这款锁没有采用复杂的电子锁芯结构，全程采用纯机械传动，锁芯转动时通过内部的拨片带动金属锁舌做直线伸缩运动，传动路径上没有多余的齿轮、连杆结构，长期使用的故障率更低，也不需要额外供电，完全适配没有外接电源的无源箱柜使用场景。锁体的外壳采用黑色阻燃工程塑料注塑成型，内部的锁舌、传动拨片、安装固定片都采用镀锌钢板冲压加工，塑料外壳和金属内件之间通过卡扣加定位柱的方式组合，不需要额外打螺丝固定，装配工序更简单，批量生产时的装配效率更高。锁体内部的锁舌做了圆角导向处理，锁闭过程中就算门板和柜体之间存在1mm以内的装配错位，锁舌也能顺着导向斜面顺利滑入锁扣座，不会出现卡滞、顶死的情况，对现场安装的公差容忍度更高，能降低现场安装的调整难度。

　　安装边界方面，这款锁在门板上需要开出的安装孔为矩形，尺寸刚好匹配锁体的内嵌部分，锁体放入安装孔后，通过内侧的两个折弯固定片卡在门板背面，不需要额外的安装螺母，只需要把固定片的折弯边压平就能完成锁体的初步固定，再配合侧面的定位柱和锁扣座对位，就能完成整套锁具的安装，整个安装过程不需要特殊工具，普通的一字螺丝刀就能完成全部操作。锁芯的操作端采用一字槽结构，配套通用的一字钥匙就能开启，也可以根据需求换成三角锁芯、方头锁芯，适配不同场景的权限管理需求，比如普通车间的设备箱用一字锁芯方便运维人员操作，户外公共区域的箱体用三角锁芯就能避免无关人员随意开启。

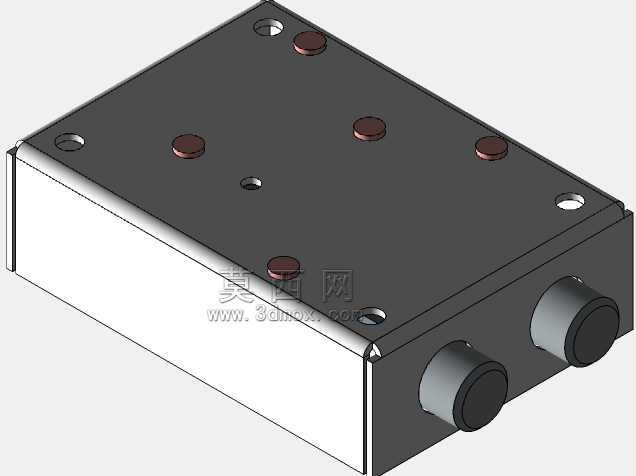

　　从实际使用的可靠性角度出发，这款锁的传动部件之间预留了0.2mm的活动间隙，就算在低温环境下塑料外壳出现轻微收缩，也不会影响内部传动部件的正常动作，金属锁舌的伸缩行程设计为12mm，足够抵消门板密封胶条的压缩量，锁闭后能保证胶条的压缩量在3mm到5mm之间，刚好满足柜体IP54防护等级的密封要求，不会因为锁止行程不够导致胶条压合不严，也不会因为行程过大导致锁舌和锁扣座之间出现硬摩擦，长期开关不会出现锁舌磨损过快的问题。锁体侧面的两个连接柱采用和锁舌同材质的镀锌钢材，和锁体外壳之间做了防转定位，安装时不会因为拧动固定螺丝导致柱体转动，对位精度更有保障。
