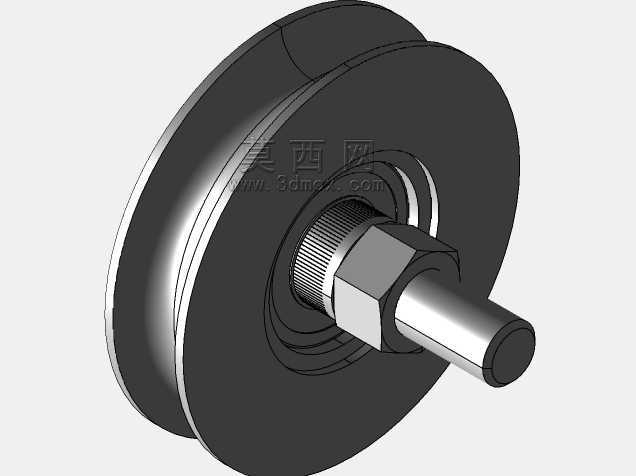

带安装轴圆槽滑动导向滚轮组件

　　这款带安装轴的圆槽滚轮组件，核心采用滑动轴承结构，额定承载能力可达210公斤，适配意大利Combiarialdo系列闸门配套使用场景，也可迁移至同类需要槽面导向的直线往复运动机构中。从实际工况适配角度看，这类圆槽滚轮最常应用在平面闸门的侧向导向、升降式防护门的行走支撑、轻型输送线的侧边限位工位，相比平边滚轮，轮面的内凹圆槽可以卡入配套的圆导轨或者导向凸棱，避免运行过程中出现轮体脱轨、侧向偏移的问题，尤其适合存在一定侧向载荷的升降、平移运动场景。

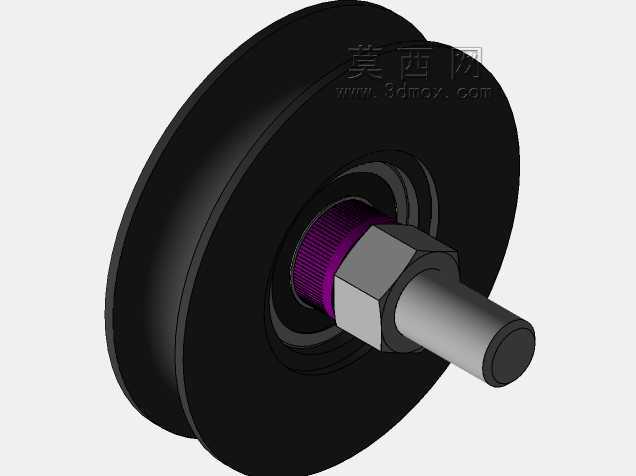

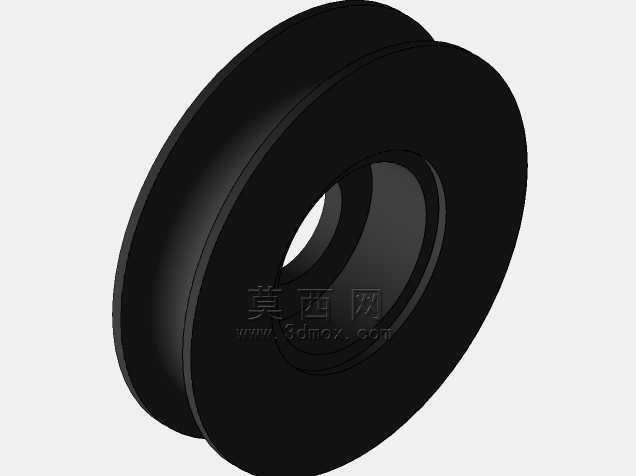

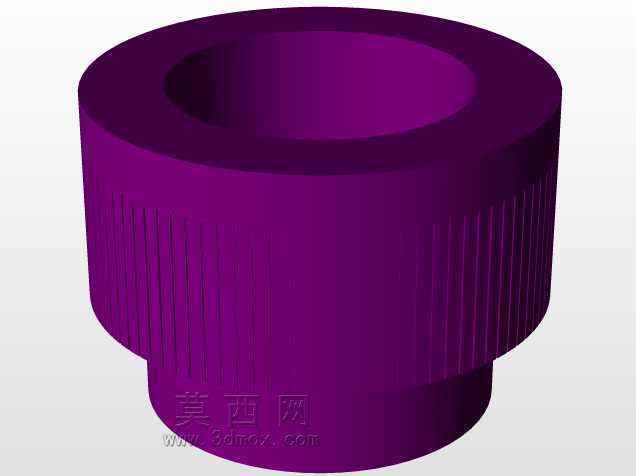

　　设计层面，轮体采用一体式圆盘结构，轮缘做了圆弧过渡处理，没有尖锐棱角，既可以减少轮体与导轨接触时的应力集中，也能避免安装调试过程中划伤操作人员。轮体中心的轴承安装位采用过盈配合设计，滑动轴承衬套直接压入轮体中心孔，不需要额外的轴承座固定，减少了装配环节的零件数量，衬套内孔与安装轴采用间隙配合，保证轮体可以绕轴顺畅转动，同时配合间隙控制在合理范围，避免轮体转动时出现过大的径向窜动。安装轴一端加工有外螺纹，配套六角锁紧螺母，可以直接将整个滚轮组件固定在设备的安装支架上，轴肩位置可以顶住支架安装面，控制滚轮的轴向安装位置，不需要额外设计轴用挡圈或者定位套，简化了安装结构。

　　从安装边界来看，轮体的外径尺寸适配常规轻型闸门的导向间隙，轮面的圆槽弧度与常用的8-12mm直径圆导轨匹配，安装轴的光轴段长度可以适配3-8mm厚度的安装板材，螺纹段长度足够容纳螺母与防松垫片，安装时只需要在支架上加工对应直径的光孔，将轴穿过孔后锁紧螺母即可完成固定，不需要复杂的定位工装。实际使用中，这类滑动轴承结构的滚轮不需要定期加注润滑脂，衬套采用自润滑材质，在无强腐蚀、常温的工况下可以长期免维护运行，相比带滚珠的滚动轴承滚轮，抗冲击能力更强，在闸门启闭这类存在瞬时冲击载荷的场景下，不会出现滚珠碎裂、轴承卡滞的问题。

　　轮体的材质选用高强度工程塑料或者铸铁材质，根据使用场景的载荷等级可以灵活替换，塑料材质的轮体运行噪音更低，不会划伤导轨表面，适合对噪音控制有要求的室内防护门场景；铸铁材质的轮体耐磨性能更好，适合户外闸门、重型平移门这类高负载、高使用频率的场景。安装轴采用中碳钢材质，表面做了防锈处理，螺纹部分的精度满足普通锁紧要求，不需要高精度的螺纹配合，降低了加工成本。整个组件的装配逻辑非常简单，所有零件都采用同轴设计，装配时只需要依次将衬套压入轮体、轴穿入衬套内孔、拧上锁紧螺母即可完成总装，没有复杂的装配工序，适合批量生产与现场快速更换。

　　在实际选型过程中，需要注意轮体圆槽的尺寸要与配套导轨的直径匹配，间隙过大会导致导向精度不足，间隙过小会出现卡滞、磨损加剧的问题；安装轴的伸出长度要根据支架厚度调整，避免螺母锁紧后轴端顶到其他运动部件；承载能力要按照实际工况的最大静载荷乘以1.5倍的安全系数选型，避免长期过载导致轮体变形、衬套快速磨损。这类滚轮组件除了闸门应用外，也可以用在小型平移工作台的导向、自动化设备的直线运动限位、仓储货架的推拉门行走支撑等场景，只要是需要槽面导向、中低载荷的滚动支撑工位，都可以适配这款结构，只需要根据实际安装空间调整轮体宽度、轴长等尺寸参数即可。
