异径外螺纹黄铜液压管路过渡接头

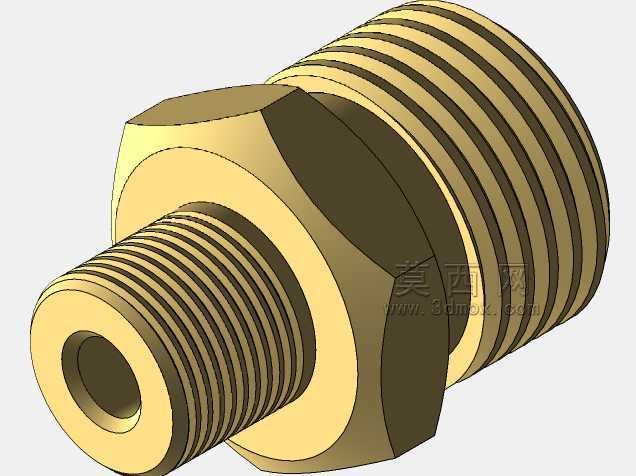

　　这款黄铜材质的异径外螺纹过渡接头，主要应用在中低压流体输送管路的变径连接场景，常见于小型液压站油路、气动控制回路、润滑系统管路、民用供水供气支路的转接位置，用来解决两种不同通径、不同螺纹规格管路的对接需求，避免管路变径处采用焊接、胶接带来的渗漏风险与后期维护难题。从结构设计来看，接头整体采用棒料一体切削加工成型，没有拼接焊缝，本体强度均匀，能承受常规工况下的管路振动与压力冲击，中间的六角扳拧台是设计时优先考虑安装便利性的结构，对边尺寸按照标准扳手开口尺寸预留，安装时可以用普通开口扳手或者活动扳手卡紧，不会出现打滑、拧圆的问题，六角台的厚度也经过受力校核，拧紧过程中不会因为扭矩过大出现扳拧部位变形。两端的外螺纹分别对应不同的公称通径，

　　大端螺纹适配大口径主管路，小端螺纹适配小口径支路，螺纹牙型按照通用密封管螺纹的参数设计，牙顶与牙底的间隙控制在合理范围，装配时配合生料带或者密封胶就能实现可靠密封，不需要额外加装密封垫片，减少了装配时的零件数量。接头内部是等壁通流孔，流道没有突然的扩缩或者直角转折，流体经过时的局部阻力损失小，不会在接头内部形成涡流滞流区，对于液压油路来说，能减少压力损失，避免局部油温异常升高；对于供水供气回路来说，能降低流道噪音，减少杂质在接头内部的沉积。从安装边界来看，接头安装后六角台两端分别贴合两侧管路的端面，轴向安装尺寸紧凑，不会占用过多的管路排布空间，适合在设备内部管路排布密集、操作空间狭小的位置使用，比如机床润滑系统的阀组出口、

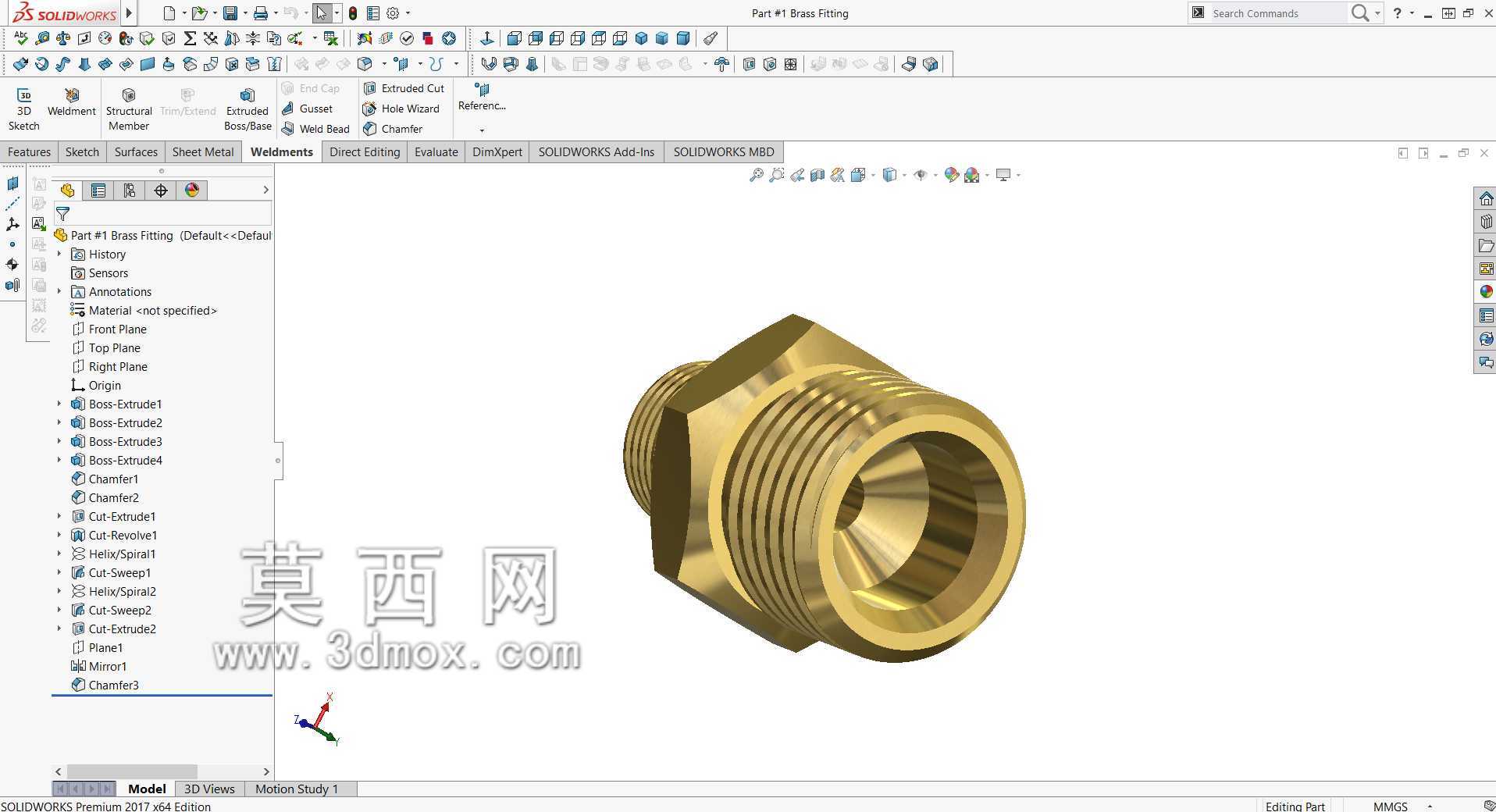

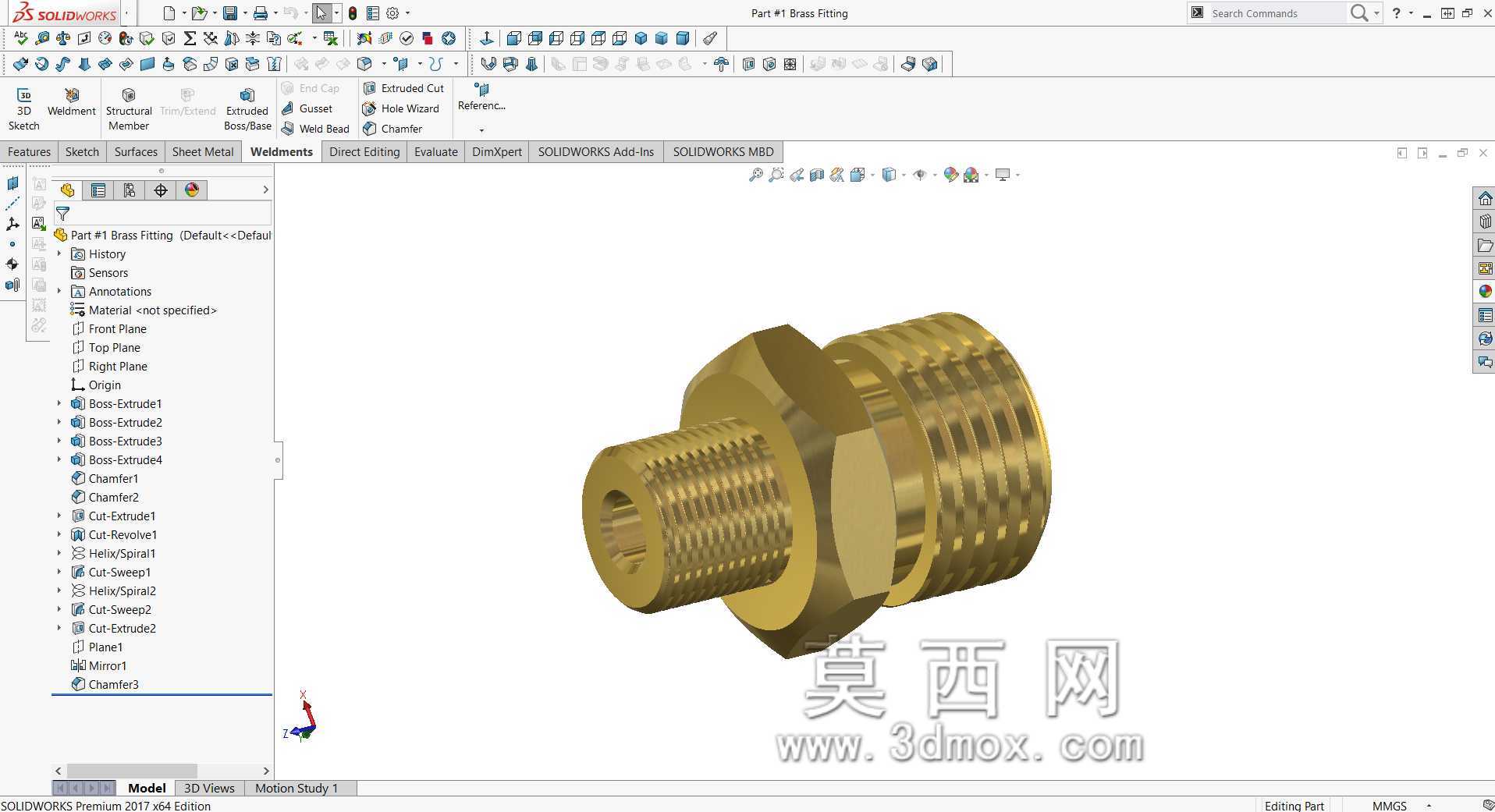

　　小型气动设备的气缸接气口、家装水电改造中的水管变径位置，都能适配。设计这款接头的三维模型时，首先要确定两端螺纹的公称直径、螺距、有效旋合长度，保证螺纹旋合后有足够的连接强度，不会因为管路拉扯出现脱扣；其次要校核六角扳拧台的位置，要保证两端螺纹拧入对应管路接头后，六角台刚好位于两个连接端的中间位置，给扳手留出足够的操作空间，不会出现扳手卡到相邻管路或者设备壳体的问题；内部流道的孔径要根据两端通径做平滑过渡，过渡段的锥角控制在15度以内，尽可能降低流阻，同时要保证接头壁厚均匀，最薄处的壁厚要满足额定压力下的强度要求，避免打压测试时出现开裂、鼓包的问题。黄铜材质本身的耐腐蚀性较好，在常规的液压油、压缩空气、

　　常温自来水环境下不会出现明显的锈蚀，使用寿命长，而且黄铜的切削加工性能优异，批量生产时刀具损耗小，加工精度容易保证，表面粗糙度能达到装配要求，不需要额外做表面处理就能直接使用。在实际选型使用时，需要注意两端螺纹的规格要和对接管路的螺纹完全匹配，不能出现锥螺纹与直螺纹混装的情况，拧紧时的扭矩要控制在合理范围，扭矩过大会导致螺纹滑牙或者本体开裂，扭矩过小则会出现密封不严渗漏的问题；如果用在有腐蚀性流体的工况下，需要根据流体成分确认黄铜材质的兼容性，避免出现腐蚀渗漏。这类过渡接头是流体管路系统中最常用的基础连接件，虽然结构简单，但是每一处尺寸的设计都直接影响管路系统的可靠性，建模时需要严格遵循相关管接头的尺寸标准，保证模型的尺寸参数和实际加工要求一致，才能用于后续的装配干涉检查、管路排布模拟，给实际生产装配提供准确的参考。
