压力容器用24英寸回转盖人孔结构设计

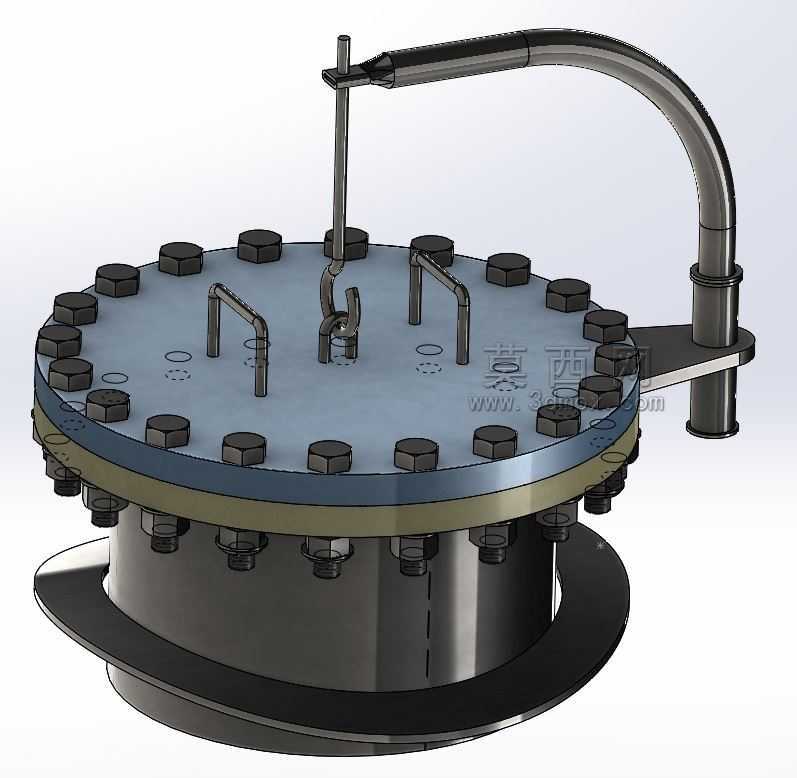

　　在承压类特种设备的结构设计中，人孔是保障设备运维可达性的核心部件，这套24英寸规格的人孔结构，主要应用于立式、卧式中低压压力容器的筒体或封头位置，为设备内部的填料更换、焊缝检测、内件检修、积料清理等作业提供人员进出通道，常见于化工储罐、反应设备、分离装置、储运容器等场景，适配常压到中压的非极度危害介质工况。从结构功能来看，该人孔采用回转盖式开启结构，配套的弯臂转臂支架无需完全拆卸所有紧固件即可完成盖板的开启与回转就位，相比平盖吊盖式人孔，转臂结构能在开盖后将盖板承托在设备侧方，避免重型盖板的吊装作业风险，也减少了紧固件拆卸后的零散存放问题，适合安装位置操作空间有限的工况。密封结构上采用法兰面压紧垫片的密封形式，

　　沿法兰圆周均布的六角头螺栓紧固件，通过均匀预紧力将盖板与筒体法兰的密封面压紧，垫片嵌入密封面的限位结构内，避免介质压力波动时垫片移位，可适配耐油橡胶、石棉橡胶板或金属缠绕垫等不同密封件，满足不同介质温度、压力下的密封要求。设计过程中首先匹配容器的公称直径与压力等级，24英寸的通径尺寸满足成年人携带检修工具进出的空间要求，法兰的螺栓孔分布圆直径、法兰厚度、盖板厚度均经过承压强度校核，确保在设计压力下盖板与法兰的变形量控制在密封允许范围内，避免因结构刚度不足导致密封面泄漏。转臂的铰接点位置经过重心匹配计算，盖板开启过程中重心始终处于铰接点的稳定侧，开启后无需额外支撑即可保持定位，关闭时可借助转臂的导向作用让盖板与法兰密封面自然贴合，

　　减少螺栓对位的调整工作量。盖板上设置的多个吊环与把手结构，一方面用于盖板装配过程中的吊装对位，另一方面在转臂转动过程中可供操作人员扶持调整，避免盖板磕碰密封面。筒体侧的下法兰采用与容器筒体焊接的连接结构，法兰背面设置的加强圈结构分散法兰承压时的弯矩，避免焊接位置出现应力集中，法兰密封面采用突面结构，加工时保证平面度与表面粗糙度要求，减少密封失效的概率。安装边界方面，该人孔的筒体连接端为标准焊接坡口，可直接与等厚度的容器筒体组对焊接，转臂的支架焊接在筒体侧方的预焊位置，安装时需保证转臂的回转平面与法兰端面平行，避免盖板回转时与法兰发生卡涩；螺栓紧固需采用对角交叉预紧的工艺，分三次逐步加载到规定预紧力矩，保证各螺栓受力均匀，

　　避免局部预紧力过大导致法兰变形或垫片压溃。日常运维中，该结构的人孔可在不拆除转臂的情况下完成垫片更换、螺栓检修等作业，转臂的铰接位置设置润滑点，长期使用后可加注润滑脂保证转动灵活性，避免铰接点锈蚀导致盖板开启卡滞。从结构细节来看，盖板内侧设置的限位结构可对密封垫片进行径向定位，避免设备运行过程中介质冲刷导致垫片偏移，法兰密封面的水线加工纹路可增强垫片的密封贴合效果，即使在温度波动导致的结构微量变形下，仍能保持可靠的密封性能。该人孔的整体结构紧凑，开启操作便捷，承压强度与密封性能匹配常规工业压力容器的使用要求，结构设计充分考虑了现场安装、运维操作的实际需求，减少了现场作业的额外工装需求，也降低了运维过程中的安全风险。
