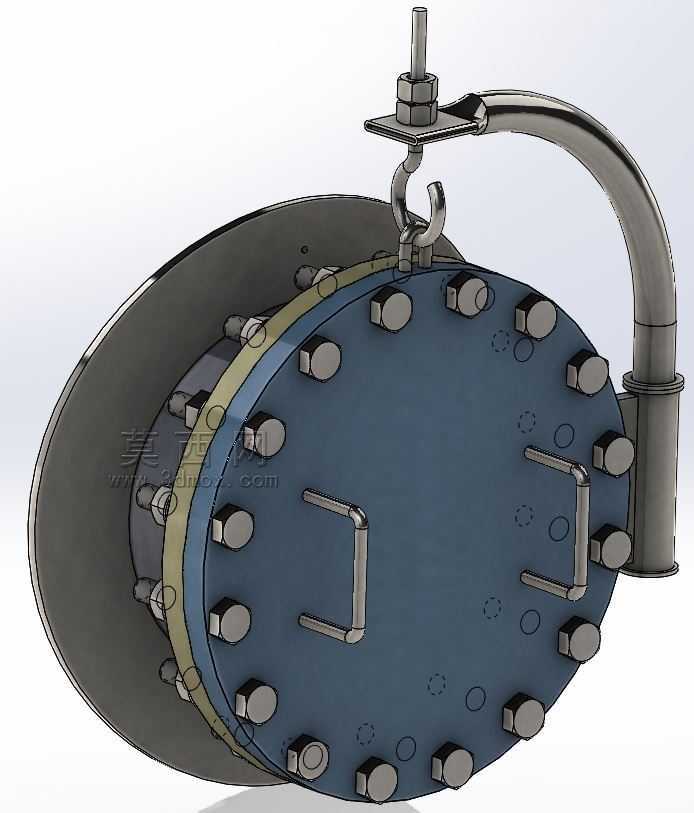

压力容器用18英寸回转盖快开人孔结构

　　在石油炼化、化工生产、食品制药等涉及承压密闭容器的行业场景中，人孔是保障设备后期运维、内部检修、物料清理作业能够顺利开展的核心配套部件，本次设计的18英寸规格人孔，适配内径1200mm至2000mm区间的立式、卧式承压罐体，可满足容器内部定期检验、填料更换、内构件维修时的人员进出需求。不同于常压储罐使用的简易人孔结构，该人孔针对承压工况做了全周均匀布栓的密封设计，法兰密封面采用突面结构，配套耐温耐蚀的密封垫片，可在1.6MPa工作压力下保持长期可靠密封，避免介质泄漏引发的安全隐患。设计阶段首先明确了安装边界条件：人孔接管与罐体采用全焊透角接结构，接管伸出罐体壁板的长度控制在180mm，既保证法兰连接的操作空间，

　　也避免过长接管增加不必要的流体阻力；法兰盖侧设置了对称布置的两个U型操作把手，单人即可完成开盖时的扶稳对位操作，无需额外吊装辅助。快开摇臂结构是该设计的核心亮点，不同于传统螺栓全部拆卸后需人工搬移沉重法兰盖的结构，这套摇臂采用弯管成型的回转支架，根部通过铰接支座固定在接管法兰侧方，法兰盖通过吊钩与摇臂前端的吊环连接，开盖时只需松开全部紧固螺栓，即可通过摇臂的回转动作将法兰盖整体旋转移开人孔通道，整个过程无需多人配合搬运，大幅缩短检修前的准备时间，同时摇臂的回转半径经过精确核算，旋转过程中法兰盖不会与罐体外部的管线、保温层发生干涉，适配带保温层的罐体安装需求。紧固螺栓采用沿法兰圆周均布的设计，单颗螺栓的预紧力经过扭矩核算，

　　可保证密封垫片全周压缩量均匀，避免局部压溃或密封不严的问题；法兰盖内侧设置了两道把手，既可以在开盖时辅助扶持，也可作为人员进出容器时的临时扶手使用，提升检修作业的安全性。在密封结构的细节处理上，法兰密封面的粗糙度控制在Ra3.2以内，垫片选用带内外环的缠绕式垫片，可适配温度波动较大的工况，避免垫片因热胀冷缩出现密封失效；铰接支座处设置了润滑注油孔，长期使用后可定期加注润滑脂，保证摇臂回转灵活，不会因锈蚀出现卡滞。从安装适配性来看，该人孔可根据罐体的安装位置选择水平安装或垂直倾斜安装，摇臂的回转方向可根据现场管线布置调整支座的焊接方位，不会受现场周边设备布局的限制；法兰盖与吊钩的连接采用铰接结构，

　　开盖旋转过程中法兰盖可始终保持垂直状态，不会出现倾斜卡滞，合盖时可自然对准法兰密封面，降低对位难度。实际制造验证阶段，该结构通过了1.25倍工作压力的水压密封试验，反复开关50次后密封面无泄漏、摇臂结构无变形，完全满足工业现场长期使用的可靠性要求，相比同规格的标准人孔，这套快开结构可将单次开关人孔的作业时间缩短60%以上，尤其适合需要频繁开盖检查内部工况的承压设备使用。
