无内胎轮胎快速适配气门嘴三维设计

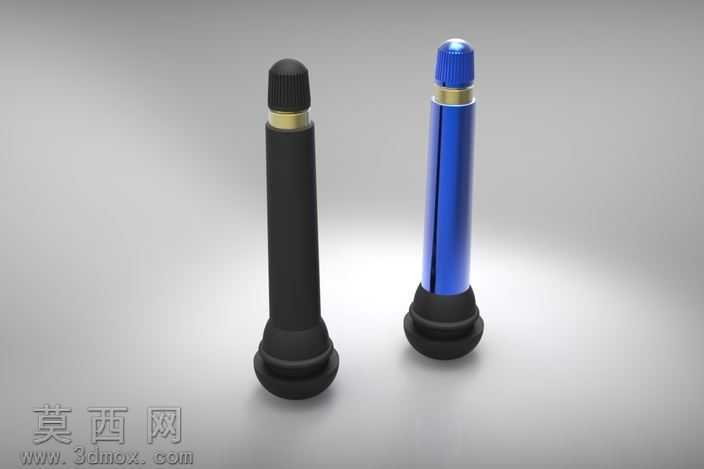

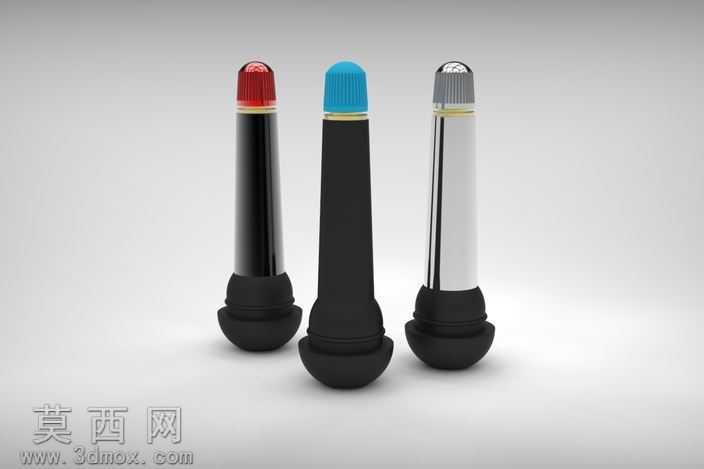

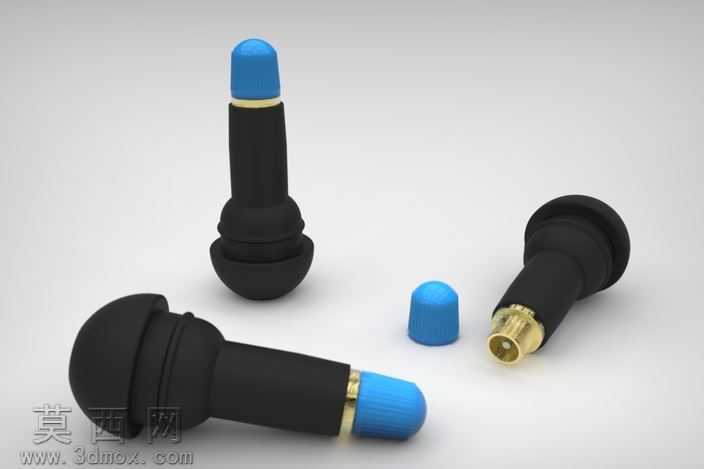

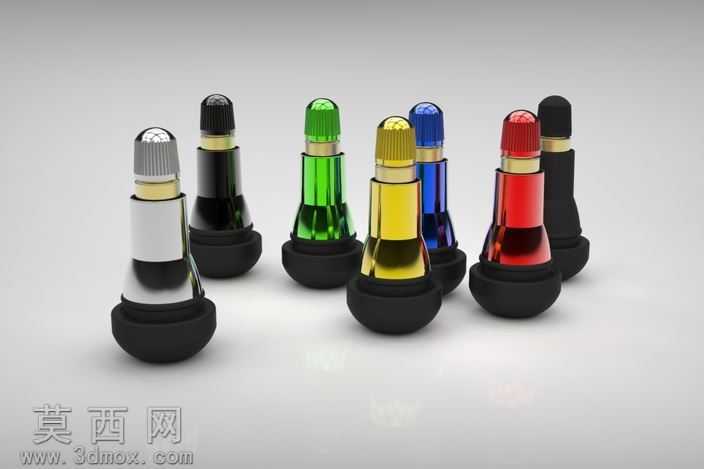

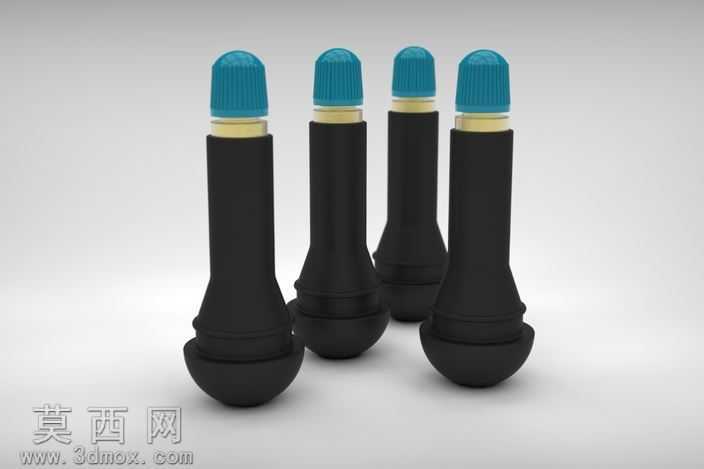

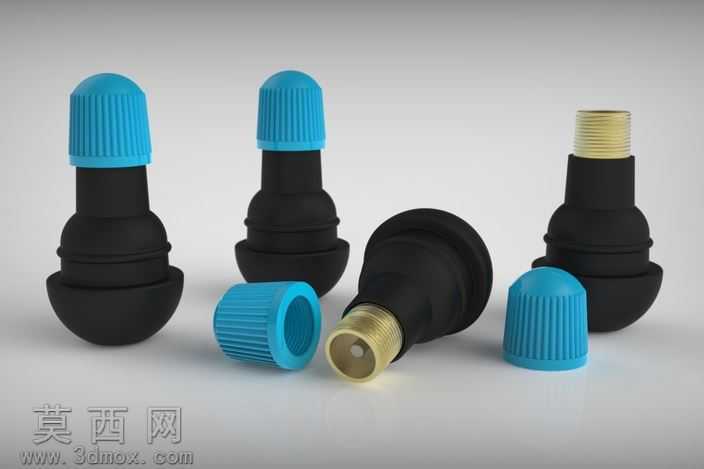

本作品为无内胎轮胎适配的快速充气气门嘴三维建模设计，建模阶段首先基于轮胎轮辋的安装孔径标准，确定气门嘴主体的安装配合尺寸，采用参数化建模方式构建核心结构：首先绘制橡胶主体的回转截面，通过回转命令生成带多层密封凸筋的橡胶基座，该基座设计为球面过渡结构，可适配不同弧度的轮辋安装面，保证安装后与轮辋紧密贴合实现静态密封。金属进气接头部分采用黄铜材质参数建模，外螺纹段严格遵循通用气门嘴螺纹标准，内部设计有贯通的充气通道，端部做倒角处理便于充气工具对接，金属接头与橡胶主体的结合部位设计多道环形卡槽，建模时通过布尔运算实现橡胶与金属嵌件的装配贴合，模拟实际生产中橡胶硫化包裹金属件的结合效果。顶部的防尘密封帽采用带竖向防滑筋的结构设计，防滑筋沿帽体外周均匀分布，建模时通过阵列命令生成均匀排布的筋条，帽体内侧设计内扣结构，可与金属接头端部卡合实现防尘密封，同时单独建模了拆卸状态的防尘帽，多角度展示部件的拆分结构。材质渲染阶段，橡胶主体赋予哑光黑色丁腈橡胶材质，调整材质粗糙度参数模拟橡胶表面的细腻磨砂质感，金属接头赋予黄铜金属材质，添加轻微的做旧质感模拟金属件的真实加工表面，防尘帽赋予亮蓝色硬质塑料材质，调整高光参数突出塑料件的光泽感与防滑筋的立体轮廓。场景搭建采用浅灰色渐变背景，布置三点式渲染光源：主光源从侧上方打亮主体，突出橡胶件的轮廓层次与金属件的反光效果，辅光源补充暗部亮度避免结构阴影过死，背光源勾勒部件边缘轮廓提升整体立体感，最终渲染图同时展示了气门嘴的装配完整状态、拆分状态、不同摆放角度的结构，清晰呈现各部件的配合关系与外形特征。建模过程中对各版本结构做了迭代优化，调整了橡胶基座的弧度与密封筋的间距，保证安装后可适配不同规格的无内胎轮辋，同时优化了金属接头的内孔直径，兼顾充气效率与结构强度，所有结构尺寸均参考实际气门嘴的行业通用标准设计，可用于结构展示、安装演示与相关配件的设计参考。
