机柜平面旋转式压缩门锁结构设计

　　这款锁具属于工业机柜配套的平面压缩式门锁，主要应用在各类户外电气柜、通讯基站柜、工业设备控制柜、恒温恒湿试验箱等需要密封防护的柜体场景中，区别于普通民用门锁，这类锁具在完成锁止动作的同时，能够通过锁舌的行程压缩柜体门框处的密封胶条，让柜门与柜体之间形成稳定的密封压力，满足IP65及以上的防护等级要求，避免户外场景下的雨水、粉尘进入柜体内部损坏电气元件，也能在有温湿度控制要求的设备舱内减少冷量或热量的泄漏，降低温控系统的能耗。

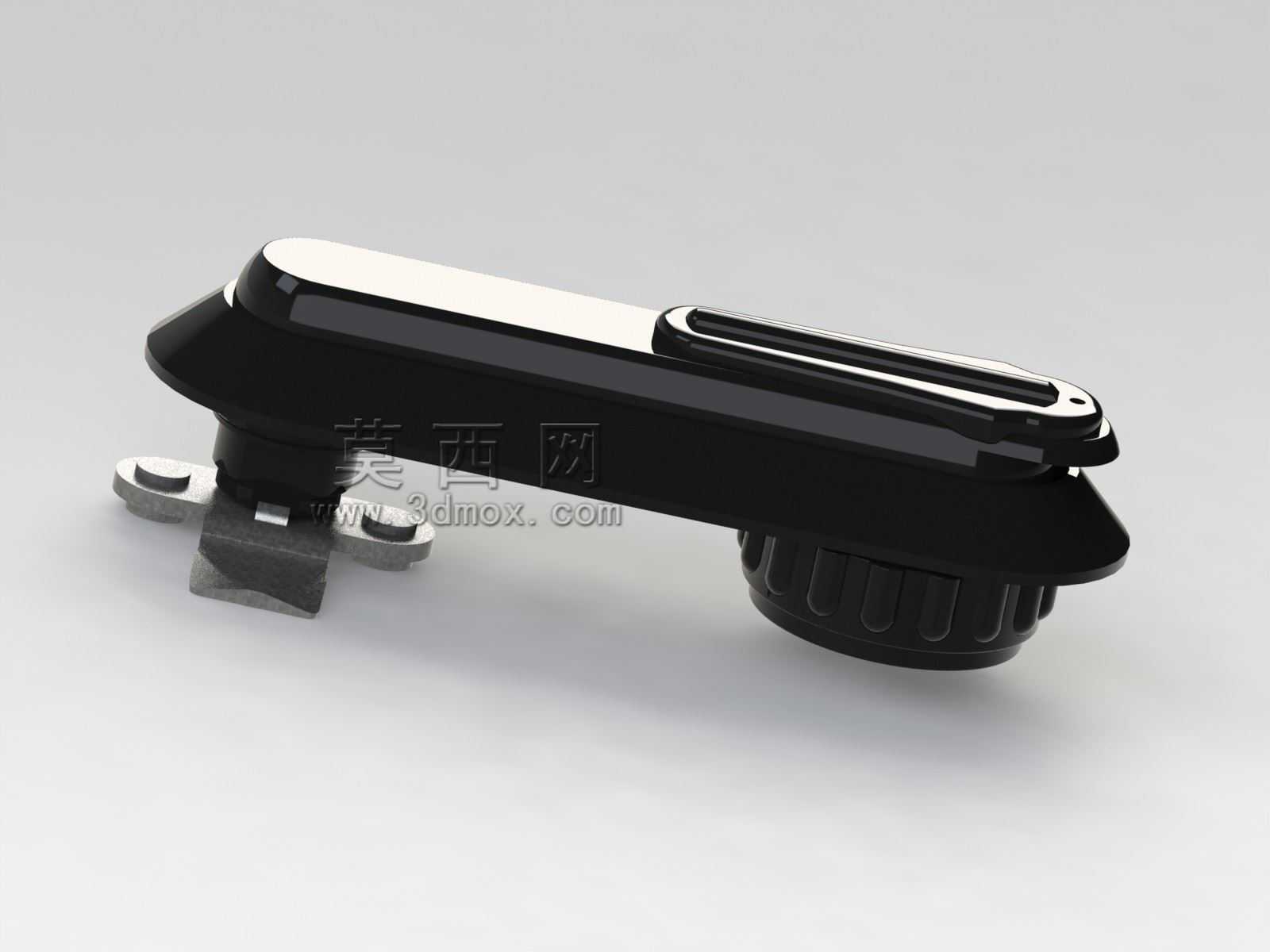

　　从结构设计逻辑来看，这款锁采用了平面嵌入式的安装布局，锁体主体完全嵌入柜门的安装开孔内，安装完成后锁具外表面与柜门外表面基本齐平，不会突出柜门平面，这种设计一方面能够避免设备运输、安装过程中突出的锁具被磕碰损坏，另一方面也能减少户外使用时的风阻，避免杂物勾挂，同时让柜体整体外观更加简洁规整。锁的操作端采用了隐藏式旋转把手设计，非操作状态下把手与锁体上盖贴合，没有突出的操作部件，需要开启时可以抠出把手旋转，通过内部的传动结构带动锁舌动作，相比外露式把手的锁具，防盗防破坏性能更好，也能避免无关人员随意触碰开启。

　　锁体的传动结构采用了旋转升程的设计逻辑，当把手旋转90度时，锁舌首先完成横向的卡位动作，继续旋转把手时，锁舌会沿着轴向产生线性位移，将柜门向柜体方向拉紧，这个行程通常设计在4-6mm之间，足够压缩常规厚度的三元乙丙密封胶条，让胶条产生30%左右的压缩量，达到最优的密封效果。锁体尾部设置了滚花调节螺母，安装时可以根据柜门的实际厚度、胶条的压缩量需求调整锁体的安装位置，适配1.2mm到3mm厚度范围的柜门板材，不需要针对不同板厚单独定制锁具规格，提升了产品的通用适配性。

　　安装边界方面，这款锁在柜门上的开孔为标准的矩形开孔，开孔尺寸通常为120mm*35mm左右，锁体嵌入柜门的深度为28mm，柜门内侧需要预留至少35mm的深度空间来容纳锁体尾部的传动结构与调节螺母，避免与柜内安装的电气元件、线槽产生干涉。锁舌部分采用了带勾型的卡位结构，锁止时勾住柜体侧的锁扣座，相比普通的卡舌结构，这种勾型结构在柜门受到内部压力冲击时（比如柜内短路产生的气流冲击、温控设备运行时的内部压差）不会轻易脱开，锁止可靠性更高。锁舌与锁体的连接部位设置了耐磨衬套，长期反复旋转使用不会出现旷量，延长锁具的使用寿命。

　　材质选择上，锁体的外露部分采用了锌合金压铸成型，表面做黑色喷塑处理，耐盐雾性能可以达到72小时以上，适合在户外高湿、有轻度腐蚀的环境下使用，内部传动部件采用了工程塑料与镀锌钢件结合的设计，既保证了传动结构的强度，又避免了金属部件之间长期摩擦产生的锈蚀与卡滞。锁体与柜门接触的部位设置了一体式的橡胶密封垫，安装后密封垫被压紧在锁体与柜门之间，避免雨水从锁具的安装缝隙处进入柜体内部，不需要额外打密封胶处理，提升了安装效率。

　　在实际选型应用中，这类锁具通常会根据柜门的高度选择单锁或者多锁联动的配置，高度超过1.2米的柜门通常会在上下位置各安装一把同型号的锁，保证柜门上下位置的胶条都能被均匀压缩，避免出现局部密封不严的情况。锁的开启扭矩设计在1.5N·m左右，操作人员不需要借助额外工具，徒手就可以完成锁止与开启操作，同时扭矩不会过小导致柜门受震动时自行松脱。相比传统的拉杆锁，这种独立式的压缩锁安装更加便捷，不需要在柜门内部安装长拉杆，节省柜内的安装空间，也减少了拉杆传动带来的故障点，后期维护更换也更加方便，只需要拆下锁体两侧的固定螺丝就可以完成更换，不需要拆解柜门内部的其他结构。
