黄铜转舌式机柜门锁结构设计

　　这款转舌式锁具是工业柜体、小型机电设备舱门最常用的锁闭构件，日常在网络机柜、配电箱柜门、小型设备检修门、办公文件柜、户外终端设备箱上都能见到它的身影，核心作用是在非授权状态下限制舱门开启，避免内部元器件被误触、被无关人员触碰引发安全隐患，同时在设备运输、日常运行过程中保证舱门闭合的可靠性，不会因为设备振动、外力磕碰出现意外松脱的情况。

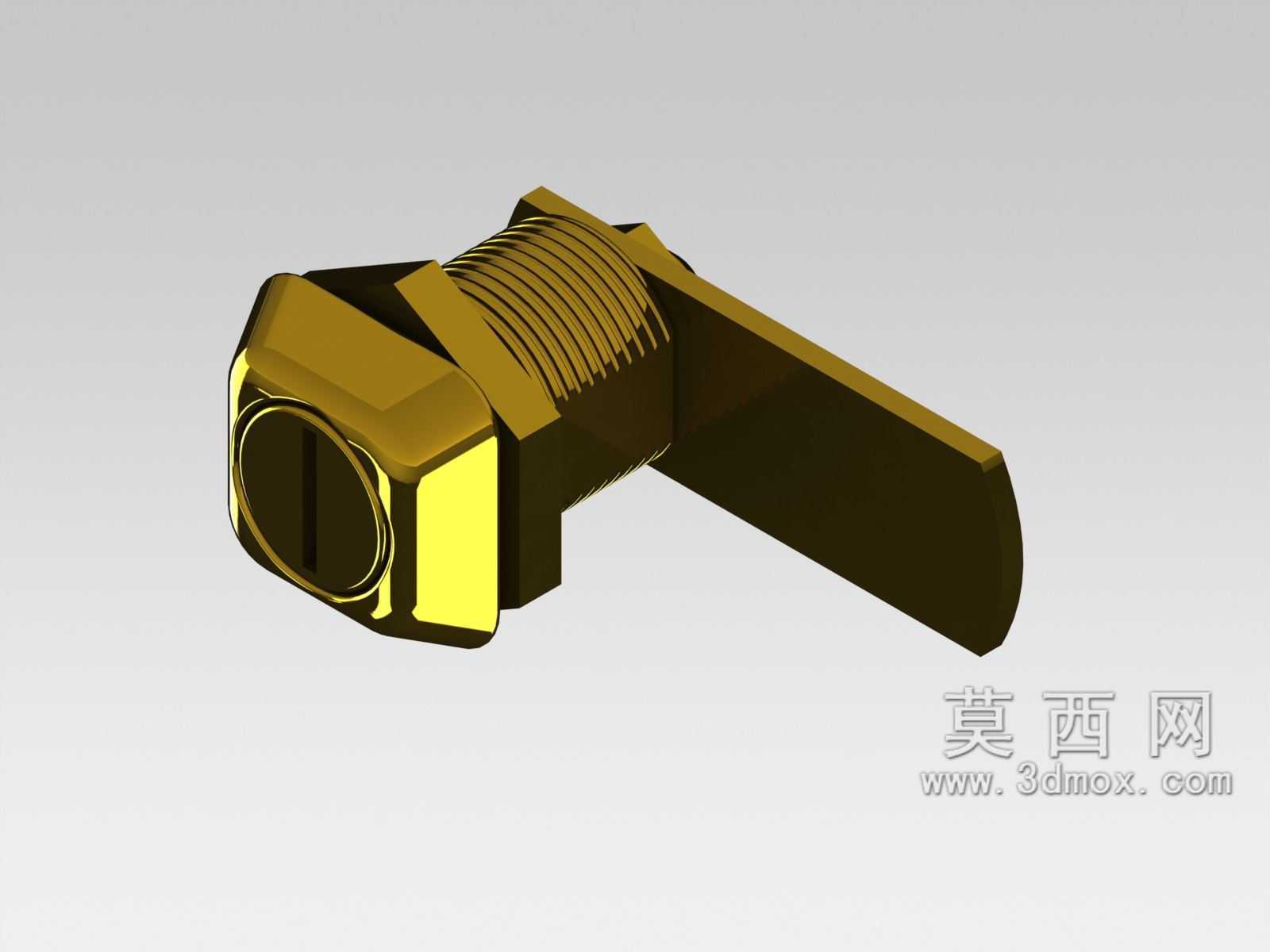

　　从结构设计逻辑来看，这款锁采用了经典的圆柱转舌驱动结构，锁体主体为带外螺纹的圆柱段，安装时直接从柜门外侧穿入预先开好的安装孔，通过锁体自带的六角锁紧螺母从柜门内侧拧紧固定，不需要额外的焊接、铆接工序，现场安装效率很高，后期维护更换也只需要拧下锁紧螺母就能完成拆换，不需要对柜体结构做破坏性改动。锁头部分采用一字槽开启结构，配套对应的专用钥匙才能驱动内部的锁芯转动，相比普通弹子锁结构更简单，抗振动性能更好，不会因为设备长期运行产生的振动导致锁芯内部构件错位出现卡滞问题，非常适合工业场景下长期免维护的使用需求。

　　锁体尾部的转舌片是实现锁闭功能的核心执行件，当钥匙插入锁头转动90度时，转舌片会随锁芯同步转动，从与锁体轴线平行的解锁状态转动到垂直于锁体轴线的锁闭状态，此时转舌片会卡在柜体内部的挡边或者门框卡槽内，限制柜门向外开启。转舌片的长度经过匹配常规柜体门板厚度、门框间隙设计，既不会因为转舌过长导致安装时干涉柜体内部的布线、元器件布局，也不会因为转舌过短导致锁闭时搭接量不足，受外力拉扯时容易脱开失效。锁体的外螺纹段长度预留了足够的调节余量，可以适配不同厚度的门板安装需求，从1mm厚的薄钢板机柜门板到5mm厚的非金属设备箱门板都能通过调整锁紧螺母的位置实现可靠压紧，安装时可以根据实际门板厚度灵活调整，不需要针对不同门板厚度单独定制锁体规格，能大幅降低设备生产时的物料种类，减少采购和仓储的管理成本。

　　材质选择上整体采用黄铜作为基材，一方面黄铜本身的自润滑性能优异，锁芯和锁体之间的转动配合面不需要额外添加润滑脂就能长期保持顺滑的转动手感，不会因为长期处于户外潮湿环境、工业粉尘环境出现锈蚀卡滞的问题；另一方面黄铜的强度足够应对日常锁闭时的受力需求，正常使用情况下不会因为反复开关、外力撬动出现锁体断裂、螺纹滑牙的问题，表面经过抛光处理后质感均匀，既可以直接裸露安装在对外观有一定要求的办公设备、商用柜体上，也能适应户外设备的防腐蚀需求，不需要额外做表面喷涂、电镀处理就能满足多数场景的使用要求。

　　从安装边界尺寸来看，锁体的圆柱外径适配行业通用的19mm标准安装开孔，和市面上多数同类型转舌锁的安装尺寸完全兼容，设备厂商在做柜体结构设计时不需要单独调整开孔尺寸，直接沿用通用的安装孔位设计就能完成替换装配，降低结构设计的重复工作量。锁头部分的六角外形可以在安装锁紧螺母时用扳手从外侧卡住锁体，避免拧紧螺母时锁体跟着转动，不需要额外在柜门内侧做防转定位结构，进一步简化了柜体门板的加工工序。锁体整体的轴向尺寸经过紧凑化设计，安装完成后锁体尾部突出柜门内侧的长度很短，不会过多占用柜体内部的有效安装空间，对于内部布线密集、元器件布局紧凑的小型控制箱、终端设备来说，不会出现锁尾和内部线缆、元器件干涉的问题，能有效提升柜体内部的空间利用率。

　　在实际使用场景中，这类转舌锁的开启角度设计为90度，转动到锁闭位置时会有明显的到位手感，操作人员不需要额外确认就能判断锁具是否完全锁闭，避免出现假锁的情况。锁芯和锁体之间的配合间隙经过严格控制，既保证转动灵活无卡滞，也不会因为间隙过大导致晃动量超标，长期使用后不会出现松旷的问题。转舌片的末端做了圆弧过渡处理，在锁闭转动过程中不会刮蹭柜体内部的线缆、漆面，避免安装和使用过程中对柜体内部构件造成意外损伤。
