M14x1.5规格机用螺纹加工丝锥结构

　　在机械加工的孔加工工序里，内螺纹成型是绝大多数装配结构无法绕过的环节，这款M14x1.5规格的细牙螺纹加工刀具，主要适配台式钻床、立式加工中心、攻丝机等常规机加工设备的装夹使用场景，也可配合手动铰杠完成小批量返修件的螺纹加工作业。从实际加工场景来看，1.5mm的细牙螺距设计，多用于薄壁管件、液压油路块、传动连接件等对螺纹密封性、连接抗疲劳强度有要求的工位，相比同公称直径的粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，自锁性能更优异，同时牙型高度更低，对加工件的壁厚削弱更小，在汽车零部件、液压阀组、气动元件的装配结构中应用占比极高。

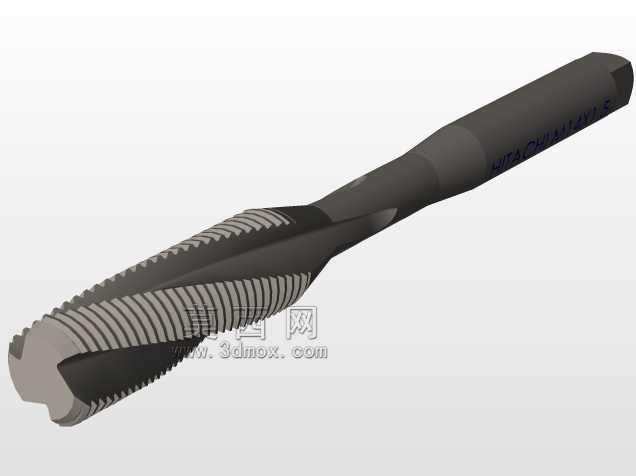

　　从结构设计逻辑来看，这款刀具采用螺旋排屑槽的结构布局，排屑槽沿刀体轴向呈固定螺旋角延伸，这种设计的核心作用是在攻丝过程中引导切屑沿排屑槽向刀柄方向顺畅排出，避免切屑堵塞在切削区域刮伤已加工的螺纹牙型，尤其适合在盲孔内螺纹加工场景中使用，能大幅降低切屑残留导致的螺纹烂牙、刀具崩齿风险。刀具的切削部分采用多锥面导向结构，前端切入锥段做了不等分后角处理，能在切入工件预制底孔时自动找正中心，减少攻丝初期的牙型偏斜问题，同时降低切削过程中的径向抗力，避免刀具在刚性不足的装夹条件下出现折断情况。校准段的牙型经过全齿形修磨，能在切削进给过程中对已成型的螺纹牙侧做微量修光，保证螺纹中径尺寸的一致性，提升螺纹表面的成型质量。

　　刀体的柄部采用等直径圆柱结构，侧面加工有扁尾装夹位，可适配标准钻夹头、ER弹簧夹头以及丝锥快换夹头的装夹要求，装夹时扁尾结构可传递更大的切削扭矩，避免高负载攻丝过程中刀具出现打滑空转的问题。刀体整体采用硬质合金基材做表面涂层处理，能在加工普通碳钢、合金结构钢、有色金属等常见工件材料时保持稳定的切削性能，降低刀具与工件材料之间的摩擦系数，减少切削热的产生，延长刀具的连续加工寿命。

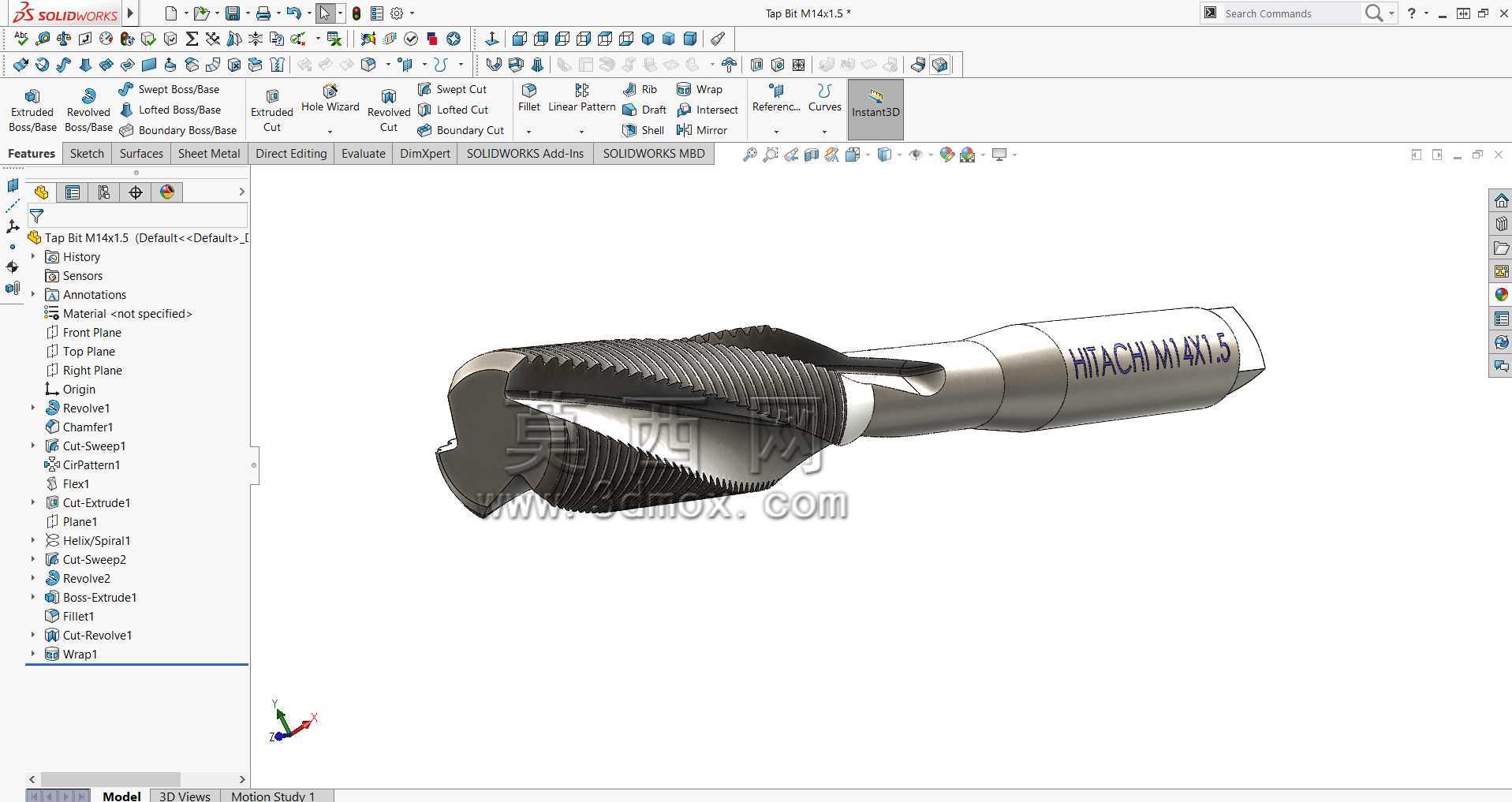

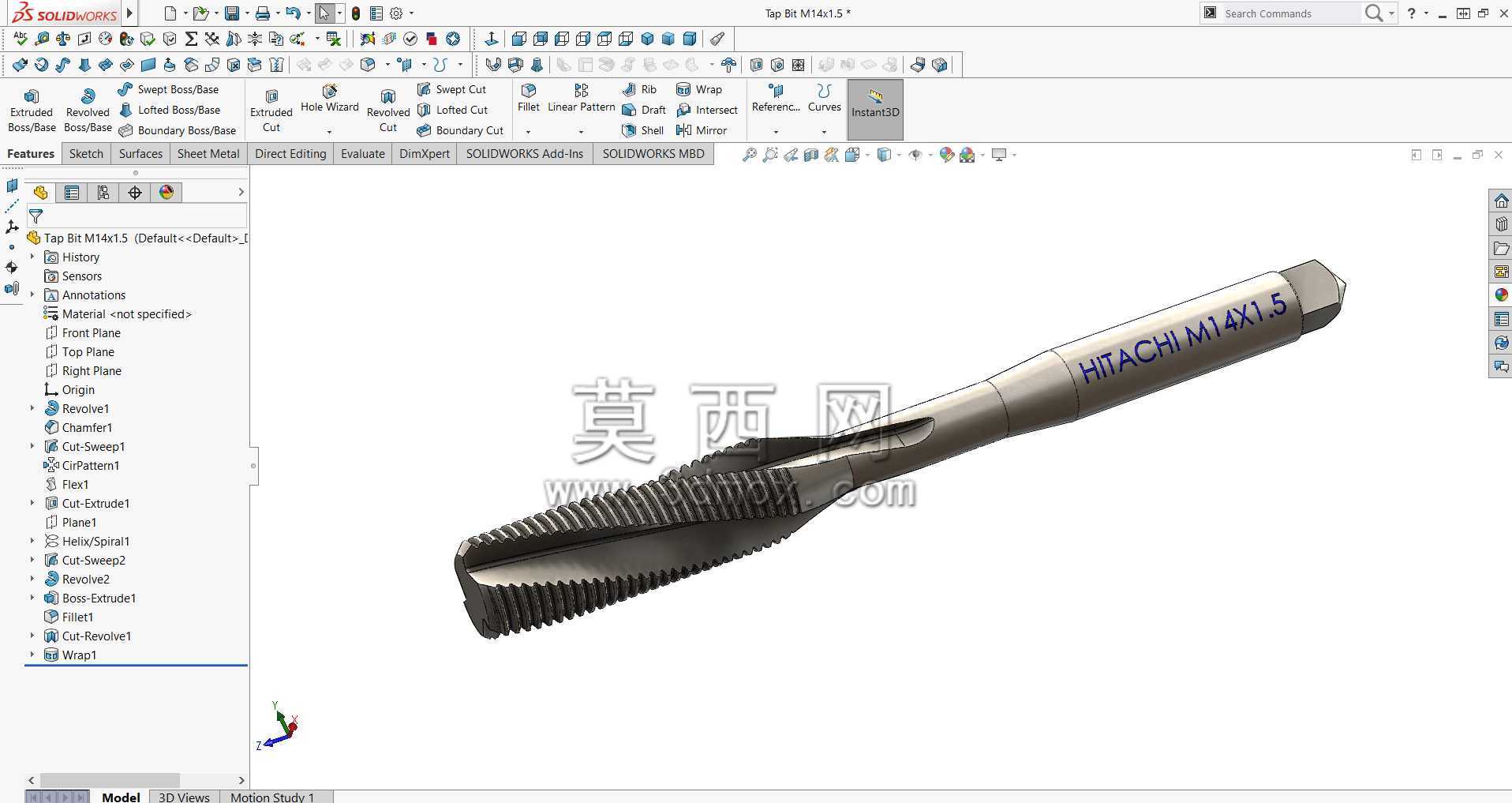

　　从尺寸边界来看，这款刀具的切削段外径严格匹配M14x1.5螺纹的大径公差要求，加工前需预制直径12.5mm的螺纹底孔，底孔深度需比目标螺纹深度深2-3个螺距，为前端切削锥和排屑预留足够空间；刀具的总长度适配常规加工行程，在加工深度不超过3倍公称直径的内螺纹时，刀体自身刚性可满足切削负载要求，无需额外加长接杆即可完成加工。在实际建模过程中，建模者完整还原了排屑槽的螺旋升角、切削锥的角度参数、牙型的截面轮廓以及柄部扁尾的装夹尺寸，可直接用于加工工艺仿真、刀具库装配、机床加工干涉检查等场景，帮助工艺人员提前验证攻丝工序的走刀路径、排屑空间是否满足加工要求，减少实际试切过程中的撞刀、干涉风险。
