IFM IW5064型平装式接近传感器结构设计

　　在自动化产线的工位定位、工件到位检测、行程限位环节，这类平装式接近传感器的适配场景非常广泛，不管是输送线旁的工件计数、工装夹具的夹紧到位确认，还是机床门的开合位置检测，都能看到同类型产品的应用。不同于圆柱形螺纹安装的接近开关，这款传感器采用扁平式壳体设计，核心优势就是可以嵌入安装面平齐布置，不会突出设备安装表面，在一些安装空间局促、有刮蹭风险的工位上，能避免工件移动过程中磕碰传感器探头，大幅降低设备运行过程中的元件损坏概率。

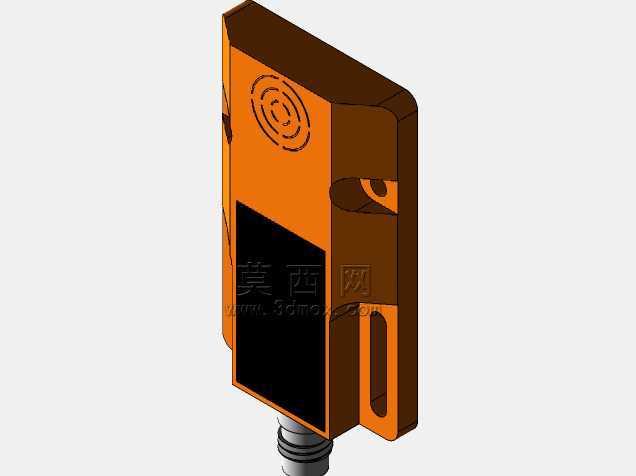

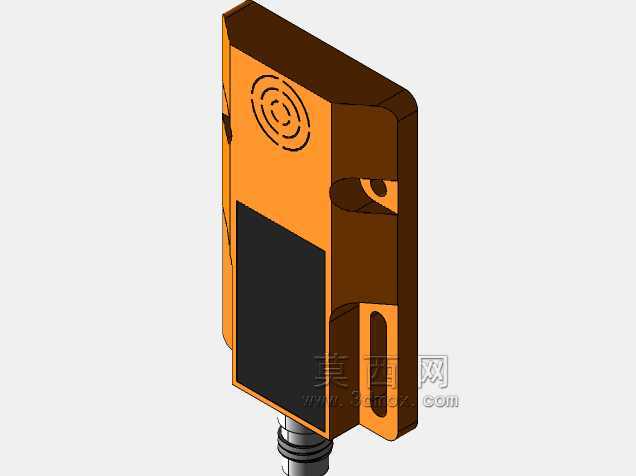

　　从结构设计来看，这款传感器的壳体采用工程塑料注塑成型，整体做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少壳体应力集中的问题，提升长期使用的结构强度。感应面布置在壳体上方的圆形区域，表面做了平整处理，和壳体上表面保持齐平，平装状态下感应面和安装面完全齐平，不会留存加工碎屑、切削液残留，在机加工工位、焊接工位这类有杂物飞溅的场景下，能减少杂物覆盖感应面导致的检测误判问题。

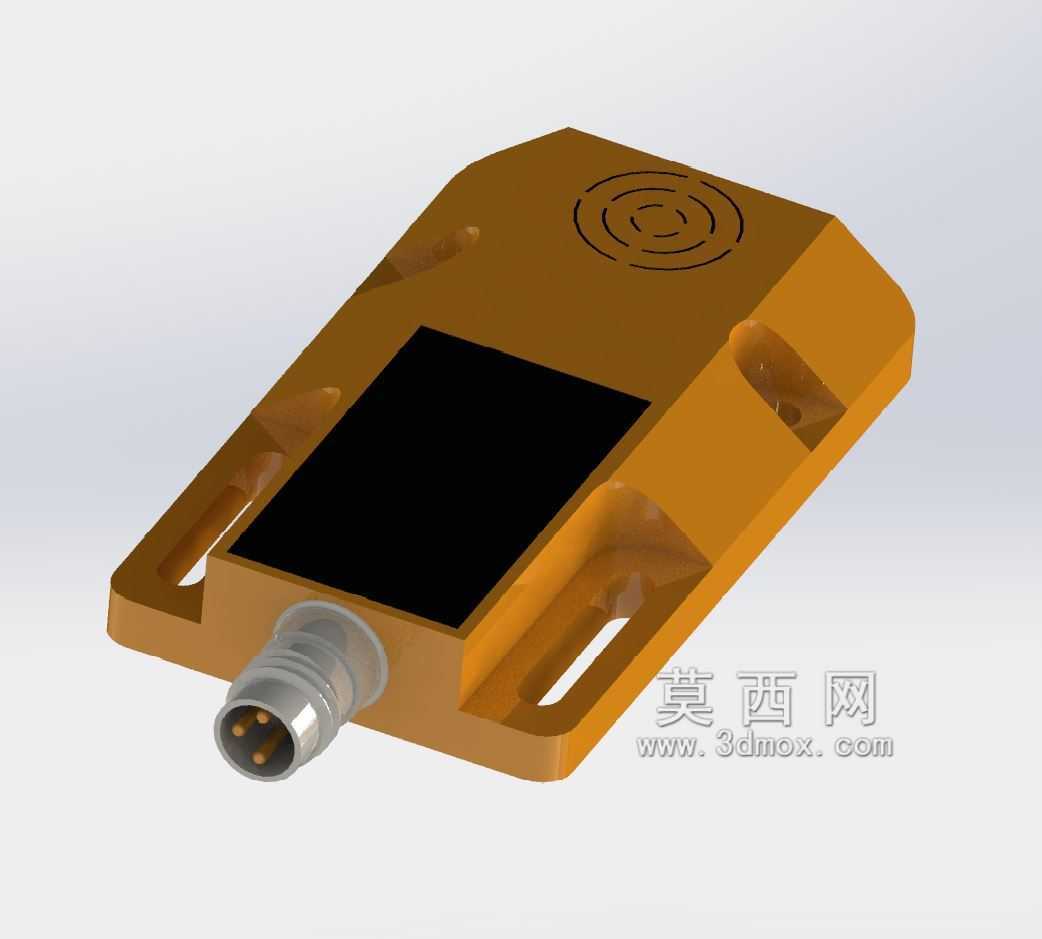

　　电气连接端采用标准3针插头连接器，接头位置做了金属护套加固，和壳体衔接处做了密封台阶，配套的航空插头插入后可以实现可靠的连接防护，避免车间内的油污、粉尘进入接插件内部造成接触不良。3针的引脚定义分别对应电源正、信号输出、电源负，适配行业内通用的直流三线式接线逻辑，不需要额外定制转接线缆，现场布线的时候可以直接选用标准M8连接线缆，大幅降低现场安装的接线工作量。

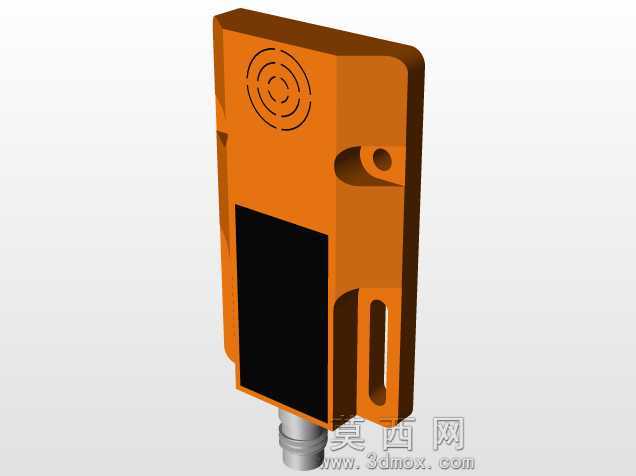

　　安装结构上，壳体两侧设计了长条形的安装腰孔，腰孔的长度预留了足够的安装调整余量，现场安装的时候可以根据实际检测距离需求，微调传感器的前后位置，不需要重新加工安装孔位，适配不同厚度安装板的固定需求。腰孔的沉台设计可以让固定螺丝的头部完全沉入壳体内部，不会突出壳体表面，避免螺丝头刮蹭过往工件，也能防止螺丝受到外力碰撞出现松动。

　　从检测功能特性来说，这款电感式接近传感器依靠内部的LC振荡回路实现金属工件的非接触检测，不需要和被检测工件发生机械接触，检测过程中没有磨损、没有机械碰撞，使用寿命比机械式行程开关长很多，在频繁动作的高速工位上，不会出现机械触点烧蚀、弹跳的问题，检测响应速度可以满足高速产线的节拍需求。平装的设计也让它的抗干扰能力更强，周围的金属安装板不会对传感器的检测磁场造成额外干扰，不需要在安装的时候特意预留周围的金属避让空间，对安装空间的兼容性更好。

　　在实际选型适配的时候，需要注意这款传感器的检测距离是针对标准铁质金属工件标定的，如果被检测工件是铝、铜这类非铁磁性金属，实际检测距离会出现衰减，需要根据工件材质适当调整安装位置，保证检测的可靠性。传感器的整体厚度控制得比较薄，嵌入安装的时候只需要在安装板上开出对应尺寸的沉槽，将传感器嵌入后用螺丝固定即可，不需要在设备外侧预留突出的安装空间，在一些设备外观有平整化要求的自动化设备上，这种安装方式可以让设备外表面更加整洁，没有突出的元件，也方便后期设备表面的清洁维护。

　　壳体的侧面做了轻微的拔模斜度，注塑成型的时候可以顺利脱模，也能让传感器嵌入安装槽的时候更加顺畅，不会出现卡滞问题。感应面下方的内部电路板做了灌封处理，整个壳体内部填充了密封胶，可以抵御一定程度的振动和冲击，在设备有轻微振动的工位上也能稳定工作，不会因为长期振动出现内部元件引脚脱焊的问题。接头部分的金属插针做了镀金处理，抗氧化能力强，长期在车间油污环境下使用也能保持稳定的接触性能，不会因为插针氧化出现信号中断的问题。
