电动驱动卷扬绞车三维结构设计

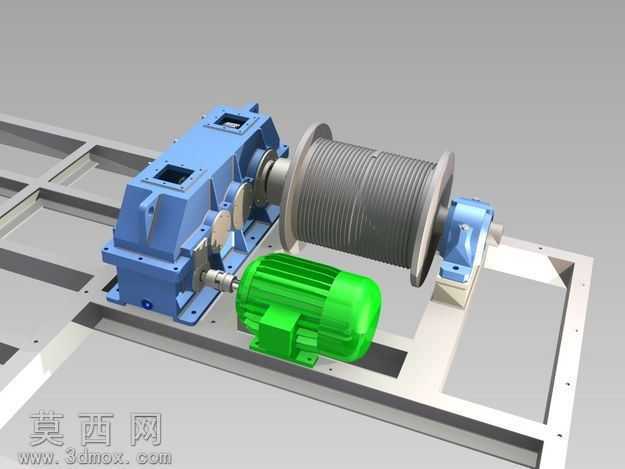

本作品为电动驱动卷扬绞车的三维建模设计，整体采用模块化装配思路完成结构搭建，完整还原了绞车从动力输入到负载牵引的全传动链路结构。建模过程中严格遵循机械设计的装配公差逻辑，对各个部件的配合关系做了精准还原：动力端采用卧式三相异步电动机结构，建模时还原了电机外壳的散热筋、接线盒、安装底座的定位孔等细节，材质上赋予电机外壳鲜亮的绿色烤漆质感，端盖部分做了金属哑光处理，还原真实电机的外观特征。传动核心采用硬齿面圆柱齿轮减速机，建模时对减速机的分体式铸造箱体、观察窗盖板、输入输出轴的轴伸端、安装定位凸台、放油螺栓等细节都做了精细刻画，箱体赋予蓝色工业烤漆材质，合箱面、轴伸端做了金属切削面的质感区分，清晰展现减速机作为传动减速核心的结构特征。执行端为带绳槽的钢制卷筒，建模时还原了卷筒表面的螺旋排绳槽、两端的挡缘法兰、卷筒与输出轴的连接法兰结构，卷筒赋予深灰色金属质感，绳槽部分做了细微的纹理处理，还原钢制卷筒的加工特征。卷筒的远端采用带座轴承做支撑定位，轴承座同样采用蓝色烤漆材质，与减速机外观形成统一的工业设备视觉风格。所有部件统一装配在型钢焊接成型的底架上，底架采用槽钢拼接结构，建模时还原了型钢的截面特征、焊接拼接的接缝、安装部件的螺栓孔位，底架赋予浅灰色金属哑光质感，清晰展现整机的安装基准结构。整体渲染采用工业产品展示常用的柔和影棚光效，通过多角度布光突出各个部件的结构轮廓与材质差异，既清晰展现了绞车的动力传递路径：电机输出扭矩经减速机减速增扭后驱动卷筒转动，实现钢丝绳的收放牵引功能，也通过材质区分让不同功能部件的视觉辨识度更高，可用于起重牵引类设备的结构教学、方案展示、装配模拟等场景，建模过程中对各个标准件的安装位置、配合间隙都做了符合工程实际的设置，保证模型的结构合理性与工程参考价值。
